Варисторы

Да, варистор может выйти из строя, как правило, в результате воздействия слишком сильного или слишком частого импульса перенапряжения. Основные причины выхода из строя:

• Короткое замыкание: Наиболее распространенный исход. Варистор становится низкоомным, что приводит к протеканию значительного тока через него. Это может привести к его перегреву и, возможно, к срабатыванию защитного предохранителя или разрушению самого варистора.
• Обрыв (редко): В очень редких случаях варистор может перейти в высокоомное состояние, но это менее типично.

Как определить:

• Визуальный осмотр: Иногда поврежденный варистор может иметь видимые следы перегрева, обугливания или вздутия.
• Измерение сопротивления: С помощью мультиметра (в режиме измерения сопротивления) можно проверить, не стал ли варистор замкнутым (показывает очень низкое сопротивление). В рабочем состоянии его сопротивление должно быть высоким.
• Проверка работы устройства: Если устройство, которое должен защищать варистор, перестало работать или работает некорректно после возможного скачка напряжения, это может быть признаком неисправности варистора.

При подозрении на неисправность варистор следует заменить.

Хотя и варисторы, и TVS-диоды (Transient Voltage Suppressor) служат для защиты от перенапряжения, у них есть различия:

• Принцип действия: Варисторы основаны на оксиде металла, а TVS-диоды — на полупроводниковом P-N переходе.
• Скорость срабатывания: TVS-диоды обычно срабатывают быстрее.
• Надежность и долговечность: TVS-диоды, как правило, более долговечны и надежны при повторных импульсах, так как варисторы могут деградировать со временем.
• Емкость: Варисторы обычно имеют большую емкость, что может быть нежелательно в высокочастотных схемах. TVS-диоды обычно имеют меньшую емкость.
• Цена: Варисторы часто дешевле, особенно для больших мощностей.

Выбор между ними зависит от конкретных требований к схеме защиты.

Варисторы широко применяются для защиты различных электронных устройств:

• Источники питания (особенно импульсные).
• Телекоммуникационное оборудование.
• Бытовая электроника (телевизоры, компьютеры, аудиосистемы).
• Промышленное оборудование.
• Сетевые фильтры и удлинители.
• Системы освещения.
• Автомобильная электроника.

По сути, везде, где есть риск повреждения от скачков напряжения.

При выборе варистора важно учитывать несколько ключевых параметров:

• Рабочее напряжение: должно быть немного выше максимального нормального рабочего напряжения вашей системы.
• Максимальное импульсное напряжение: должно быть выше ожидаемых пиковых значений перенапряжения.
• Максимальный ток утечки: чем меньше, тем лучше.
• Время срабатывания: обычно очень мало, что хорошо для быстрой защиты.
• Энергетическая способность (или энергия поглощения): чем выше, тем лучше для защиты от сильных импульсов.

Рекомендуется также ознакомиться с технической документацией (datasheet) конкретных моделей варисторов.

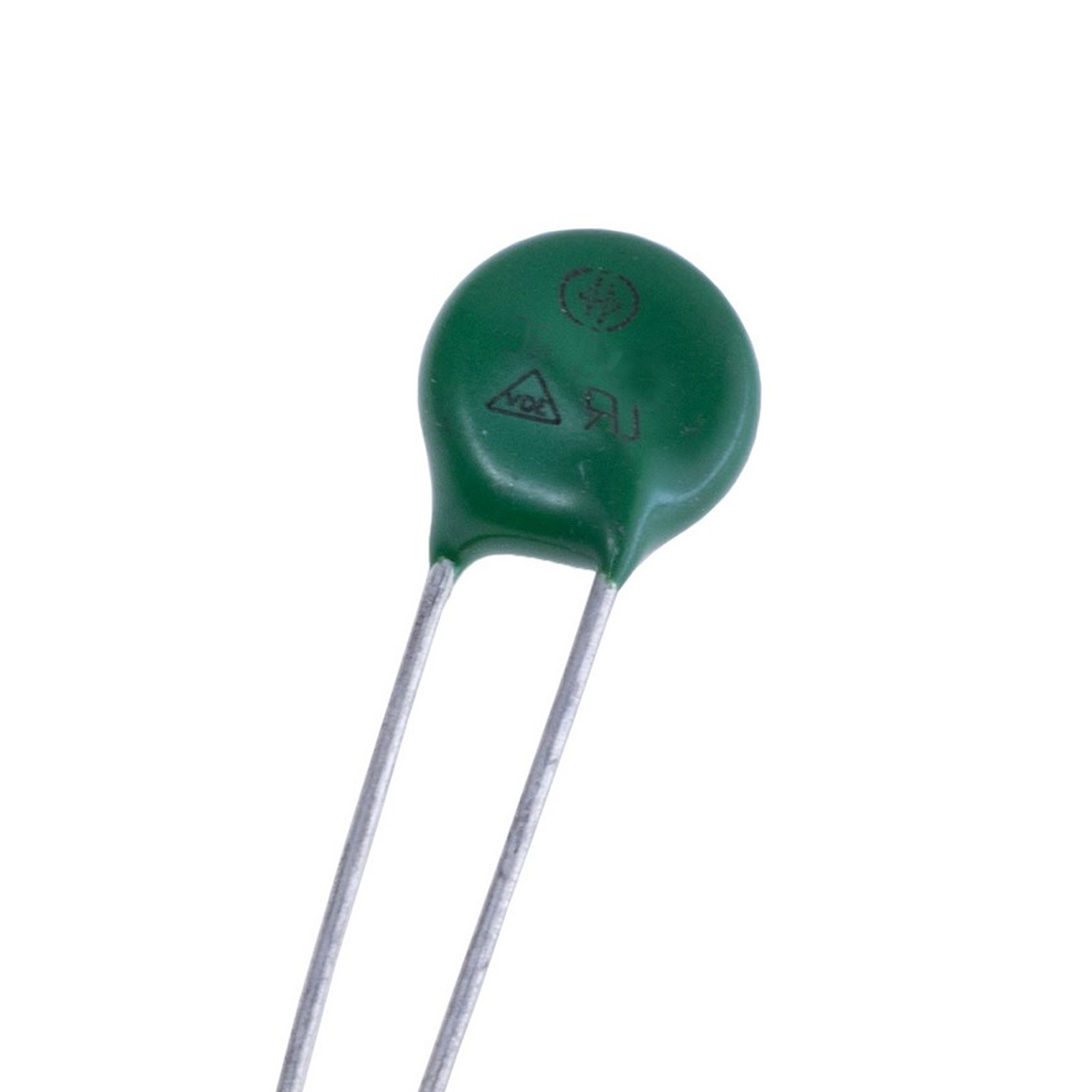

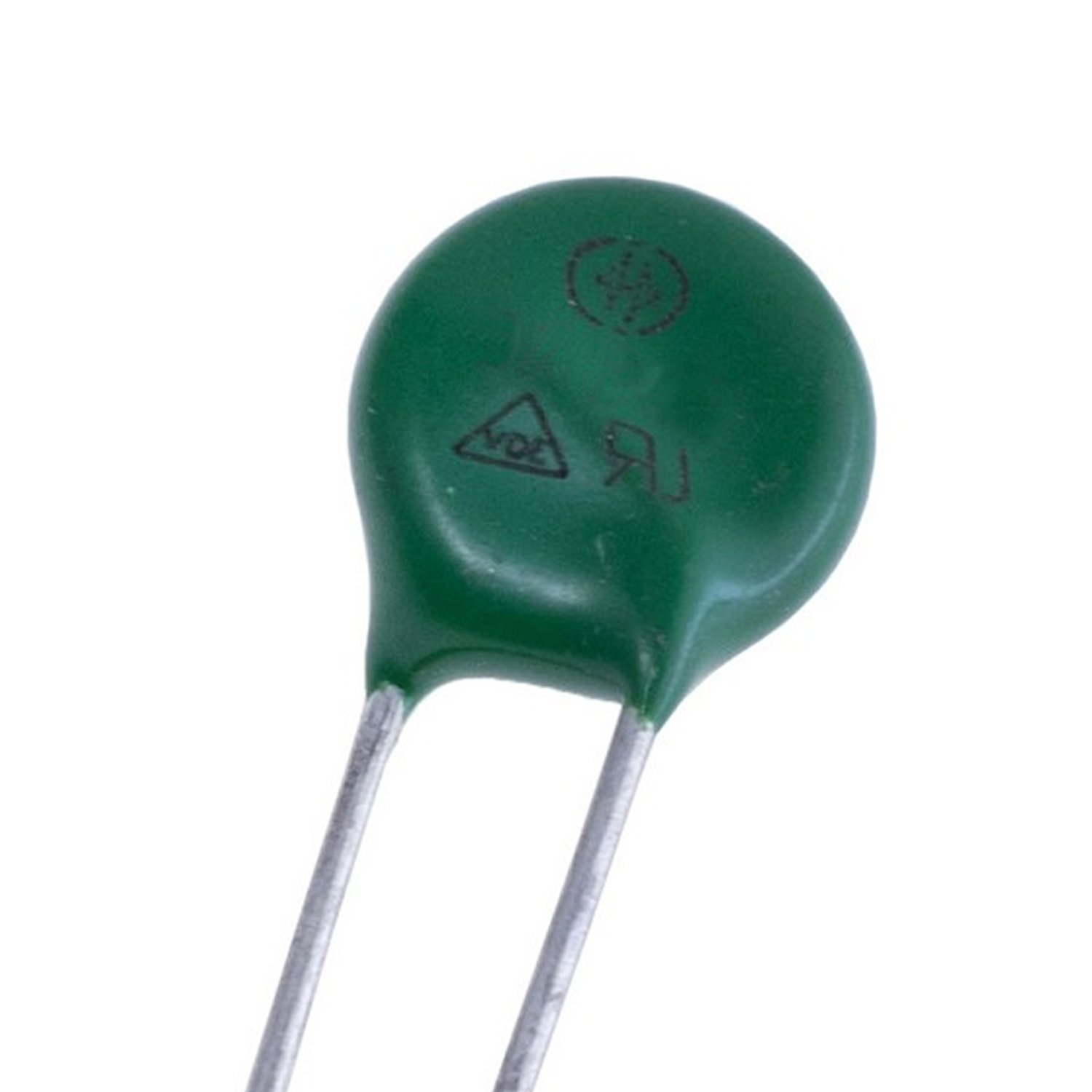

Варистор — это полупроводниковый компонент, который используется для защиты электронных устройств от импульсных перенапряжений (скачков напряжения). Он действует как регулируемый резистор: при нормальном напряжении имеет высокое сопротивление и практически не влияет на работу схемы. Однако при резком повышении напряжения его сопротивление резко падает, поглощая избыточную энергию и предотвращая повреждение чувствительных компонентов.
