Транзистор — полупроводниковый прибор, который усиливает сигнал или работает как электронный ключ. Он есть практически в любой схеме: в импульсных блоках питания, инверторах, усилителях звука, зарядных устройствах, платах телевизоров, стиральных машин и микроволновок. Когда транзистор выходит из строя, устройство перестаёт включаться, греется, «уходит в защиту» или работает с искажениями. В большинстве случаев замена одного транзистора возвращает технику к жизни, а сама деталь стоит недорого.
В интернет-магазине Distancionka можно купить транзисторы для ремонта и разработки электроники: маломощные и силовые, выводные и SMD, оригинальные Toshiba, NEC, ST, International Rectifier, NXP, Mitsubishi и доступные аналоги. Большая часть каталога есть на складе в Киеве, поэтому заказ отправляем в день оплаты.
Какие транзисторы есть в каталоге
Раздел собран так, чтобы закрыть типовые задачи мастера по ремонту и радиолюбителя:

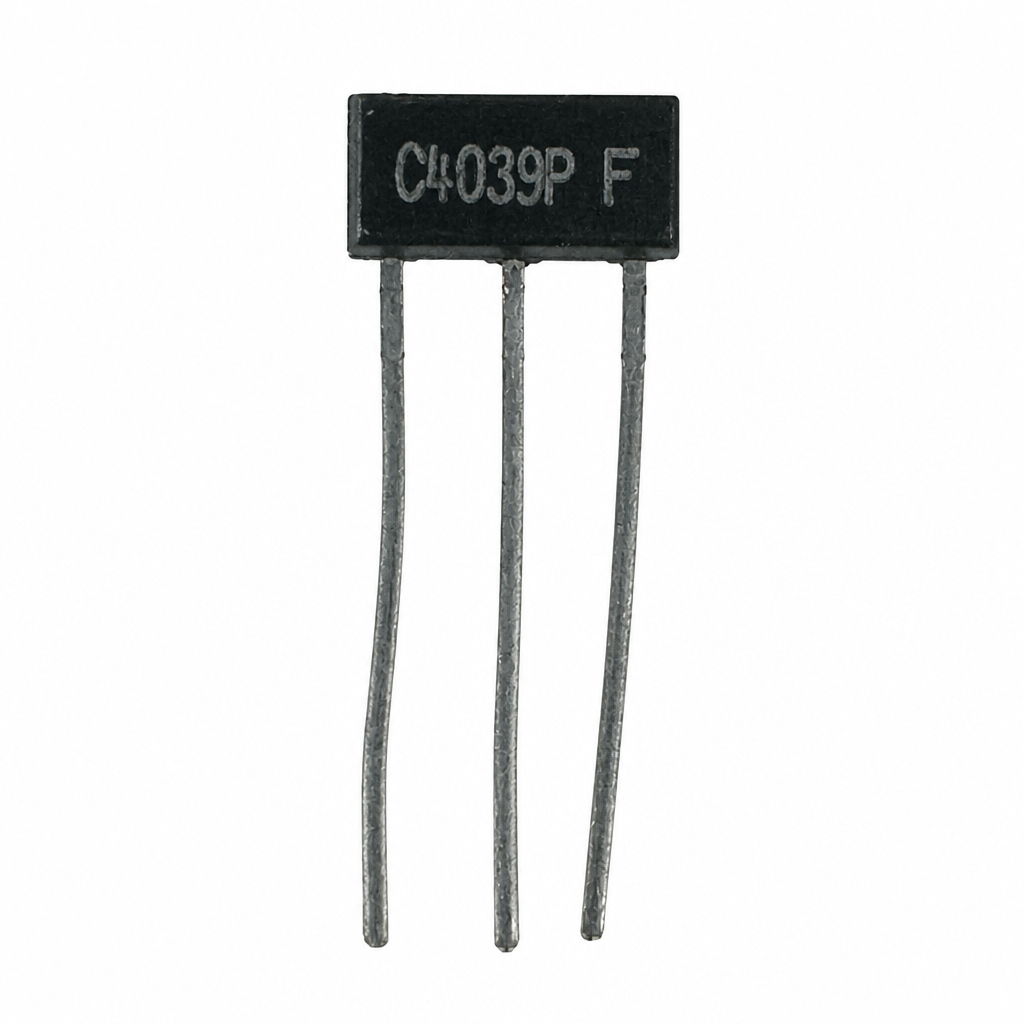

- Биполярные транзисторы NPN и PNP — серии 2SA, 2SB, 2SC, 2SD (японская маркировка A, B, C, D), BC, BD, BF, 2N, MJE. Это усилительные каскады, драйверы, ключи в схемах управления, выходные транзисторы аудиоусилителей (2SA1943 / 2SC5200).
- Полевые MOSFET-транзисторы — IRF, IRFZ, IRFP, IRL (логический уровень), 2SK, AO (SMD). Используются в импульсных блоках питания, преобразователях, контроллерах двигателей, Arduino-проектах.
- IGBT-транзисторы — IRG4, GT и другие серии для сварочных инверторов, индукционных плит, частотных преобразователей.

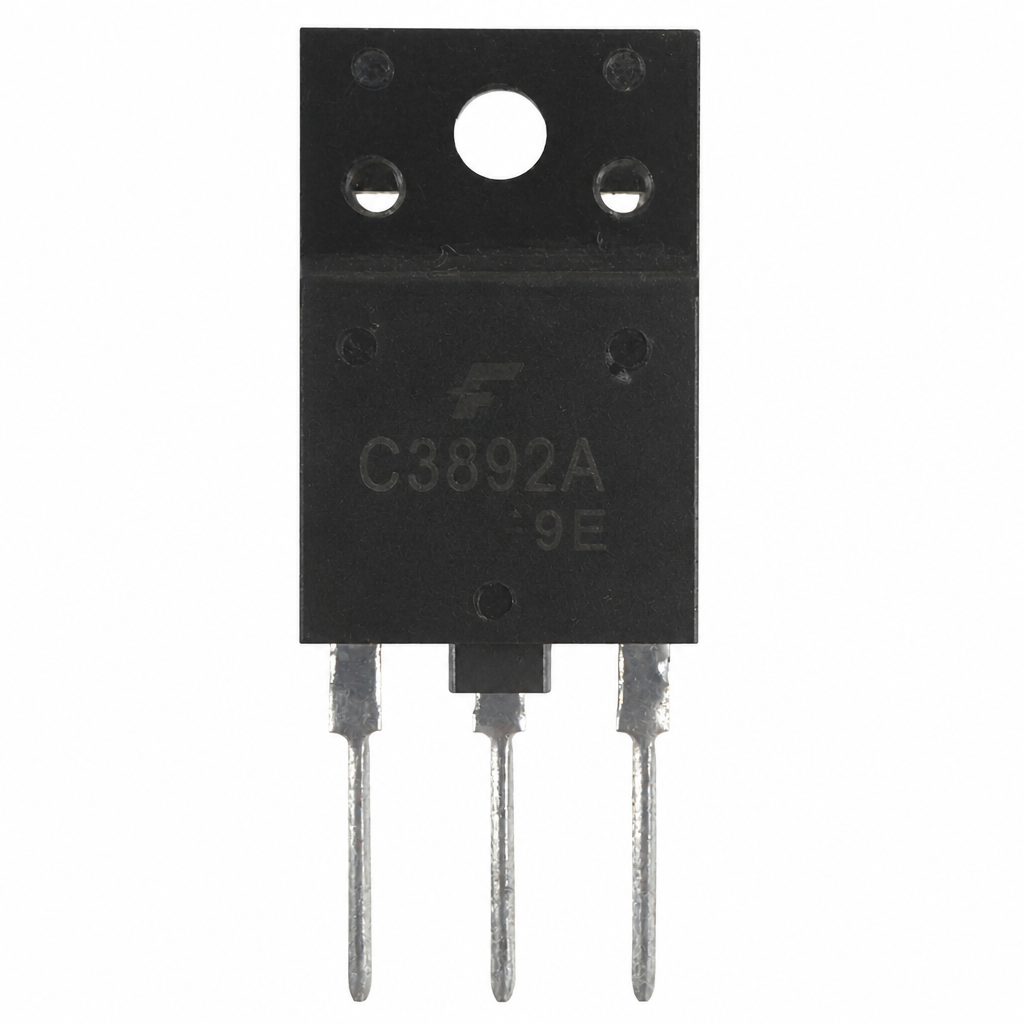

- Высоковольтные транзисторы для ТВ и блоков питания — BU508, BUL, MJE13005 / 13007 / 13009 и аналоги для строчной развёртки и импульсных источников питания.
- Симисторы и тиристоры — BT136, BT138, BTA16, BTA41, Z0607 и другие для регуляторов мощности, диммеров, модулей управления стиральных машин и обогревателей. Они вынесены в отдельные подразделы.
Как подобрать транзистор для замены

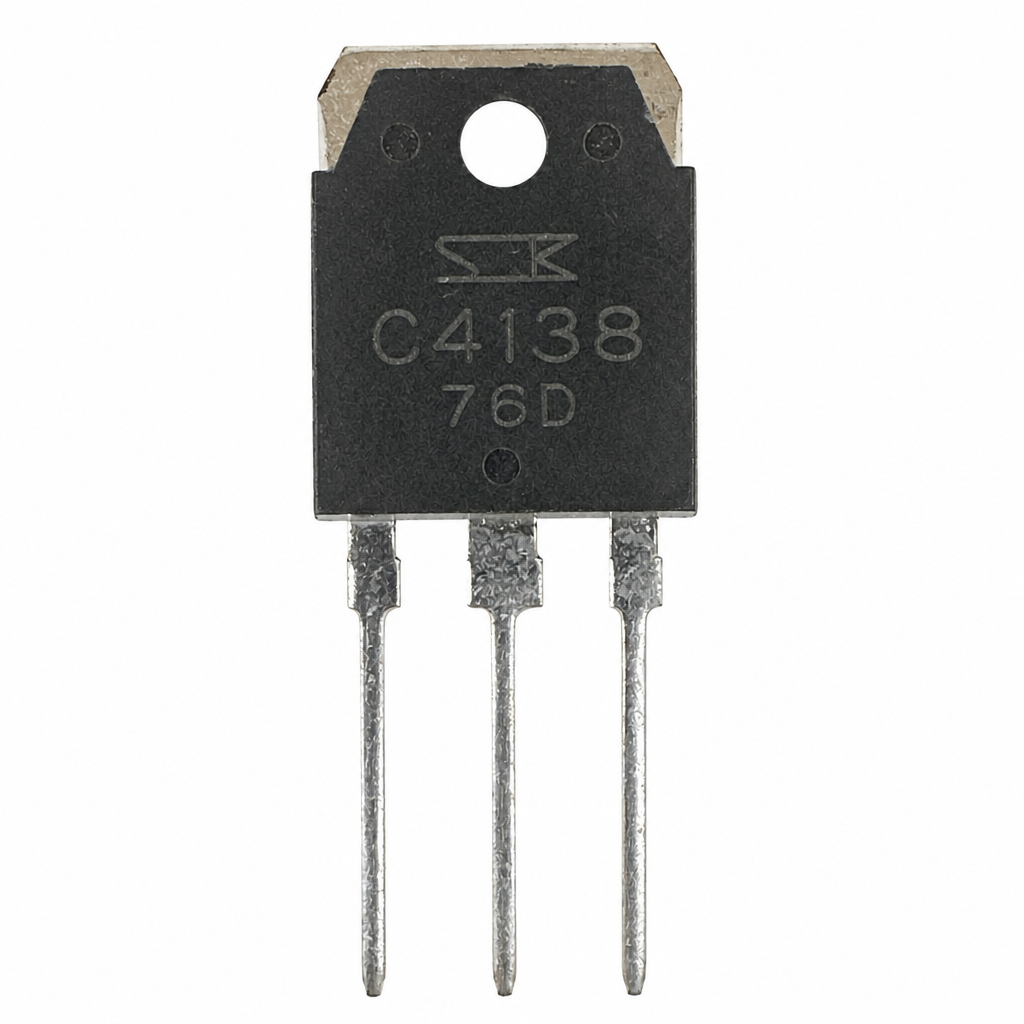

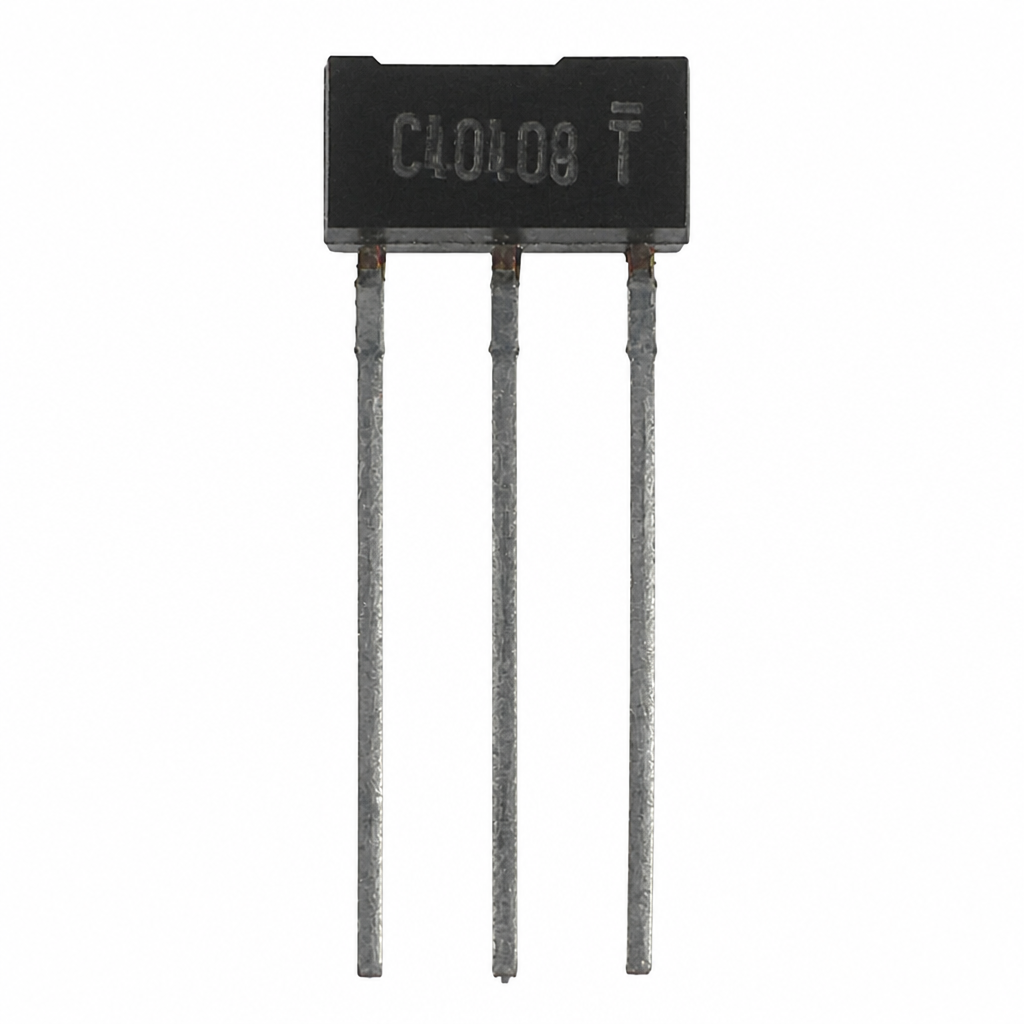

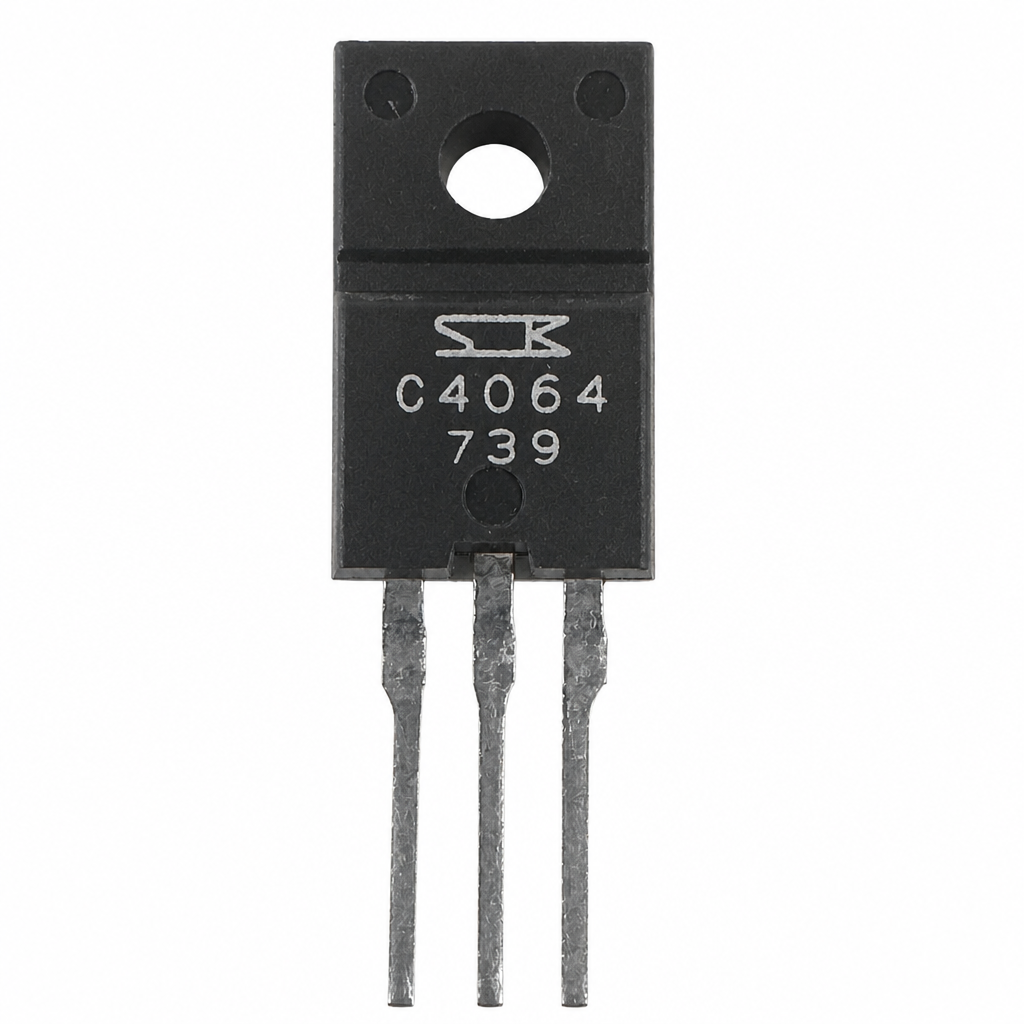

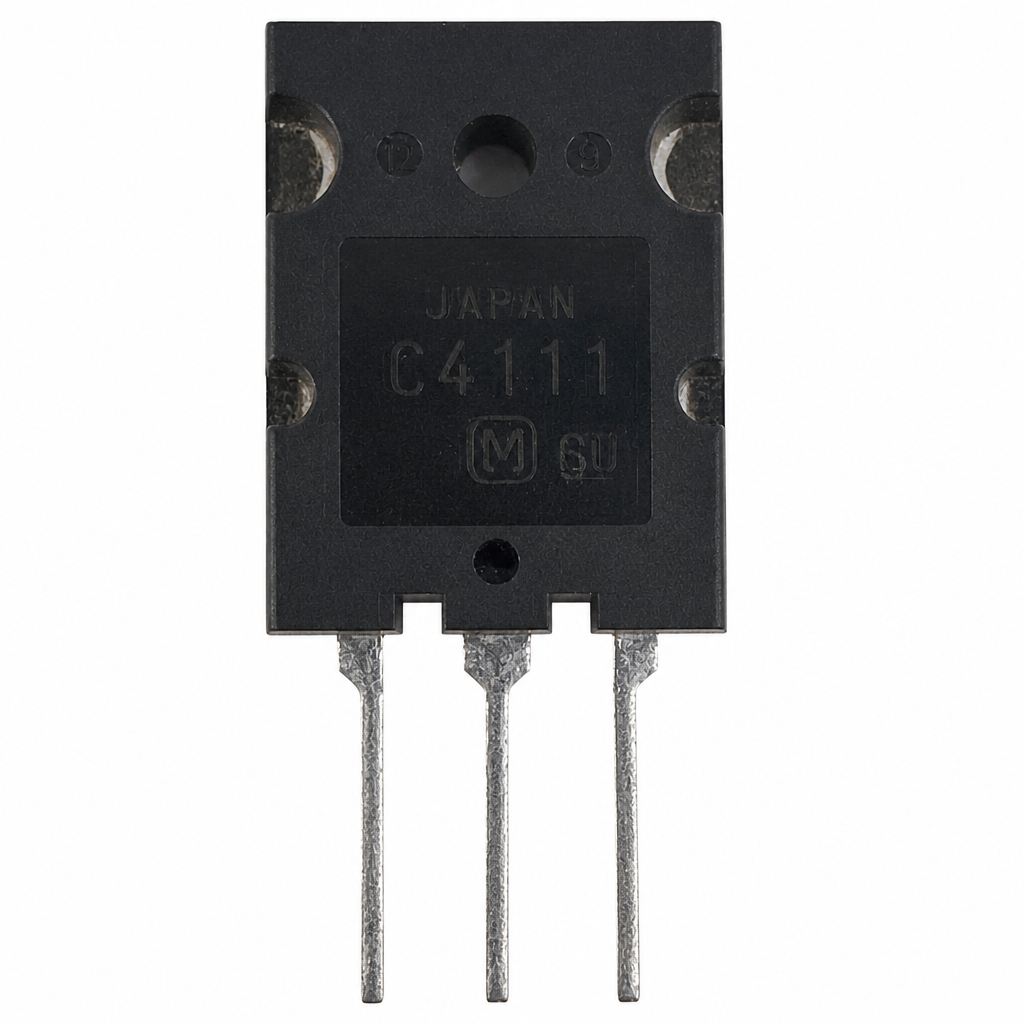

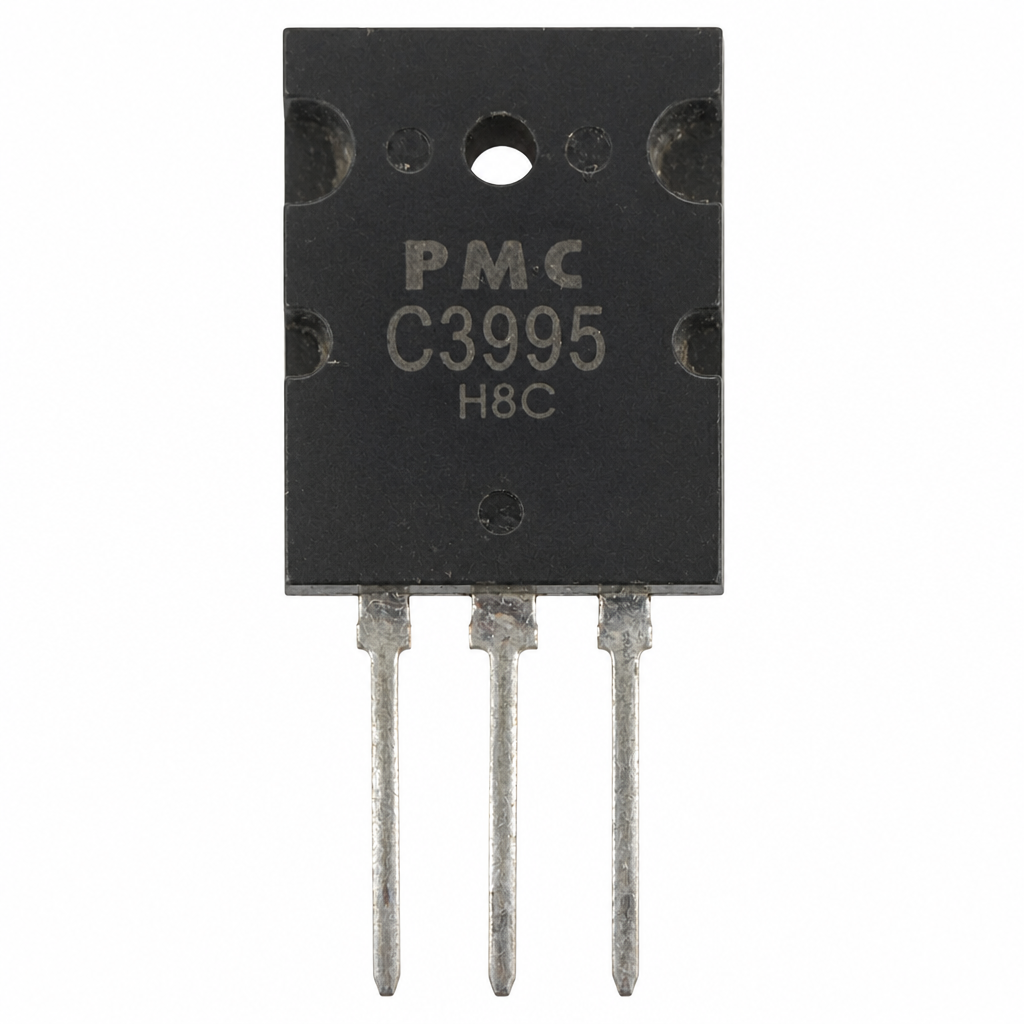

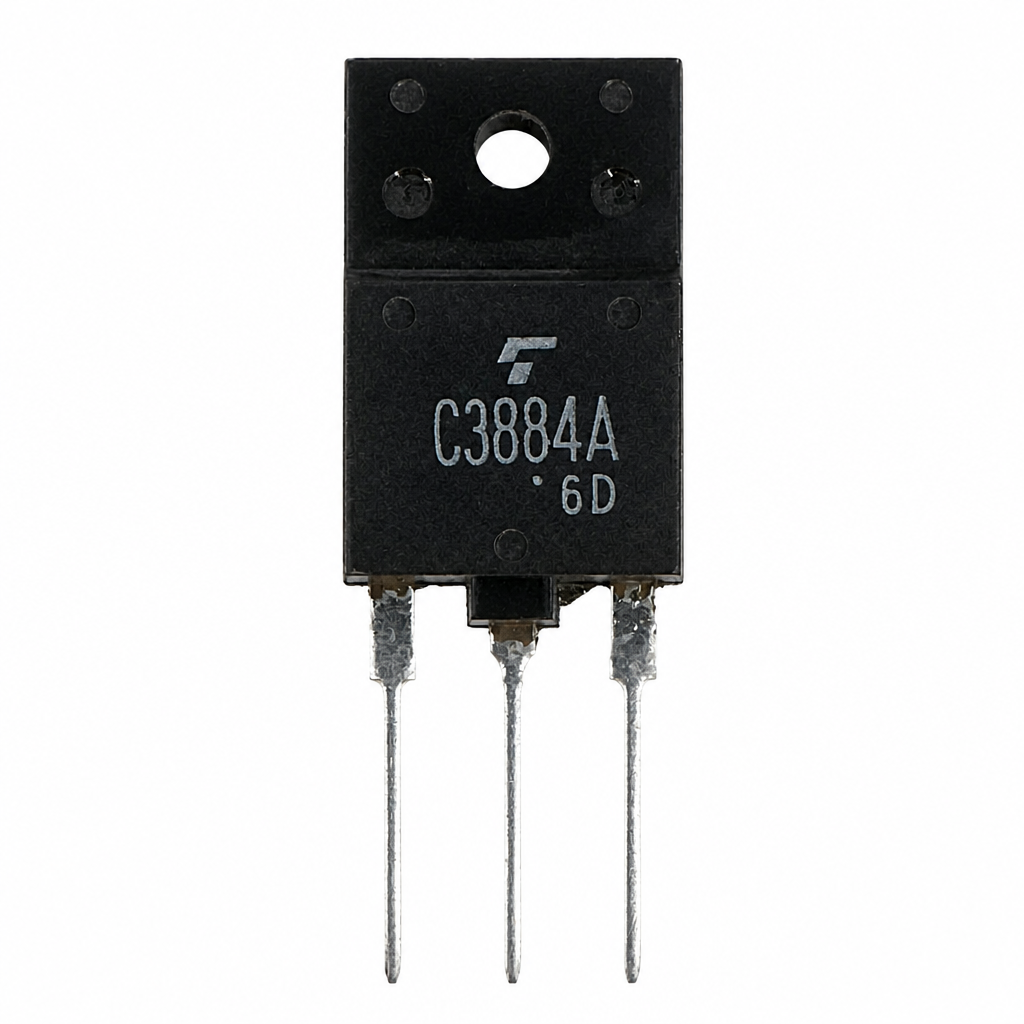

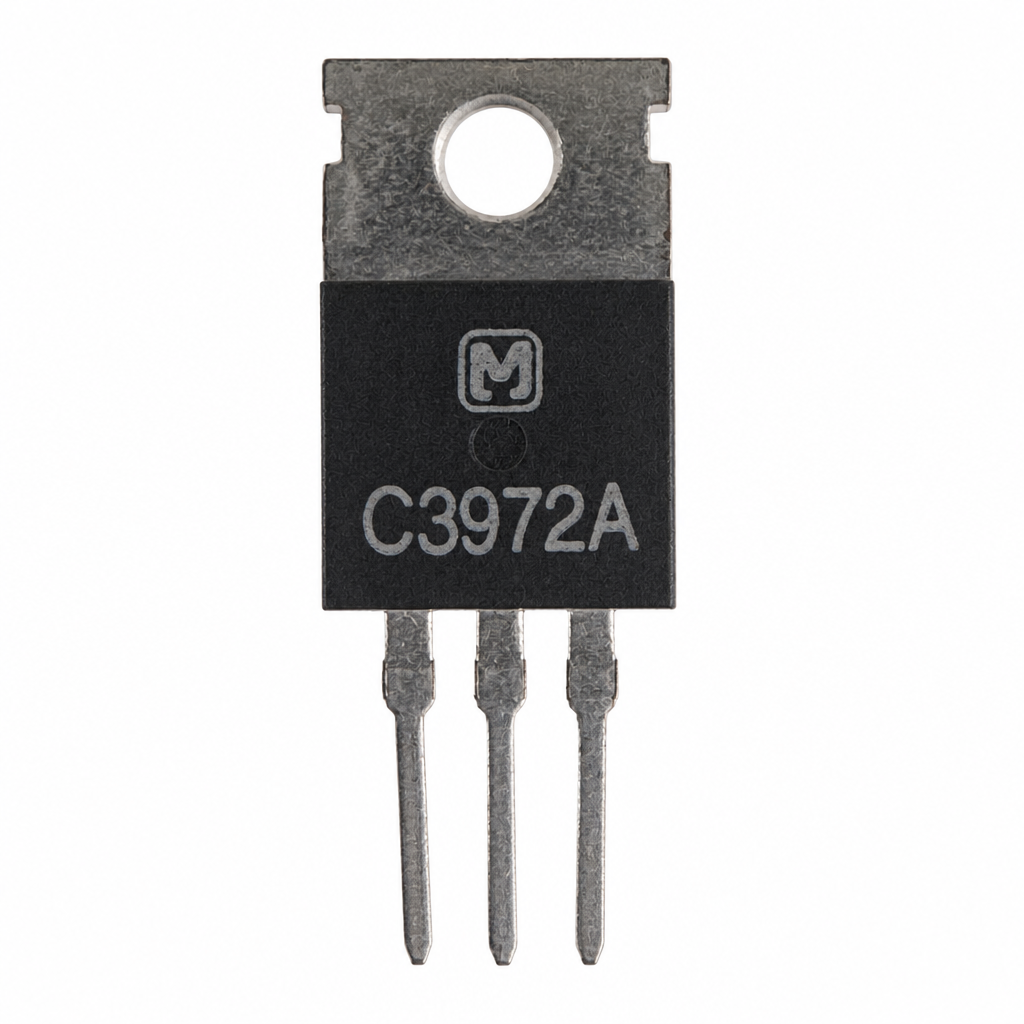

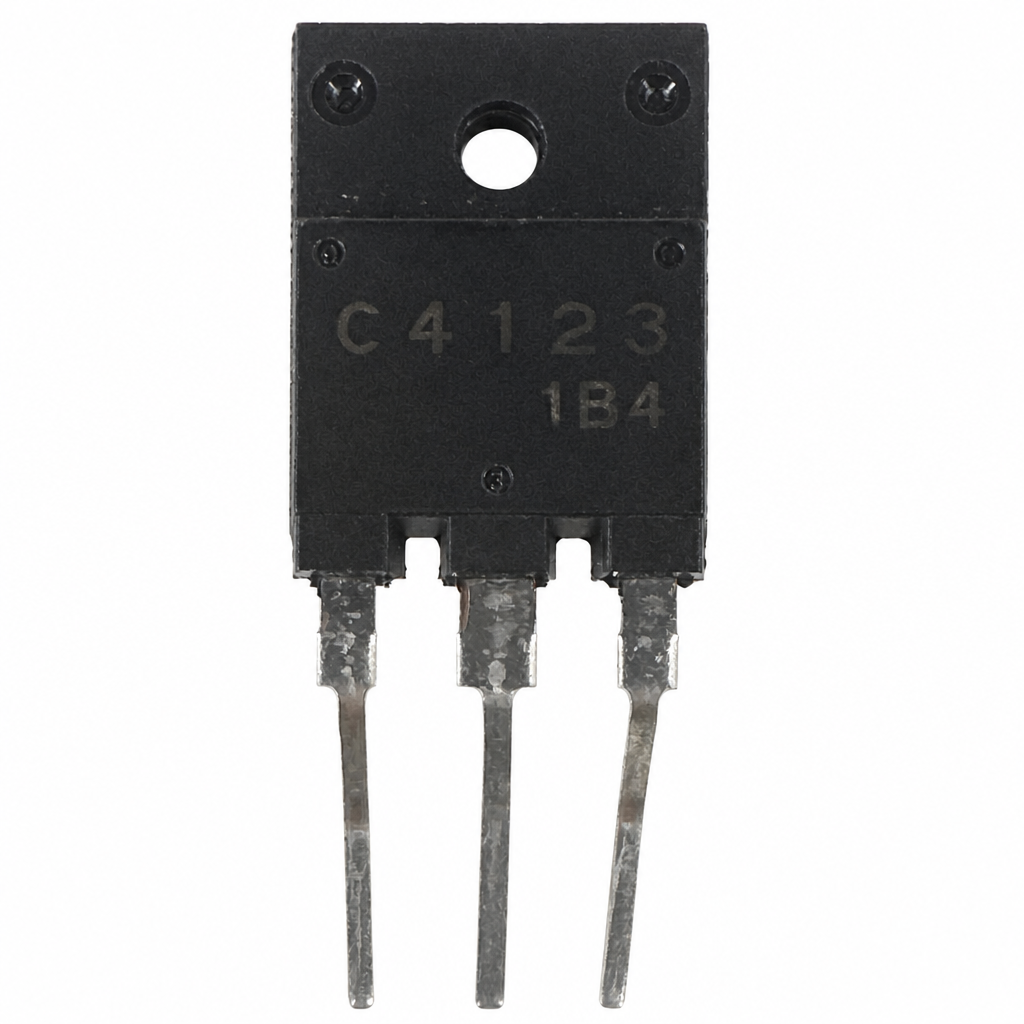

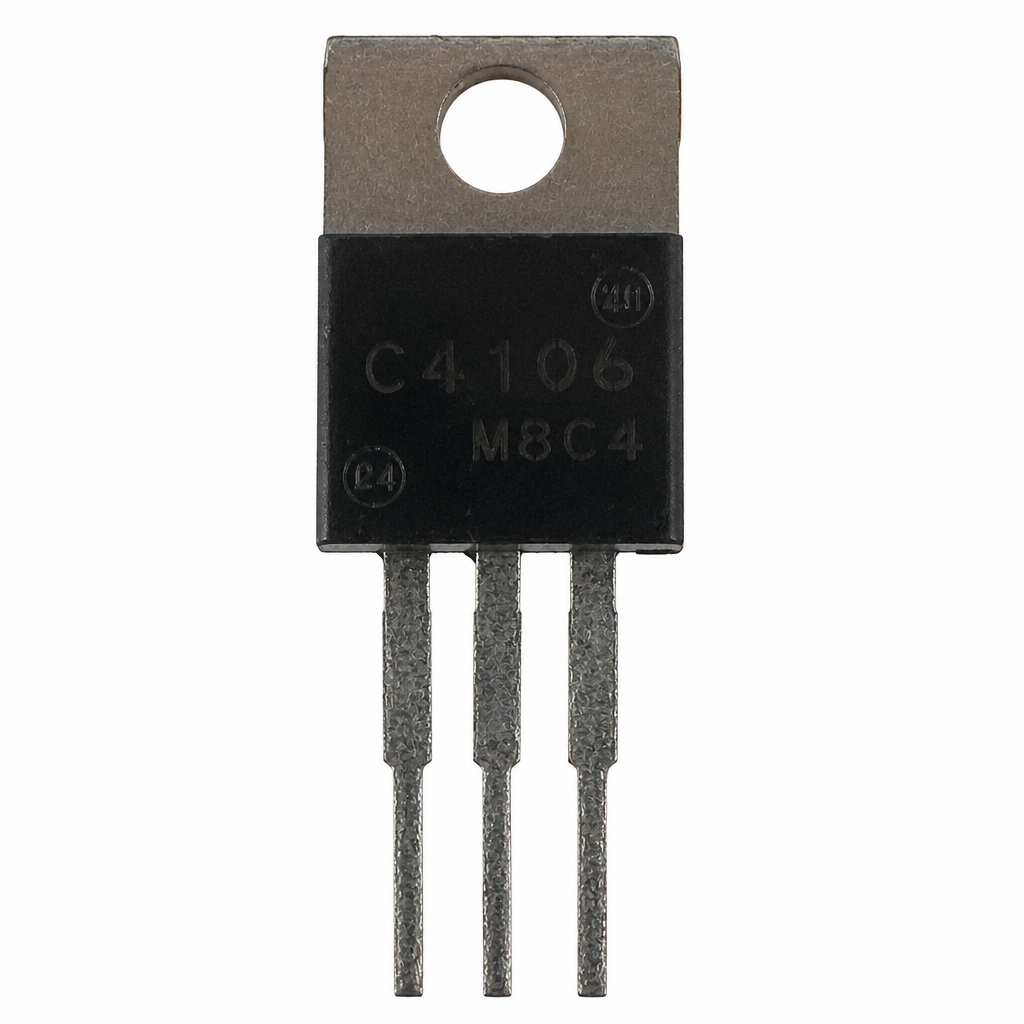

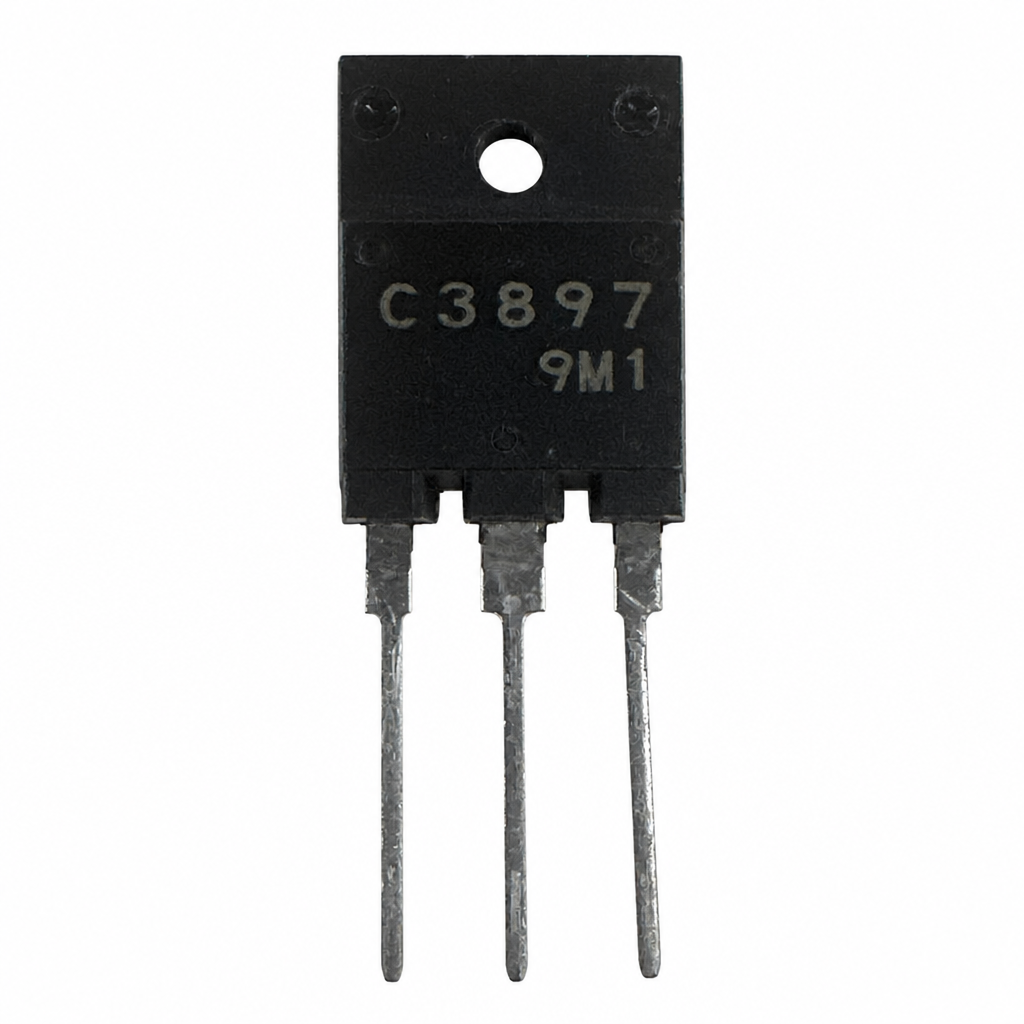

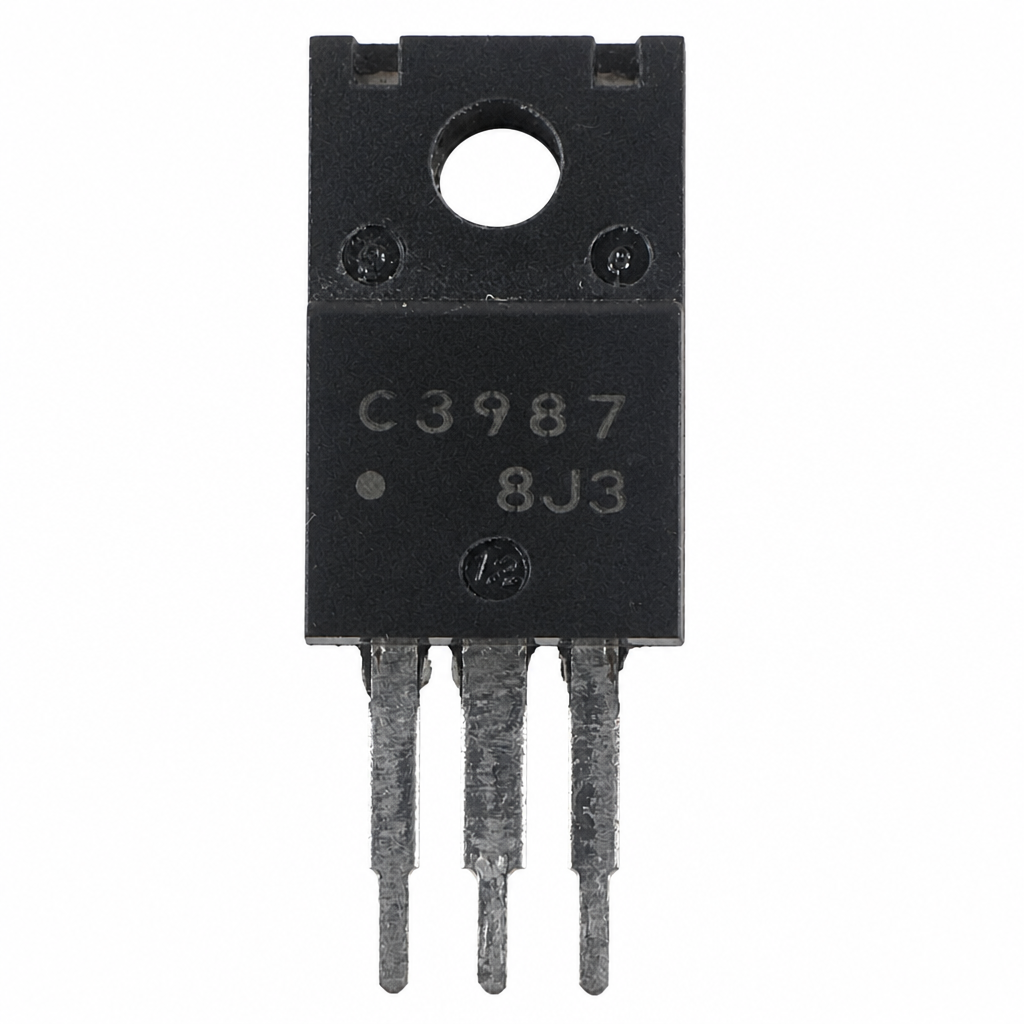

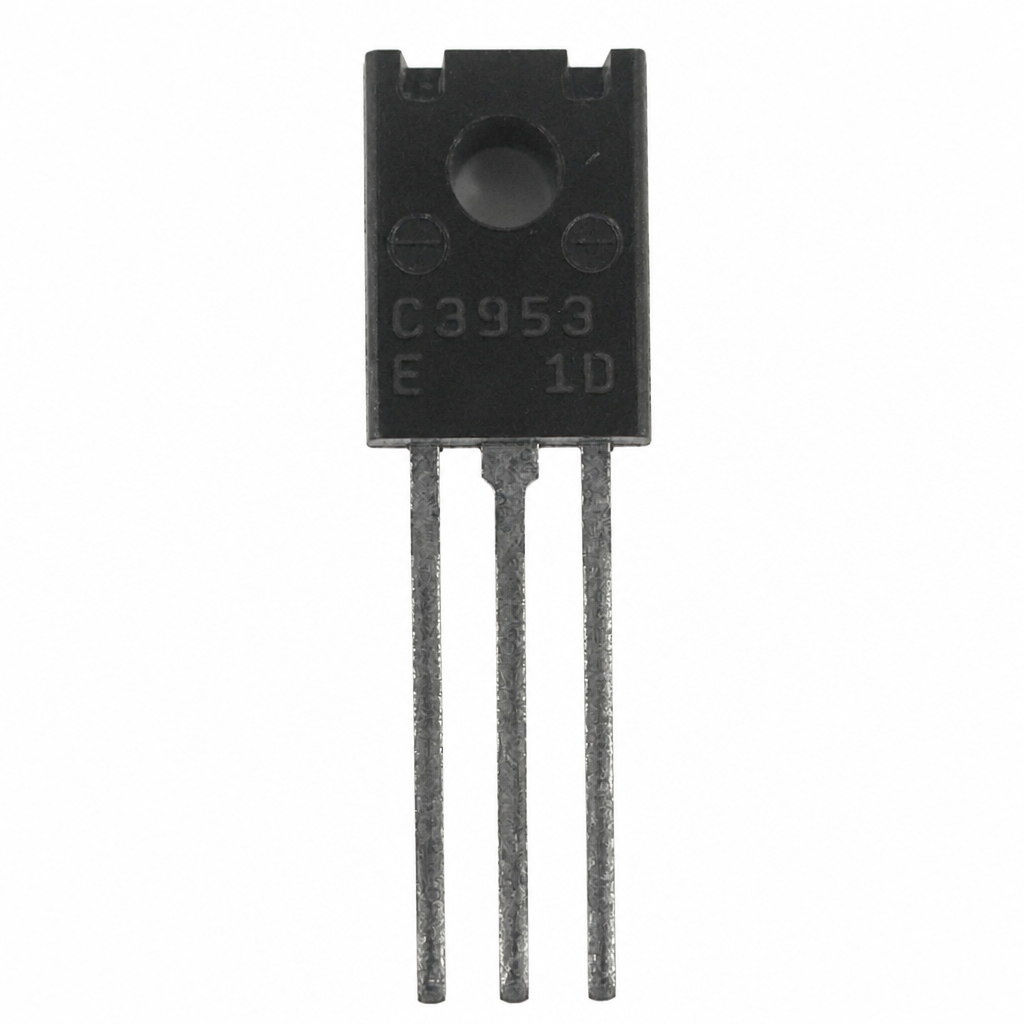

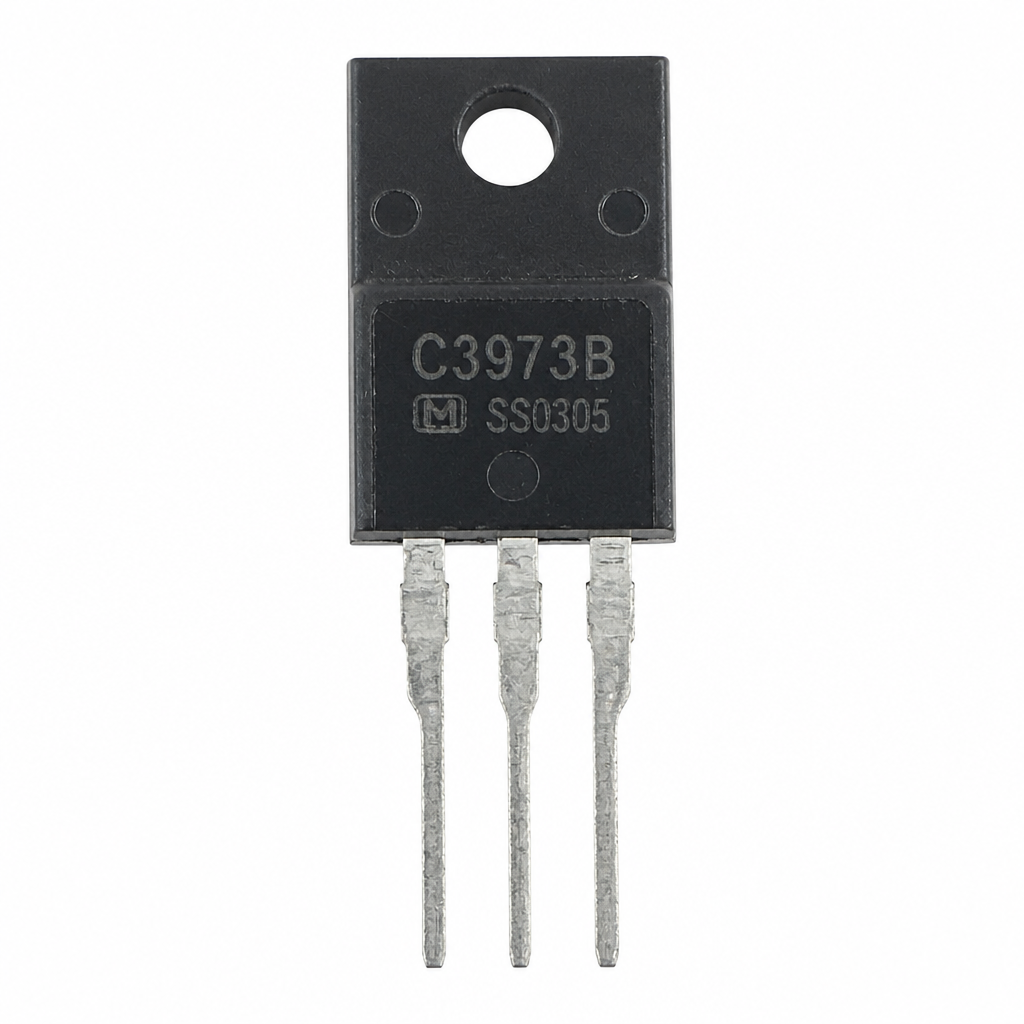

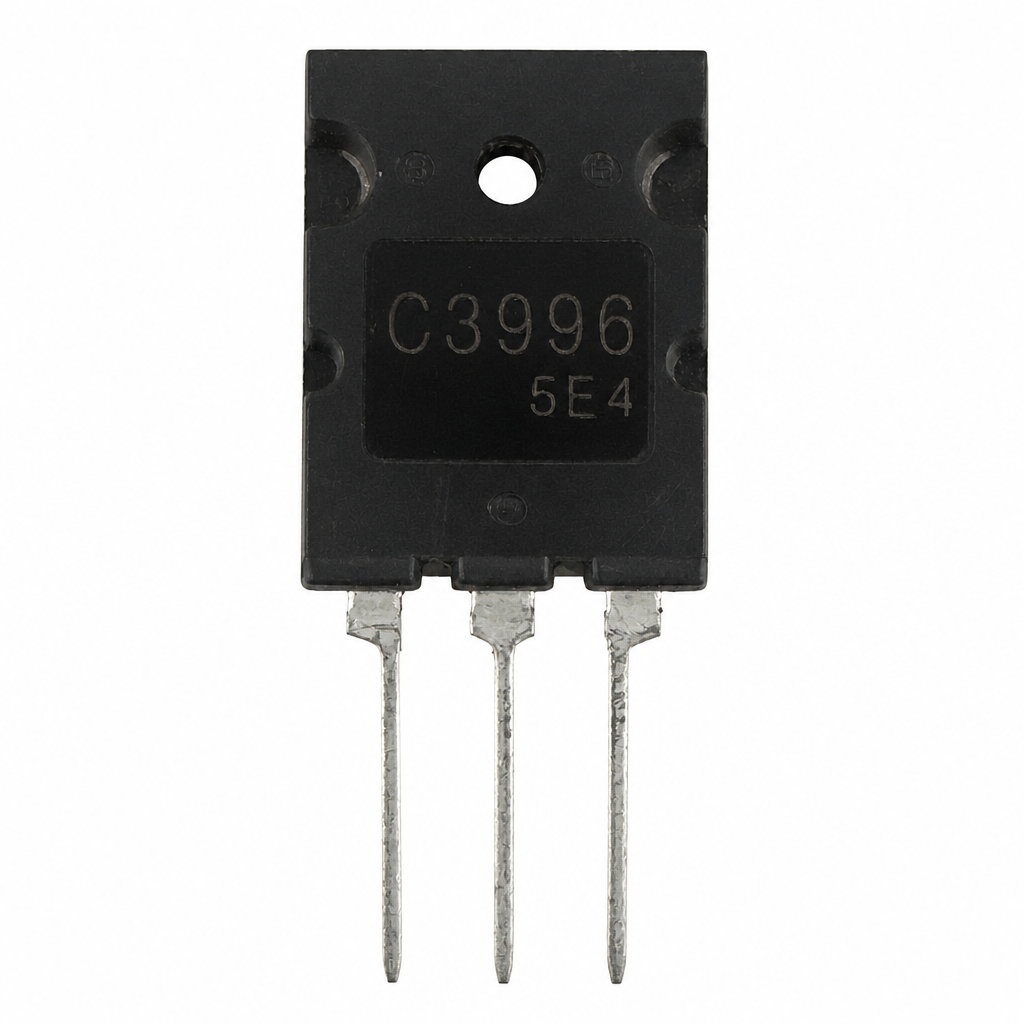

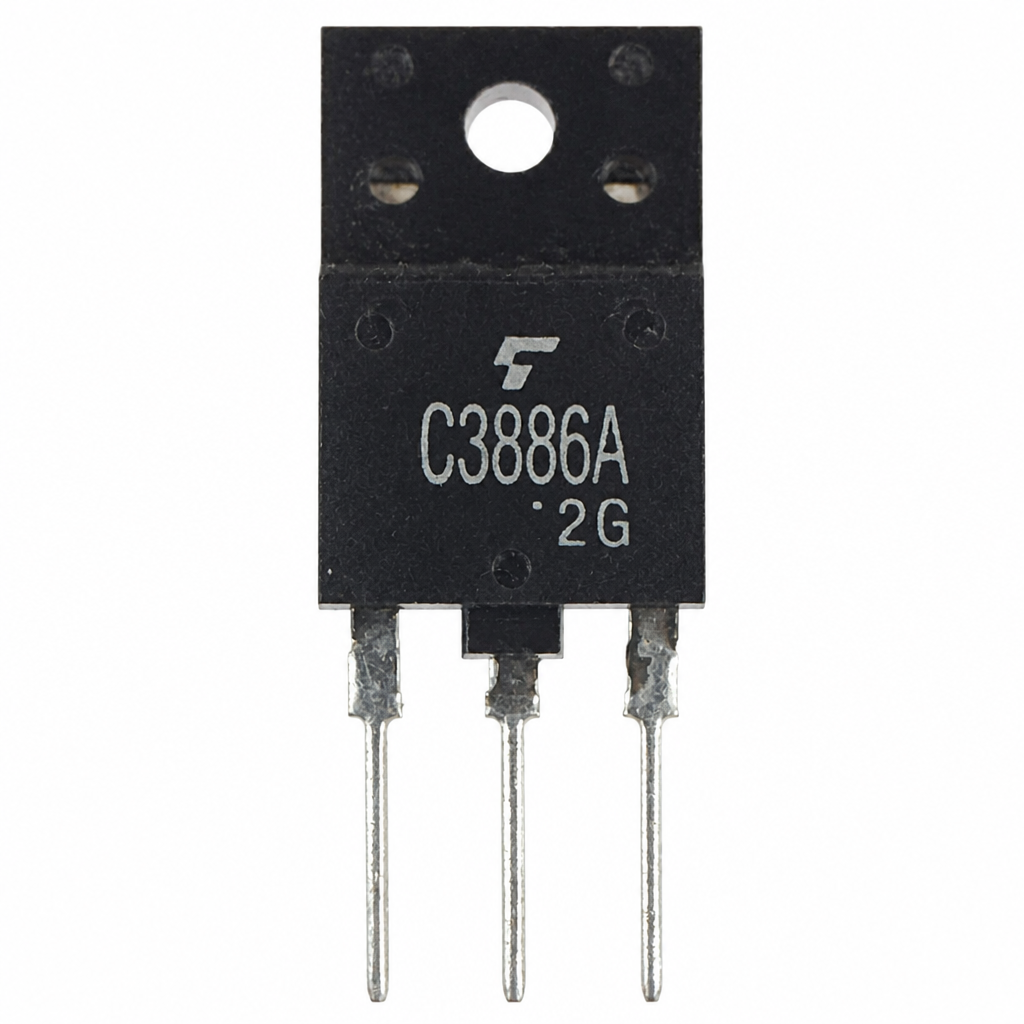

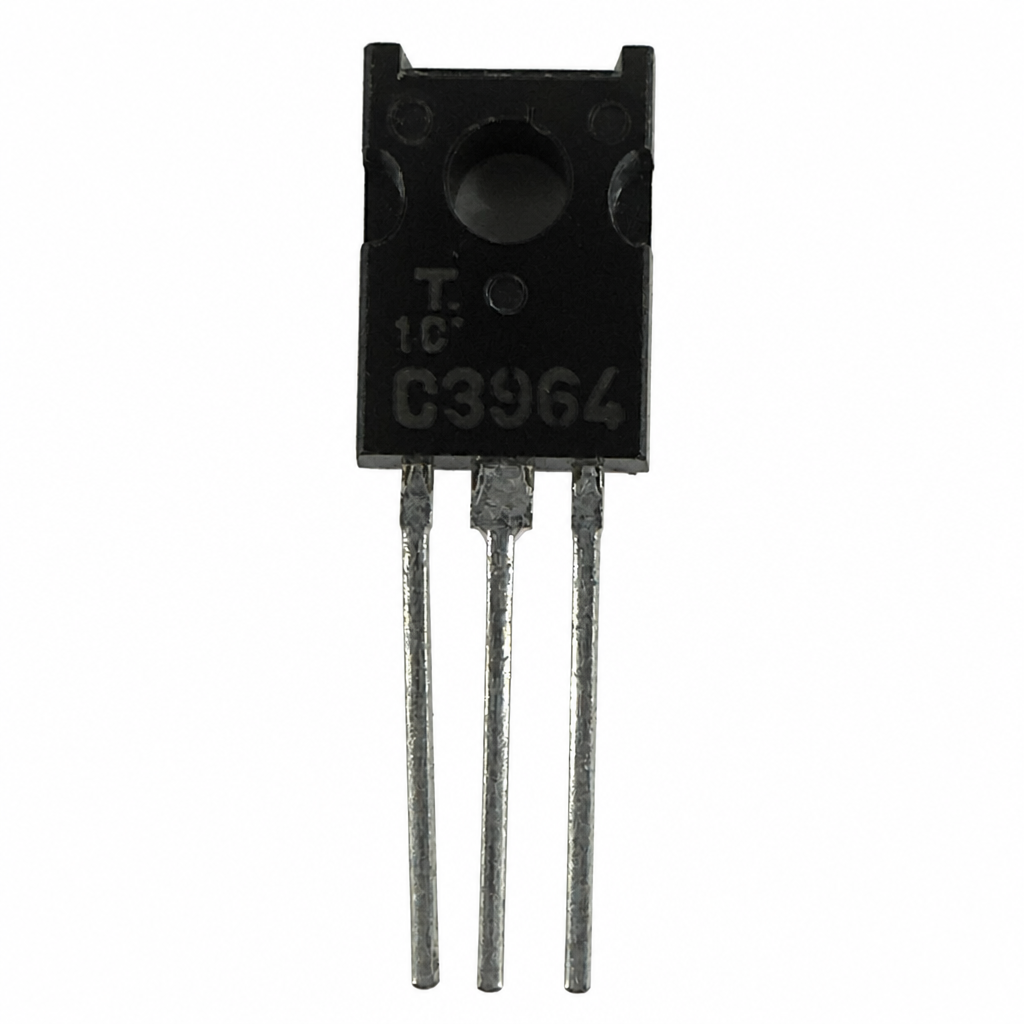

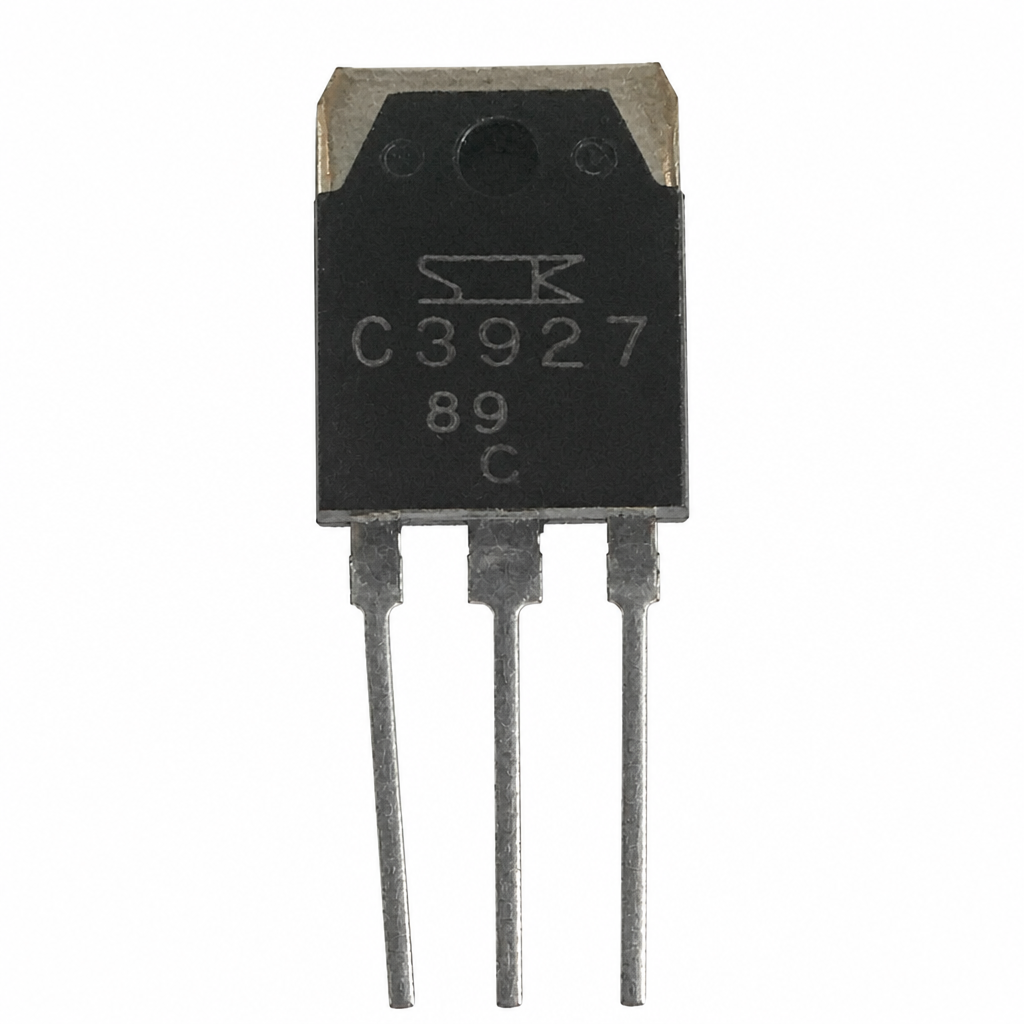

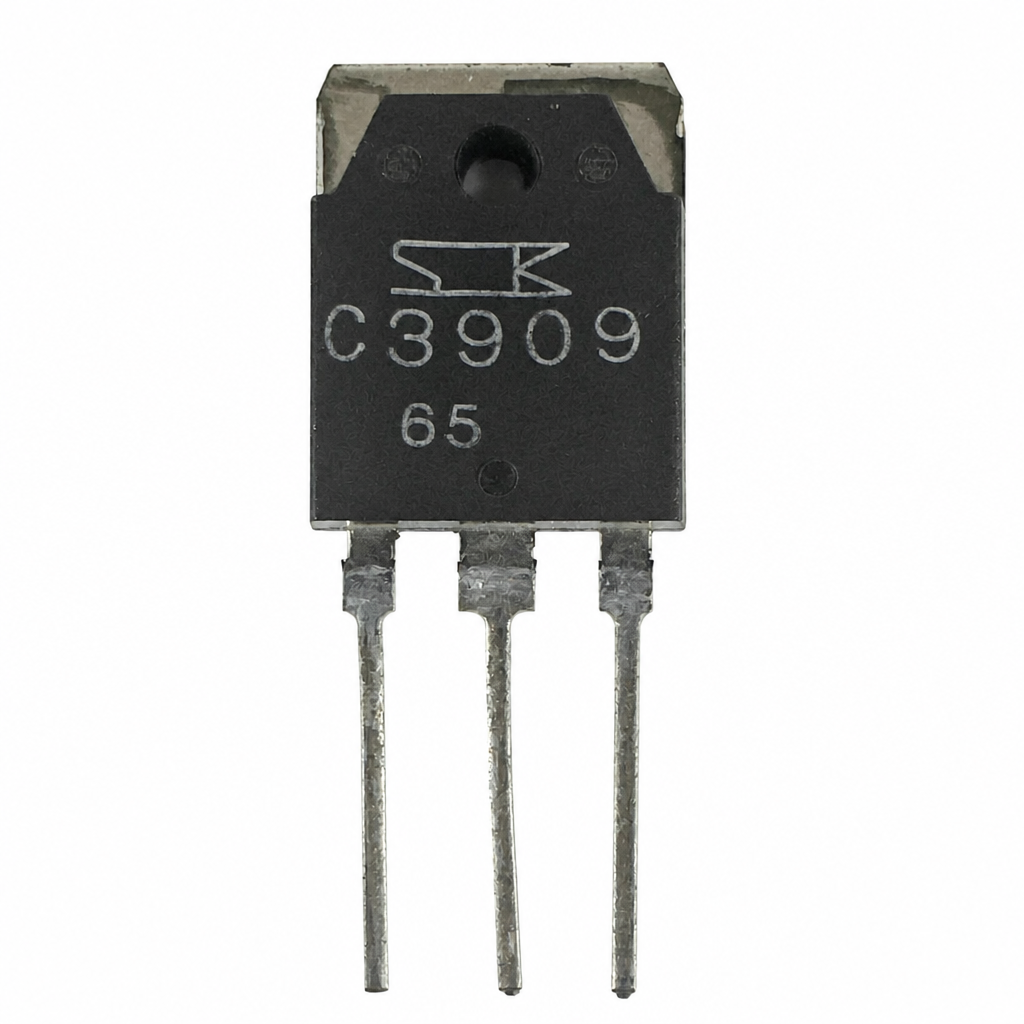

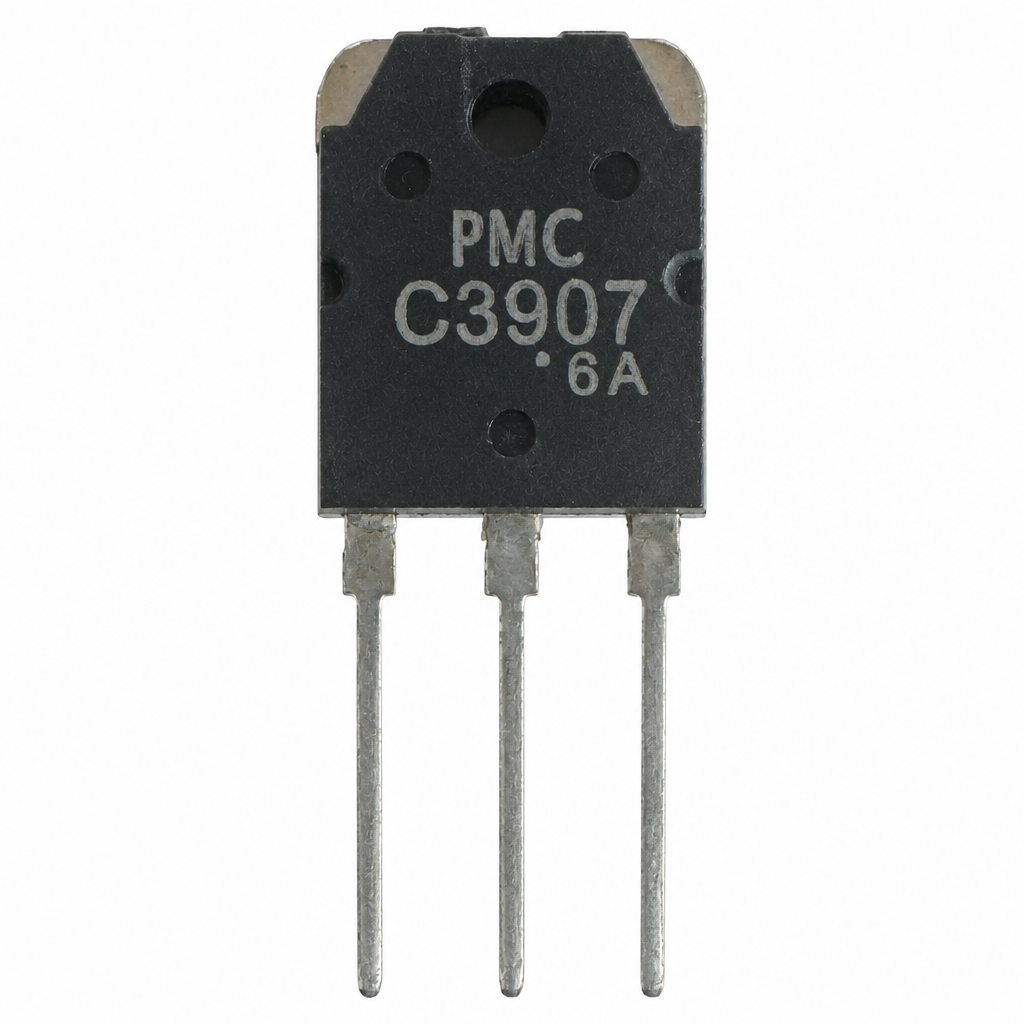

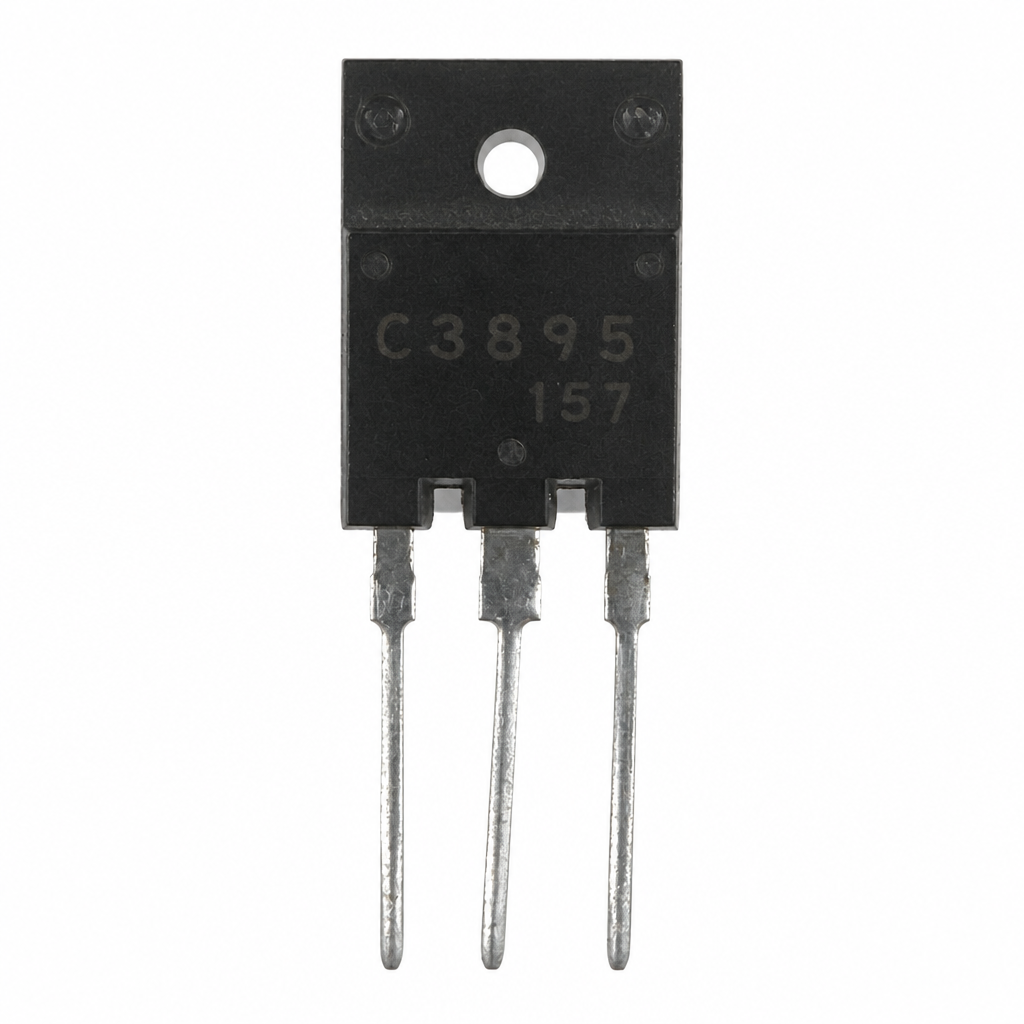

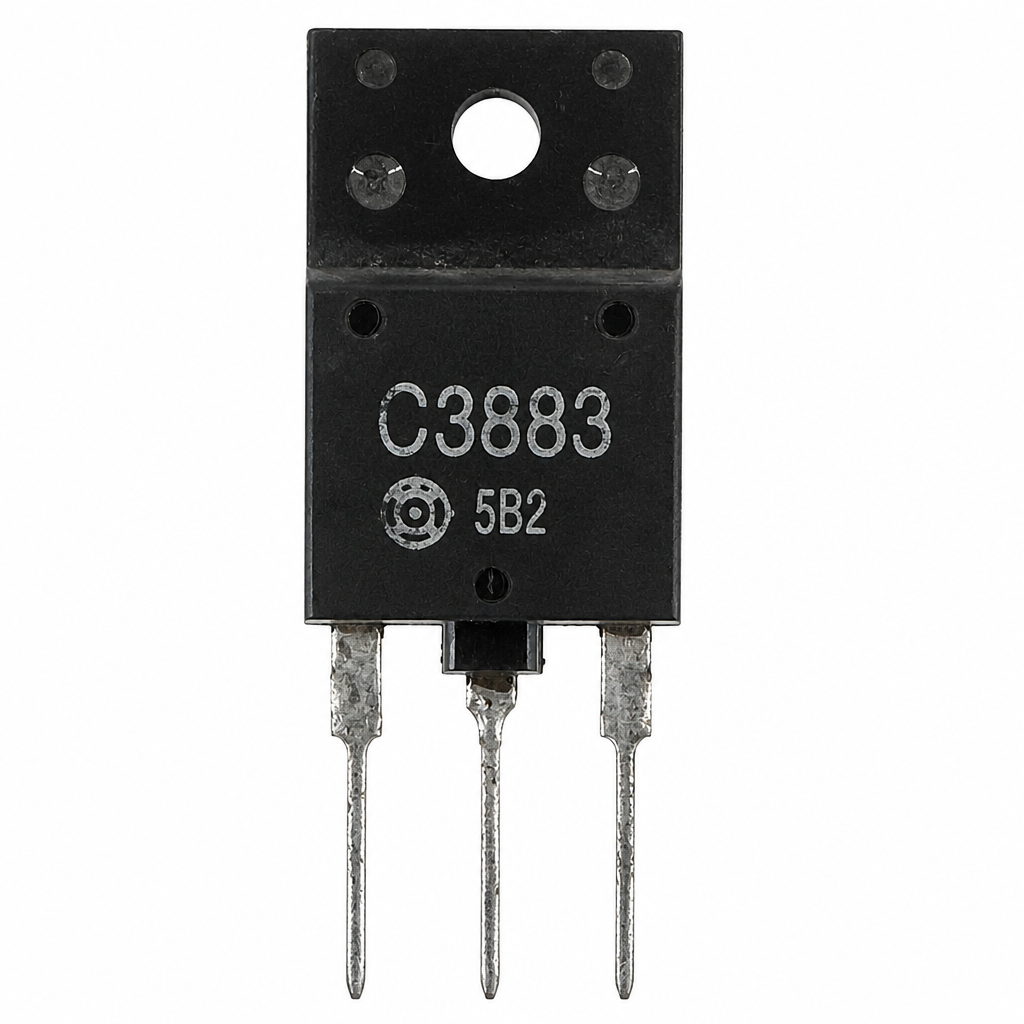

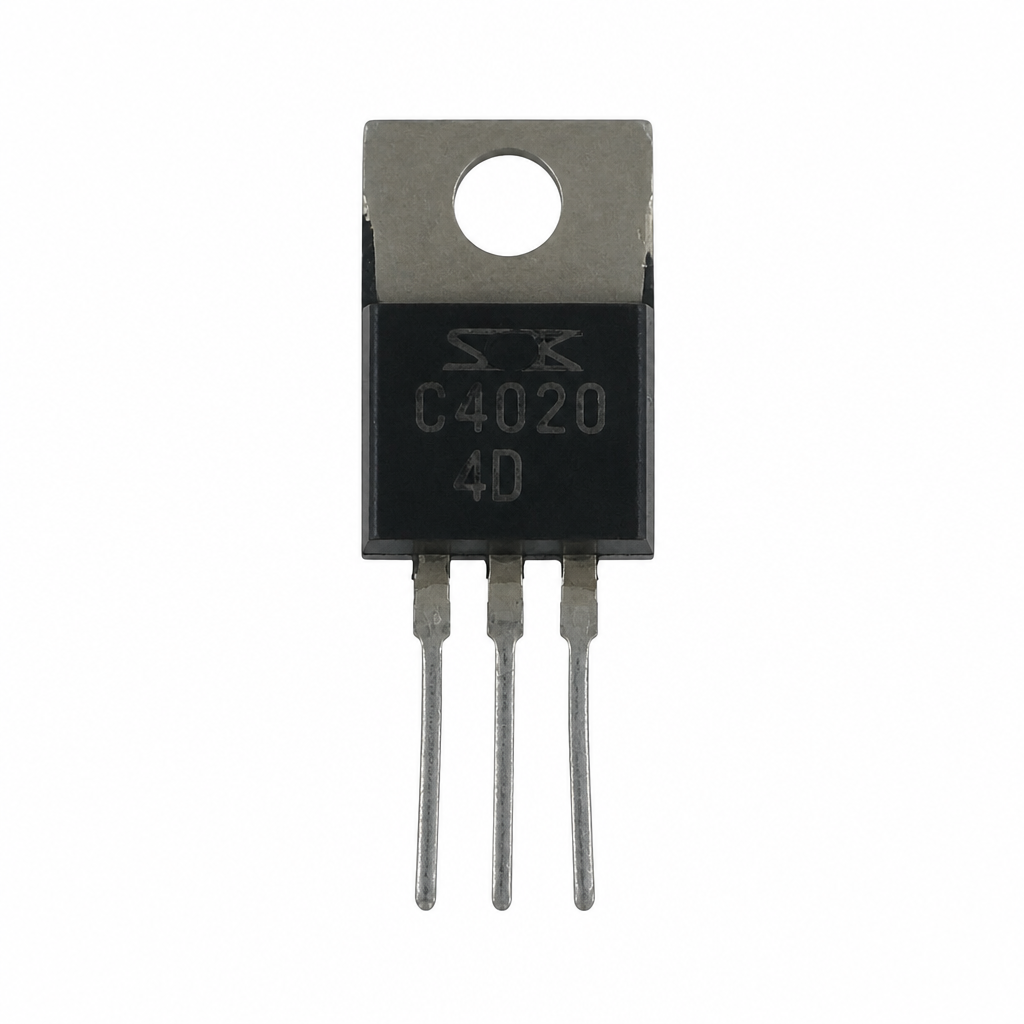

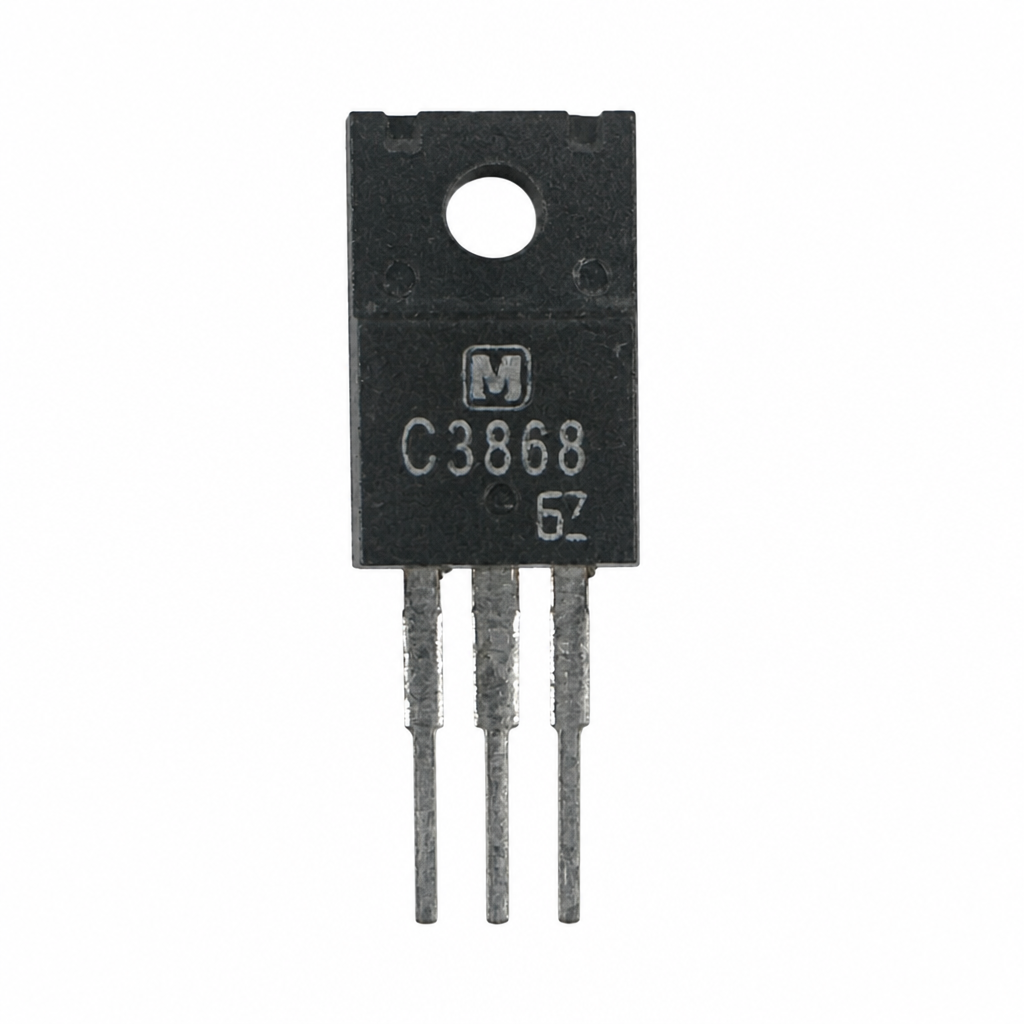

Самый надёжный путь — найти на корпусе маркировку и заказать такую же модель. На японских транзисторах префикс «2S» обычно опускают: на корпусе написано C5200, а полное название — 2SC5200; A1943 = 2SA1943, D882 = 2SD882, K3878 = 2SK3878. У нас в каталоге оба варианта названия ищутся через поиск по сайту.
Если точной модели нет или маркировка стёрлась, подбирайте аналог по параметрам из даташита:
- Тип и структура — биполярный NPN / PNP, MOSFET N-канал / P-канал, IGBT. Заменять можно только на прибор того же типа.
- Максимальное напряжение — VCEO у биполярных, VDS у полевых. У аналога оно должно быть не ниже, чем у оригинала.
- Максимальный ток — IC или ID. Не ниже, чем у оригинала, лучше с запасом 20–30 %.
- Рассеиваемая мощность PD и, для MOSFET, сопротивление открытого канала RDS(on): чем меньше, тем меньше греется ключ.
- Коэффициент усиления hFE (для биполярных) — для усилителей важно попасть в ту же группу (буква после номера: Y, GR, BL, O и т. п.).
- Корпус и цоколёвка — деталь должна встать на плату без переделок. Проверьте порядок выводов: даже в одинаковом корпусе TO-220 у разных серий он отличается.
Сравнение основных типов транзисторов
| Тип | Чем управляется | Где применяется | Примеры в каталоге |
|---|---|---|---|
| Биполярный (BJT) NPN / PNP | Током базы | Усилители звука, драйверы, маломощные ключи, генераторы | 2N2222A, BC547C, BC557C, C1815, 2SA1015, BD139 / BD140, 2SC5200, 2SA1943 |
| Полевой MOSFET N / P-канал | Напряжением на затворе | Импульсные БП, DC-DC, инверторы, управление моторами, Arduino | IRFZ44N, IRF540N, IRF840, IRF9540N, IRLZ44N (логический уровень), 2SK2632 |
| IGBT | Напряжением на затворе | Сварочные инверторы, индукционные плиты, частотники, мощные ИБП | IRG4PH40UD, IRG4PC50UD, IRG4BC30K |
| Высоковольтный биполярный | Током базы | Строчная развёртка ТВ, импульсные блоки питания, ЭПРА | BU508A, BUL382, MJE13005 / MJ13007 / E13009 |
| Симистор / тиристор | Импульсом на управляющий электрод | Регуляторы мощности, диммеры, реле нагрева, платы стиральных машин | BT136-600E, BT138-800E, BTA16-600B, BTA41-800BW, Z0607MA |
Корпуса транзисторов: как не ошибиться с посадочным местом
Корпус определяет и допустимую мощность, и способ монтажа. Перед заказом сверьте его с тем, что стоит на плате.

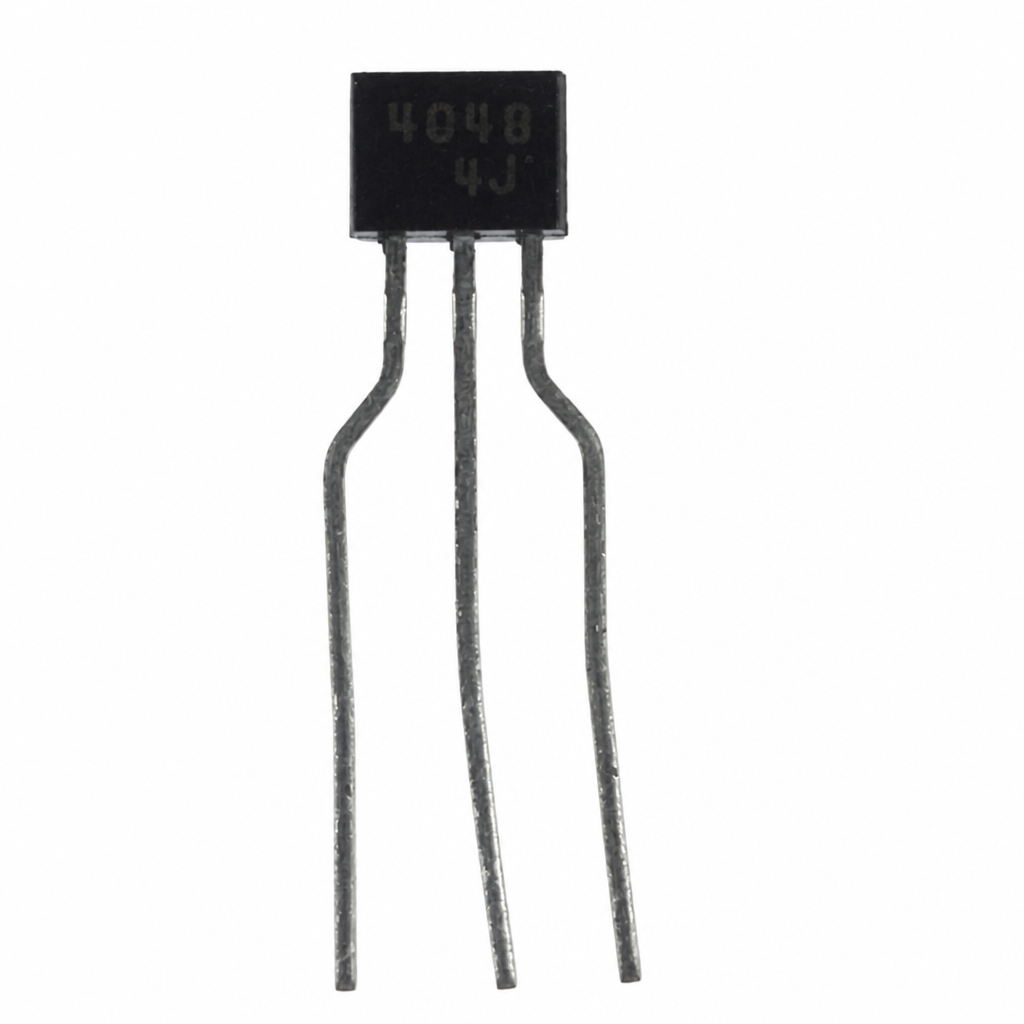

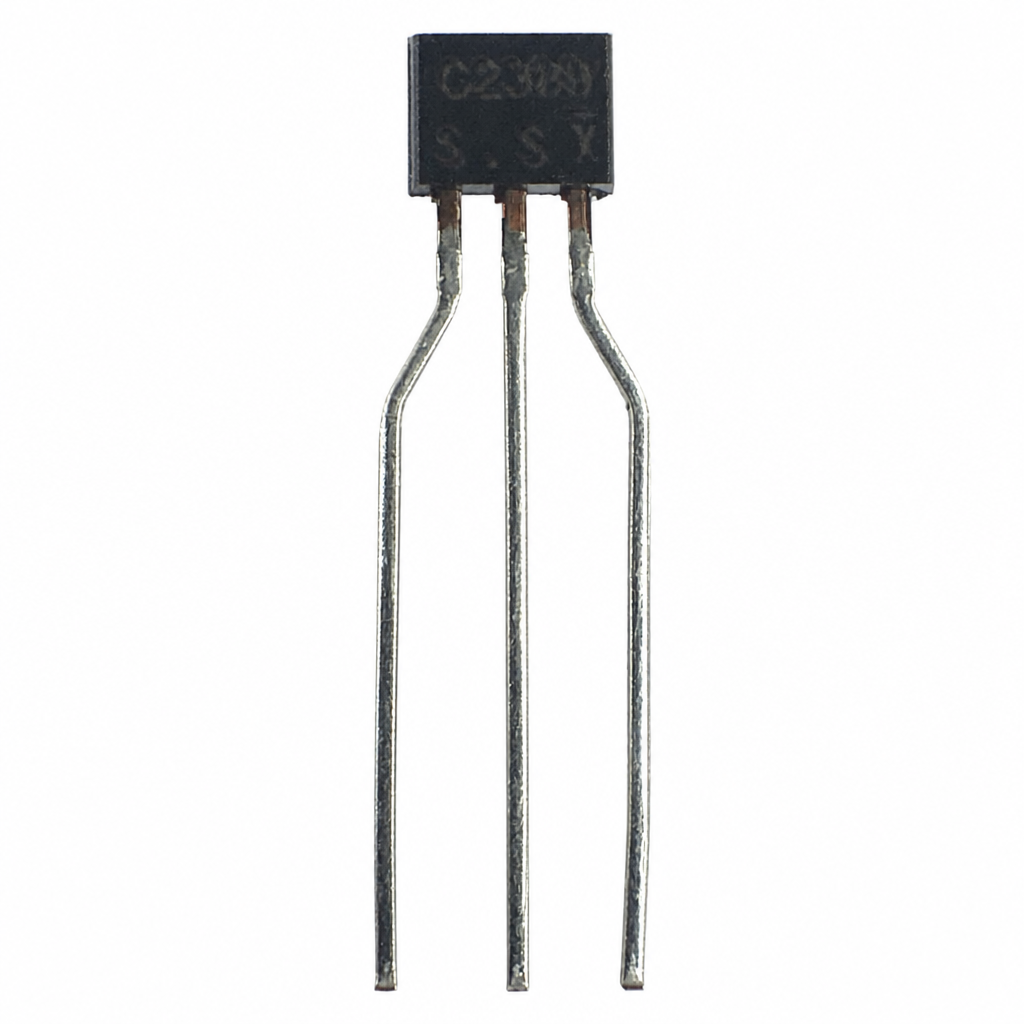

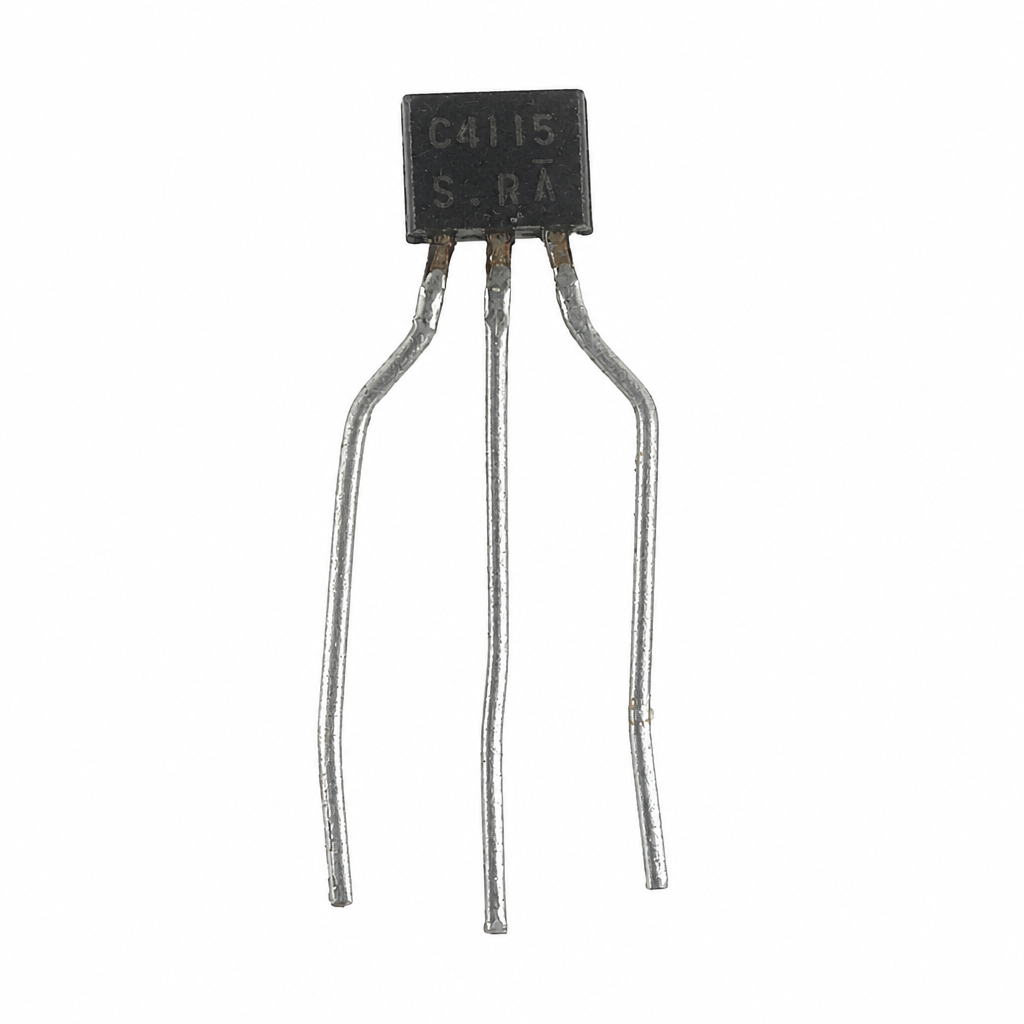

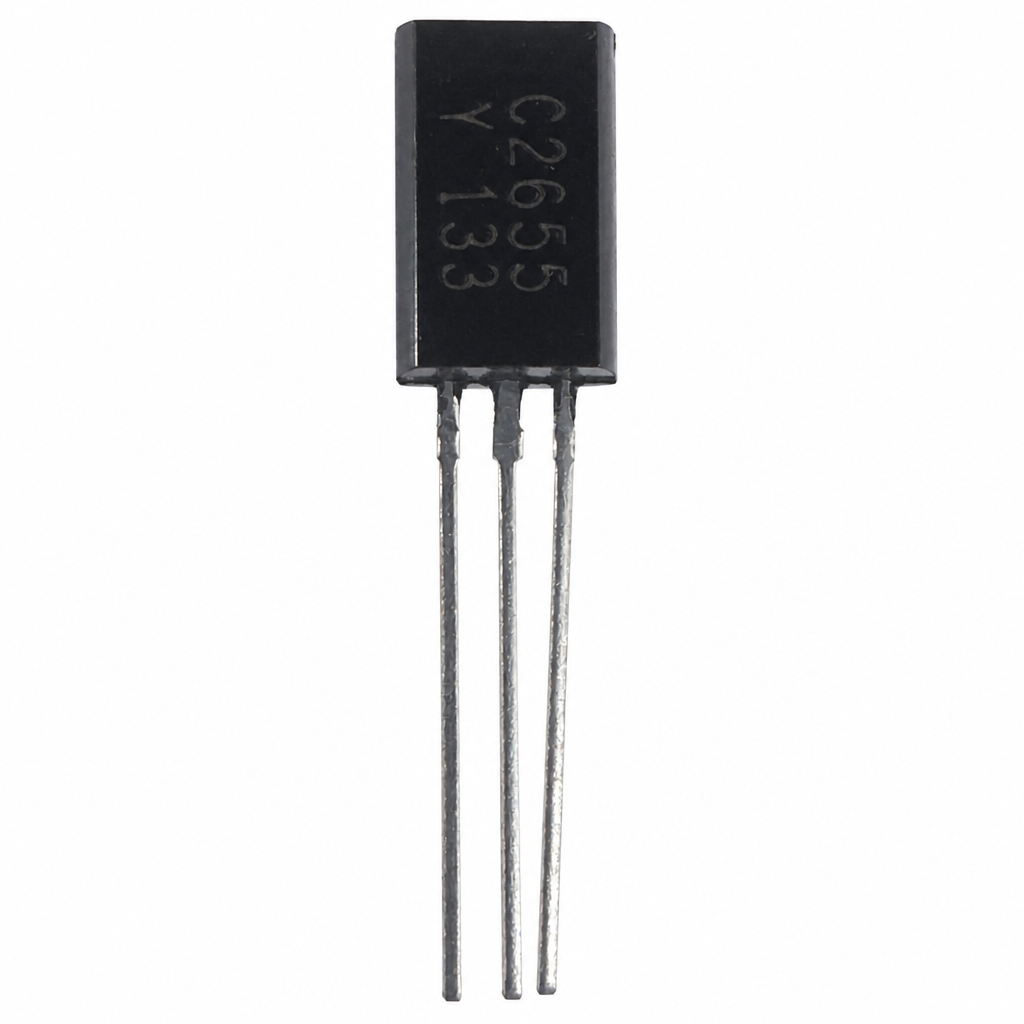

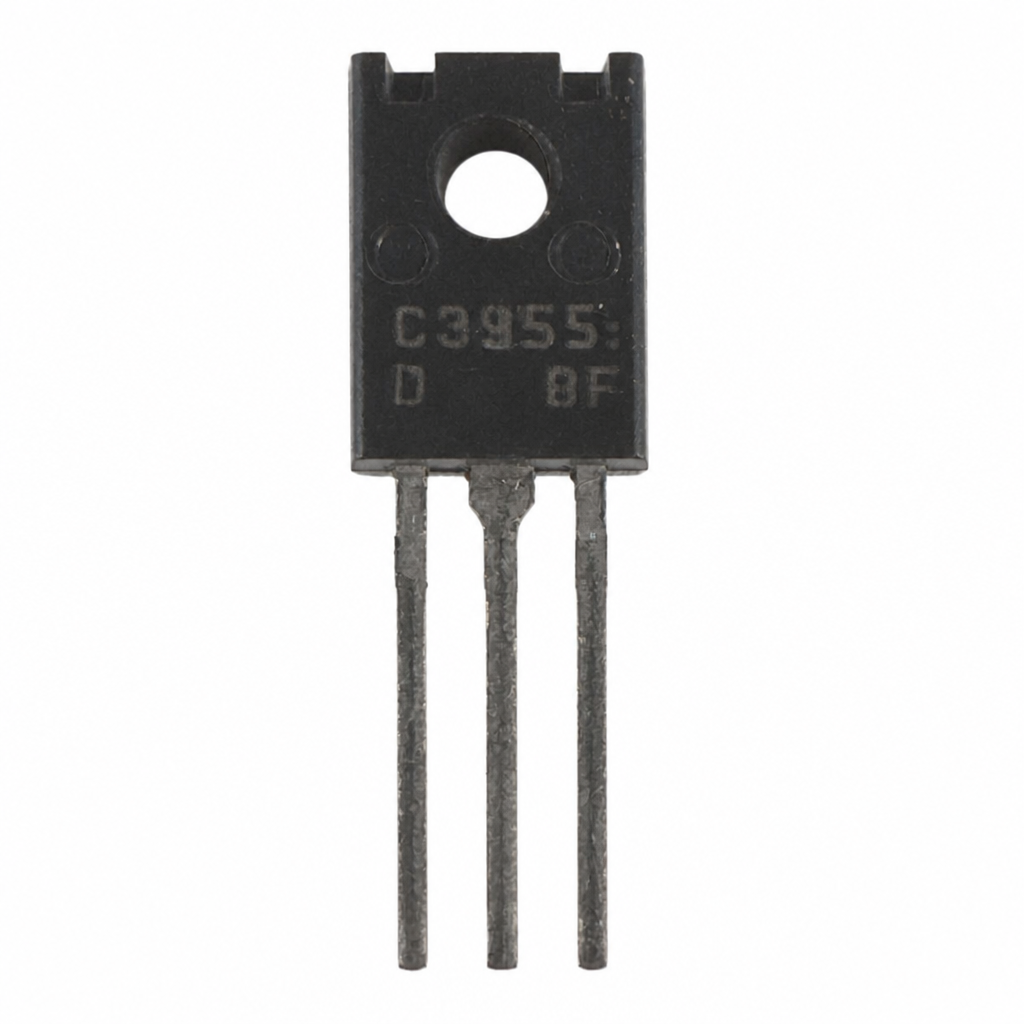

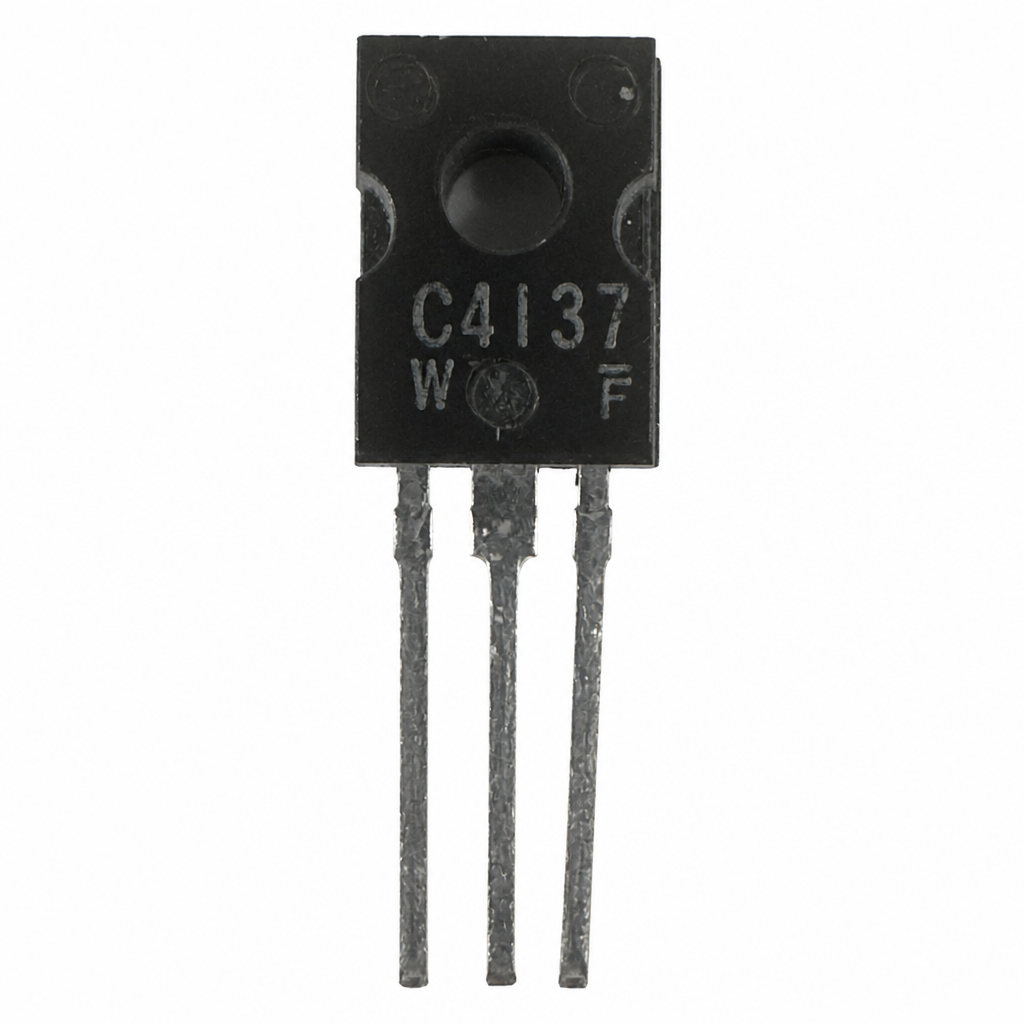

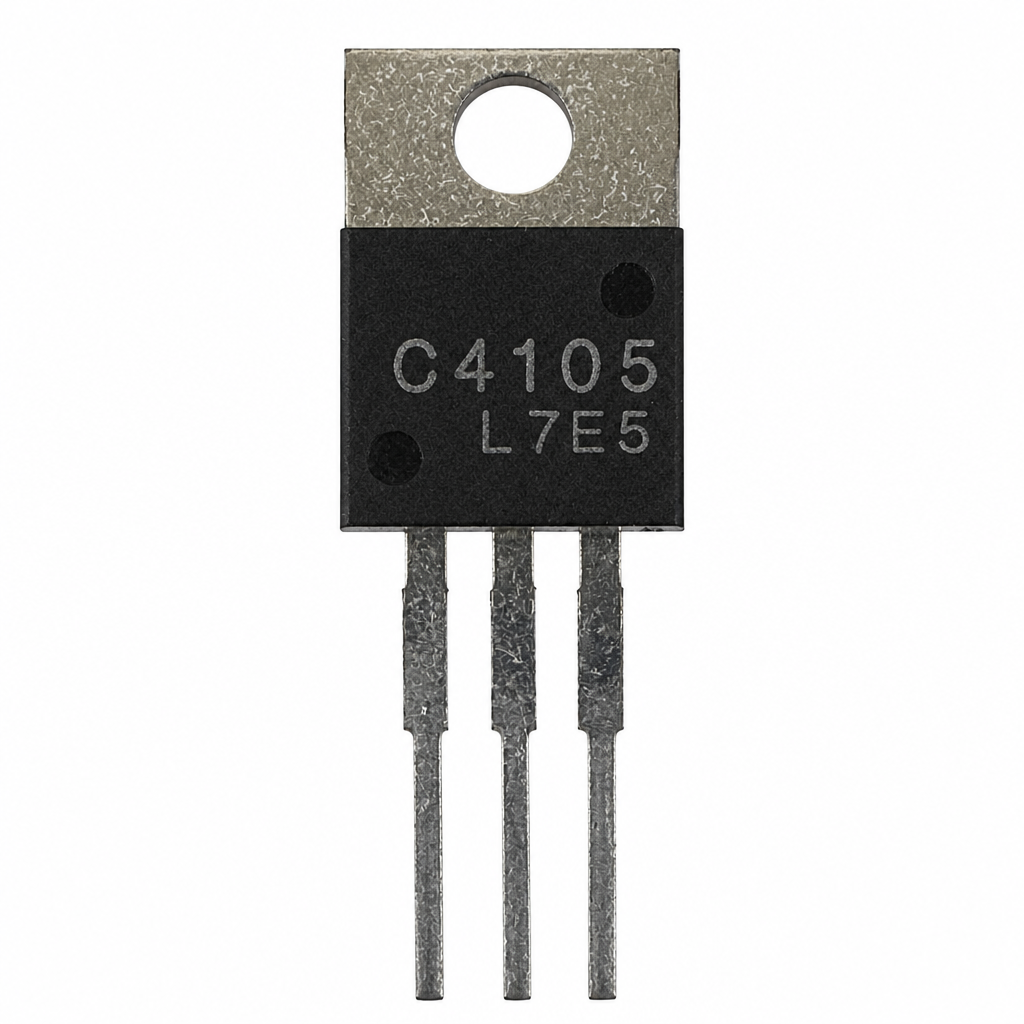

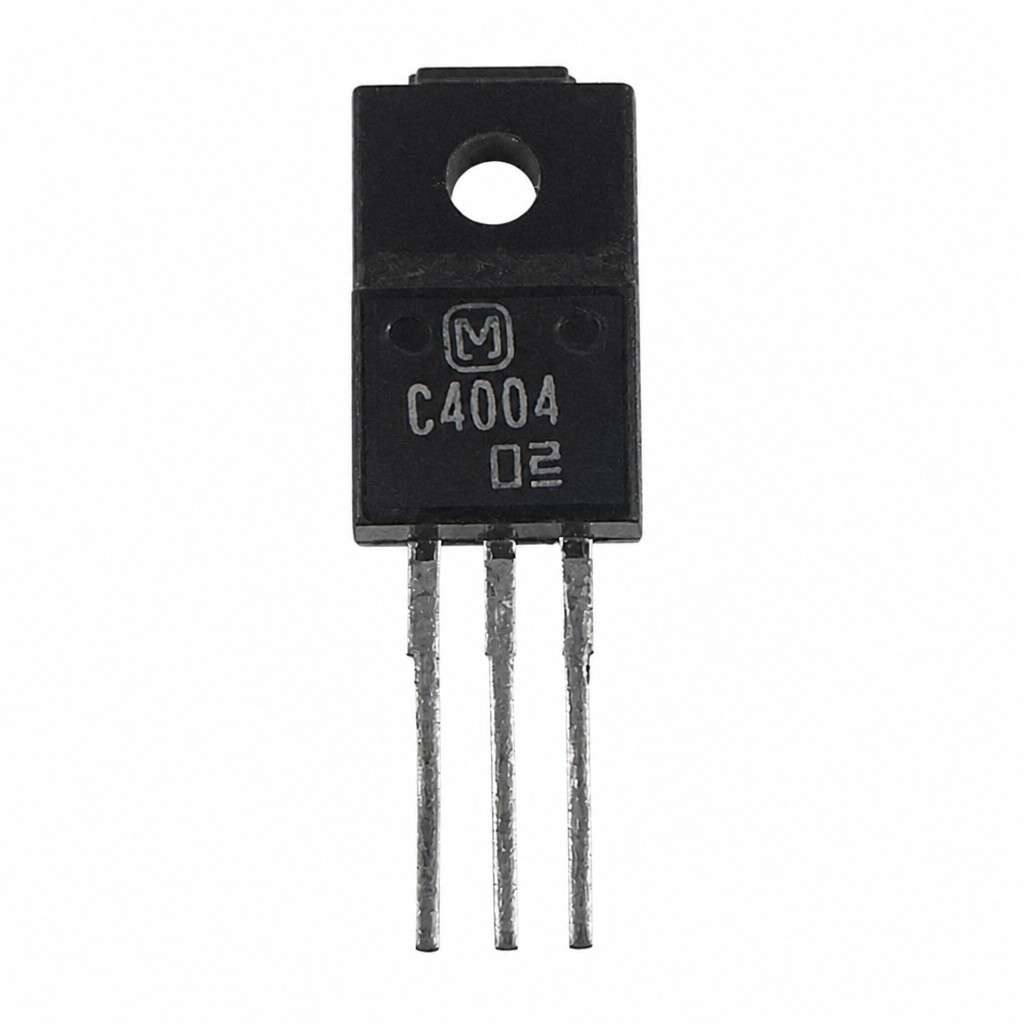

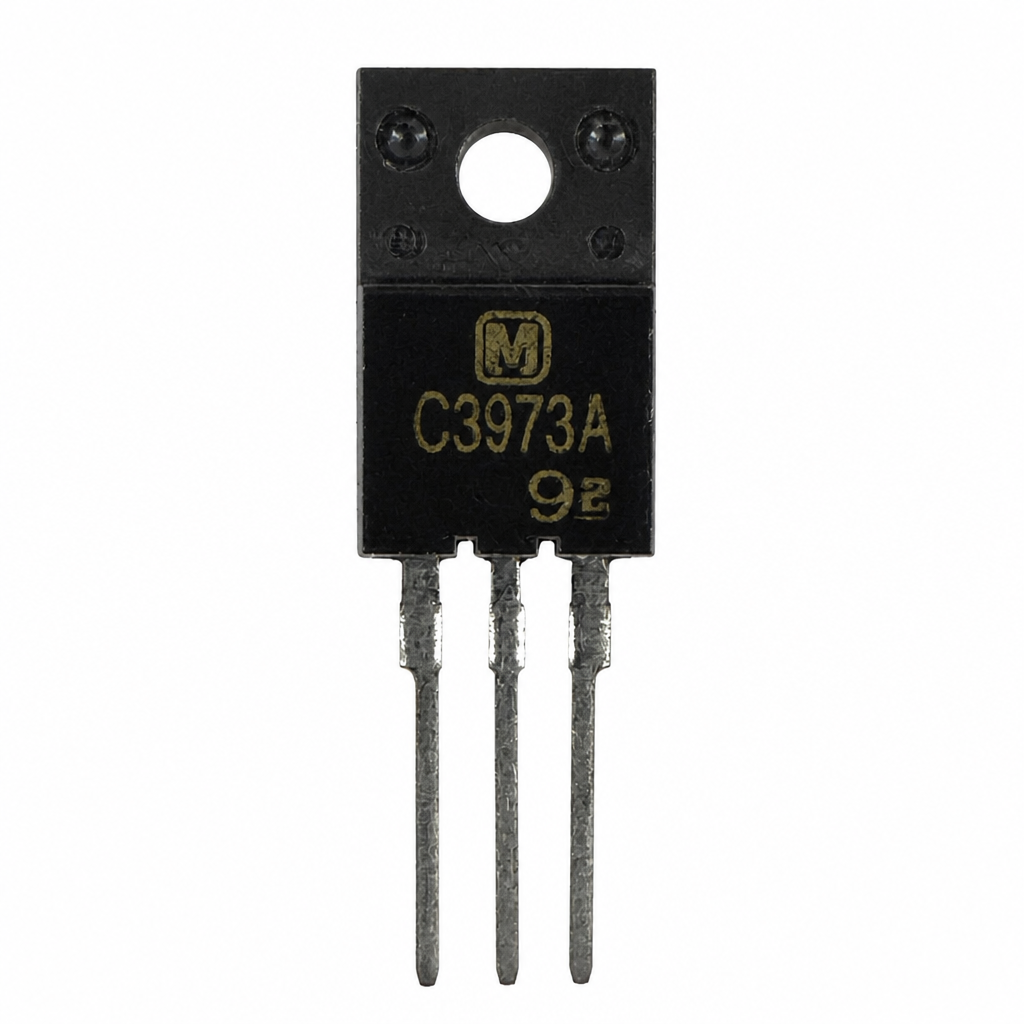

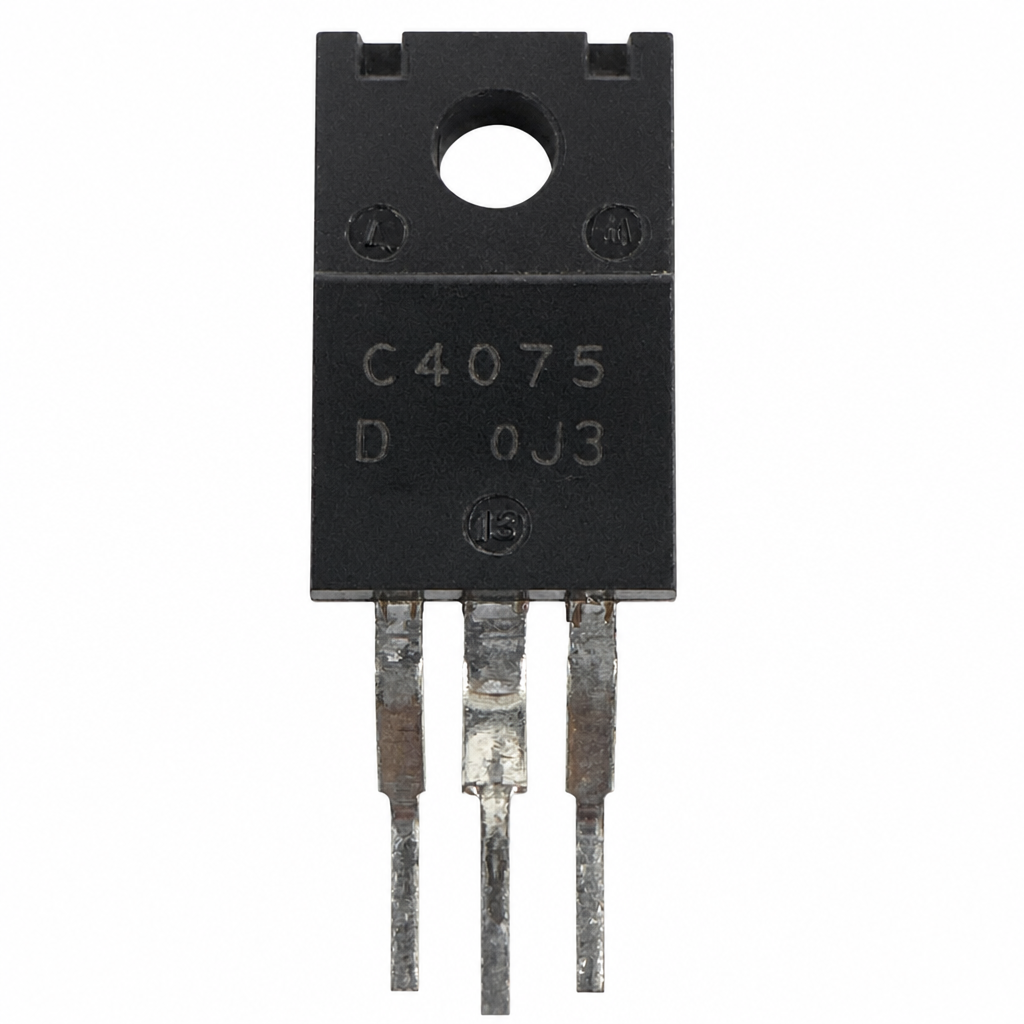

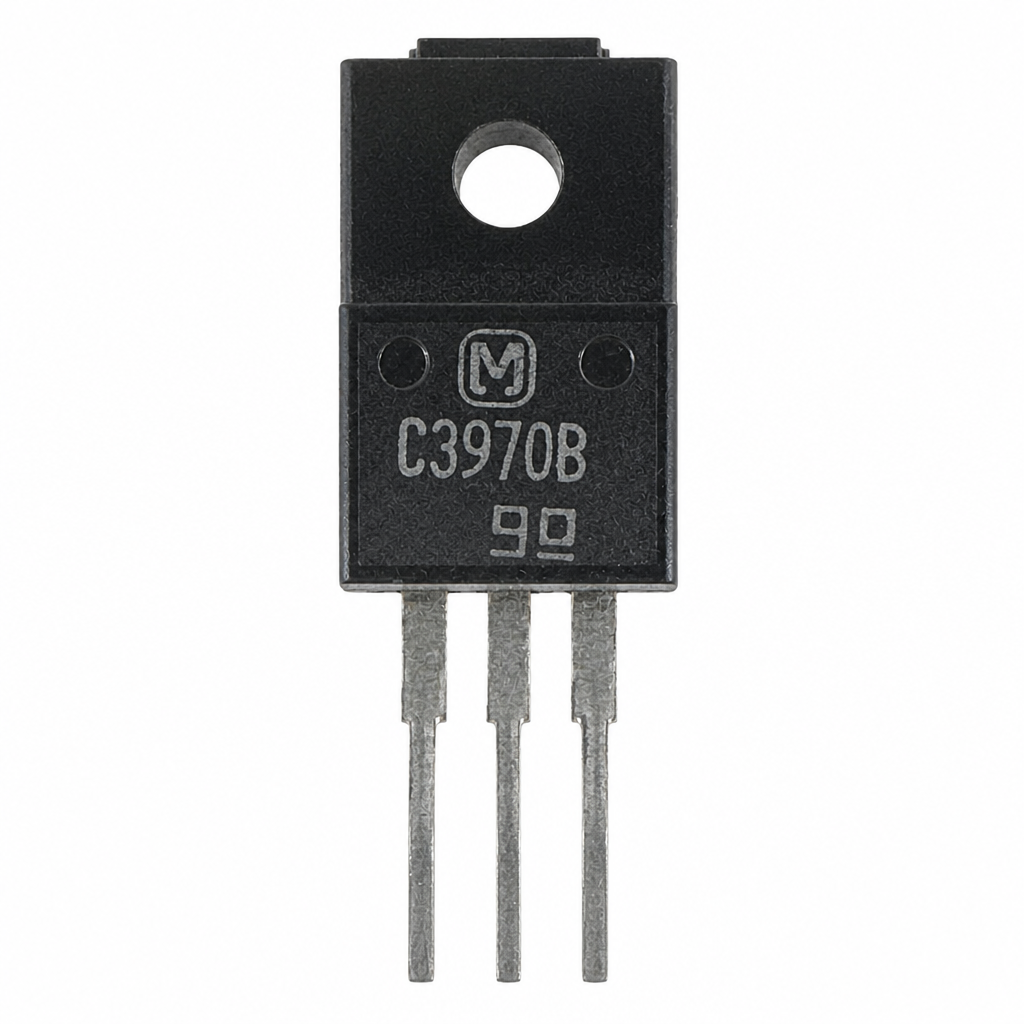

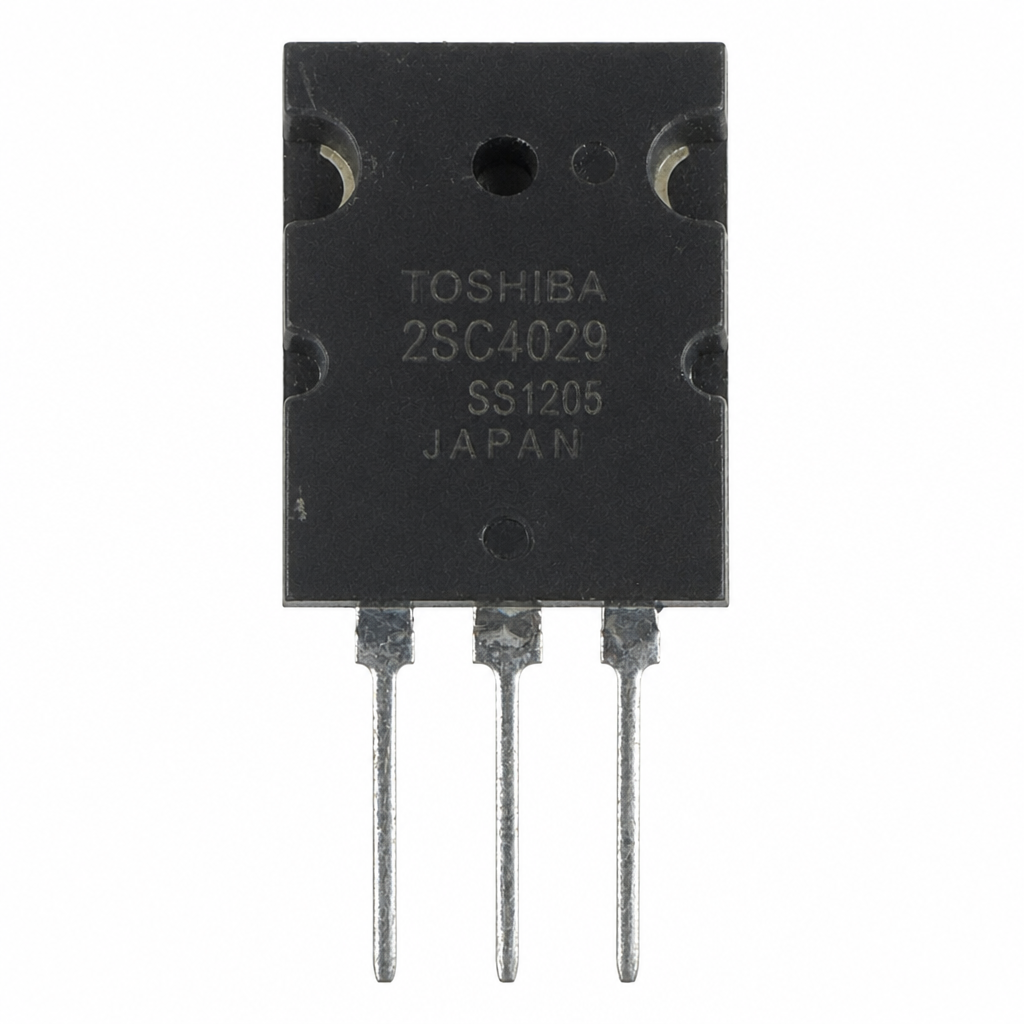

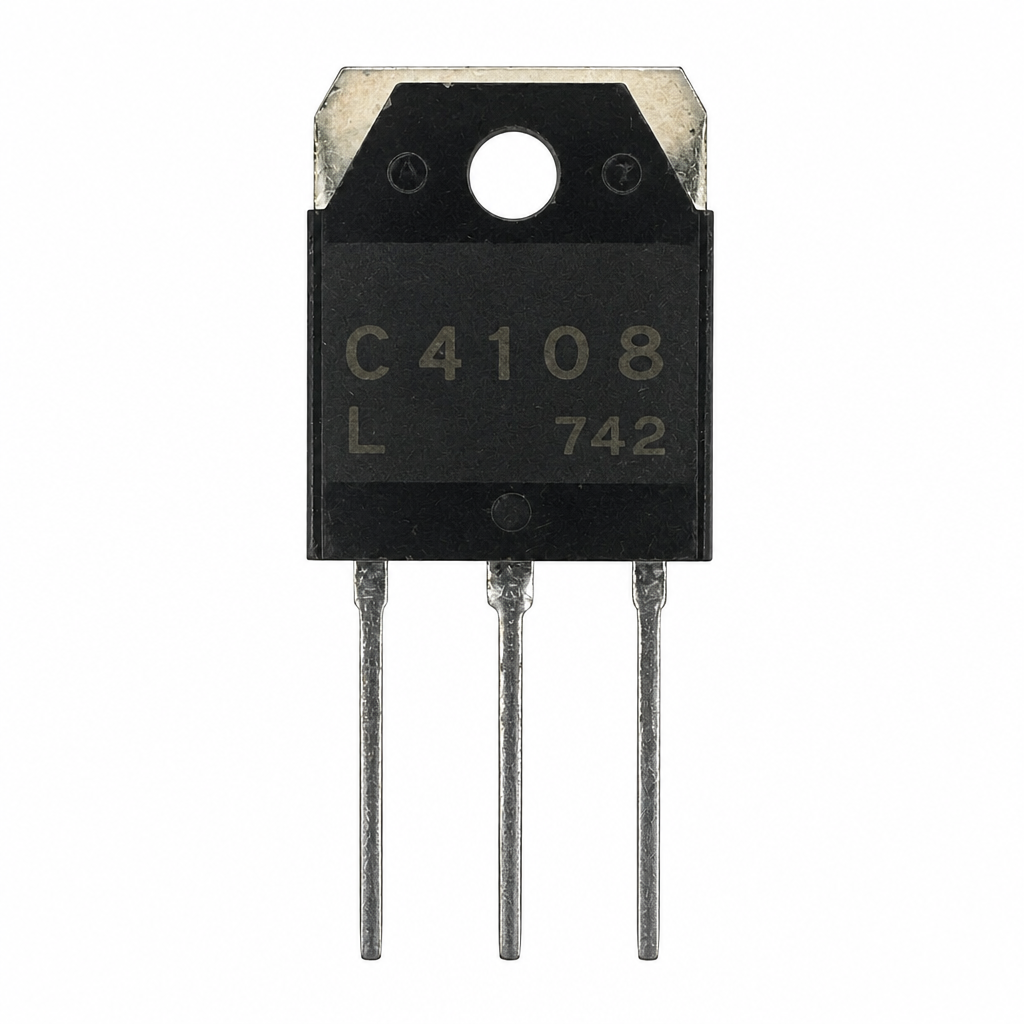

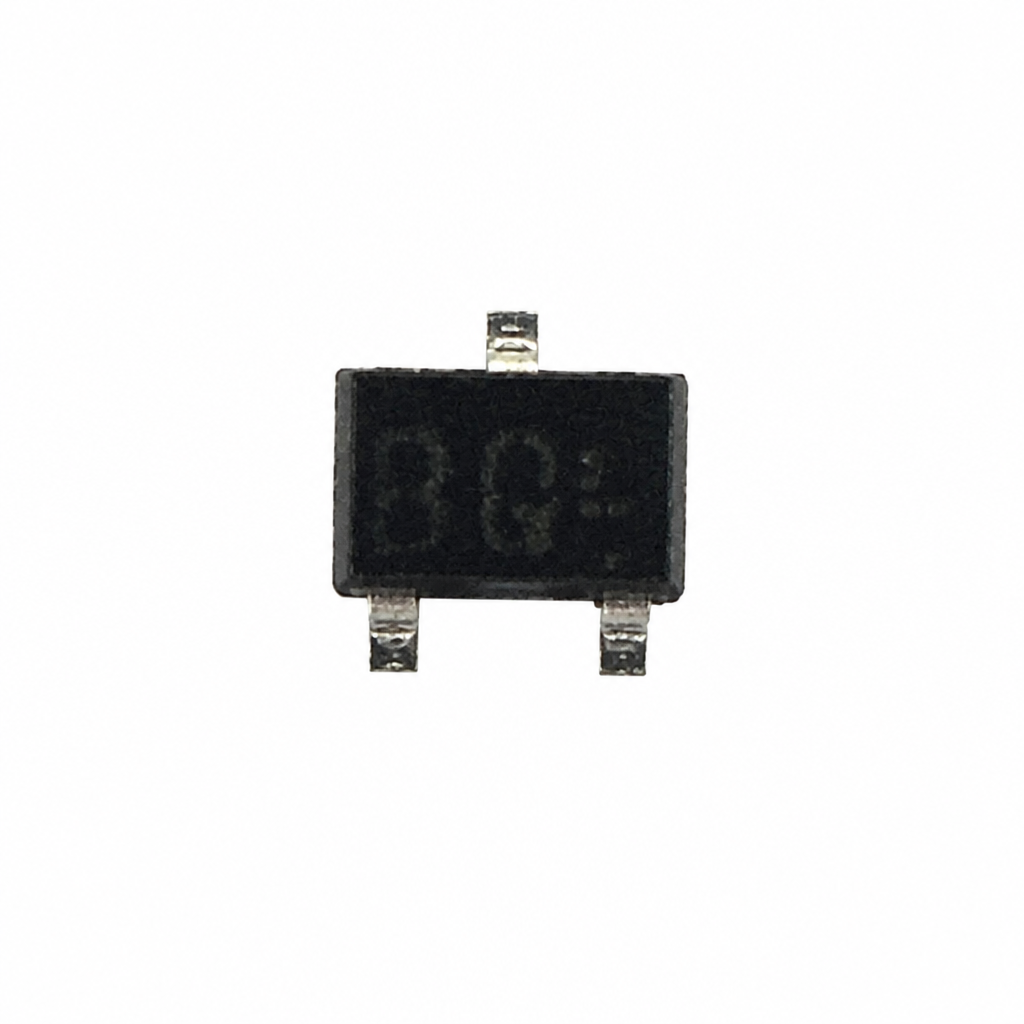

| Корпус | Монтаж | Типичная мощность | Где встречается |
|---|---|---|---|
| TO-92 | Выводной, без радиатора | до 0,5–1 Вт | Маломощные BC547, C1815, 2N3904, 2SA1015 |
| TO-126 / SOT-32 | Выводной, с небольшим радиатором | до 10–15 Вт | BD139, BD140, MJE13002, D882, B772 |
| TO-220 / TO-220F | Выводной, на радиатор | до 50–100 Вт | IRFZ44N, IRF540N, MJE13007, BT136, BTA16 |
| TO-247 / TO-3P | Выводной, на большой радиатор | 100–250 Вт | 2SC5200, 2SA1943, IRFP-серия, IGBT, BTA41 |
| TO-252 (DPAK) / TO-263 (D2PAK) | SMD, теплоотвод через плату | до 30–100 Вт | Силовые ключи на платах ТВ и мониторов, IRF840S |
| SOT-23 / SOT-89 | SMD, маломощный | до 0,3–1 Вт | AO-серия, MMBT, BCP68 и другие SMD-транзисторы |
Популярные транзисторы в каталоге
Самые ходовые позиции раздела и их основные параметры (наличие и характеристики — в карточке товара):
| Модель | Тип | Основные параметры |
|---|---|---|
| 2N2222A | NPN, TO-92 | 40 В, 0,6 А, универсальный маломощный |
| BC547C / BC557C | NPN / PNP, TO-92 | 45 В, 0,1 А, hFE 420–800 |
| C1815 | NPN, TO-92 | 50 В, 0,15 А, аудио и малосигнальные каскады |
| BD139 / BD140 | NPN / PNP, TO-126 | 80 В, 1,5 А, драйверы и предвыходные каскады |
| MJ13007A | NPN высоковольтный, TO-220 | 400 В, 8 А, импульсные БП, ЭПРА |
| IRFZ44N | N-MOSFET, TO-220 | 55 В, 49 А, RDS(on) 17,5 мОм |
| IRF540N | N-MOSFET, TO-220 | 100 В, 33 А |
| IRF840 | N-MOSFET, TO-220 | 500 В, 8 А, импульсные источники питания |
| BU508AXI | NPN высоковольтный, TO-3P | 700 В, 8 А, строчная развёртка |
| 2SC5200 / 2SA1943 | NPN / PNP, TO-3P | 230 В, 15 А, 150 Вт, выход усилителей мощности |
| IRG4PH40UD | IGBT, TO-247 | 1200 В, 41 А, сварочные инверторы |
Оригинал или аналог: что выбрать
Для силовых узлов — выходных каскадов усилителей, ключей сварочных инверторов, строчных транзисторов — лучше брать оригинальные Toshiba, ST, IR, NXP: они выдерживают заявленные токи и температуры. Для маломощных каскадов, сигнальных ключей, макетирования и Arduino подойдут доступные аналоги под маркой Dista — это те же серийные компоненты, проверенные на складе. Если сомневаетесь, напишите модель или пришлите фото платы — подскажем совместимую замену.
Почему транзисторы покупают в Distancionka
- Более 2500 наименований транзисторов, симисторов и тиристоров, 97 % позиций в наличии на складе.
- Розница и опт для сервисных центров.
- Самовывоз в Киеве в день заказа, отправка Новой Почтой по Украине.
- Проверка и подбор аналогов: консультируем по телефону и в мессенджерах.
- Рядом в каталоге — конденсаторы, резисторы, диоды, предохранители, микросхемы и всё для пайки, чтобы собрать заказ на ремонт за один раз.
Выбирайте нужную серию в фильтре по типу и корпусу или введите маркировку в поиск — и купить транзистор в Киеве с доставкой по Украине можно за пару минут.
Вопросы-ответы
Посмотрите маркировку на корпусе сгоревшей детали и введите её в поиск по сайту. У японских транзисторов префикс «2S» на корпусе не печатают: C5200 — это 2SC5200, A1943 — 2SA1943, D882 — 2SD882. Если маркировка не читается, ориентируйтесь на схему или на такой же транзистор в соседнем плече платы и подбирайте аналог по типу, напряжению, току и корпусу. Можно прислать нам фото платы — подскажем подходящую замену.
Да, если совпадают тип (NPN/PNP, N/P-канал MOSFET, IGBT), корпус и цоколёвка. Запас по напряжению и току только повышает надёжность. Для MOSFET дополнительно проверьте сопротивление открытого канала RDS(on) и пороговое напряжение затвора: в схемах с управлением от 3,3–5 В нужны транзисторы логического уровня (серия IRL). Для усилителей звука важно, чтобы совпадала группа по коэффициенту усиления hFE.
Биполярный транзистор управляется током базы и хорошо подходит для усиления сигнала и маломощных ключей. MOSFET управляется напряжением на затворе, почти не потребляет ток управления и быстро переключается, поэтому стоит в импульсных блоках питания и преобразователях. IGBT сочетает управление как у MOSFET и способность держать высокие напряжения и токи, как у биполярного — его ставят в сварочные инверторы, индукционные плиты и частотные преобразователи. Заменять один тип другим без переделки схемы нельзя.
Биполярный транзистор проверяют в режиме «прозвонки диодов»: переходы база-эмиттер и база-коллектор должны показывать падение 0,5–0,7 В в одну сторону и «бесконечность» в другую, а между коллектором и эмиттером в обе стороны не должно быть проводимости. Для MOSFET проверяют отсутствие короткого замыкания между выводами, затем кратковременно подают напряжение на затвор от щупа — исправный ключ открывается и «звонится» между стоком и истоком, после замыкания затвора на исток снова закрывается. Пробитый транзистор показывает короткое замыкание между всеми выводами.
Это группа по коэффициенту усиления hFE. У японских серий: O — низкая, Y — средняя, GR — высокая, BL — очень высокая. У европейских BC: A — 110–220, B — 200–450, C — 420–800. Для ключевых схем группа обычно не критична, а в усилителях и дифференциальных каскадах лучше ставить транзистор той же группы, что и в оригинале.
Да, около 97 % позиций раздела есть на складе в Киеве: можно забрать самовывозом в день заказа. По Украине отправляем Новой Почтой, обычно в день оплаты, доставка занимает 1–2 дня. Для сервисных центров и оптовых покупателей действуют отдельные цены — уточняйте у менеджера.
