Энкодеры: что это и где используются
Энкодеры — это электронные датчики, которые преобразуют механическое движение (вращение или линейный ход) в электрические сигналы. Они широко применяются в автоматике, робототехнике, измерительных системах, панелях управления и интерфейсах для точного определения положения, угла поворота или скорости вращения.
Типы энкодеров

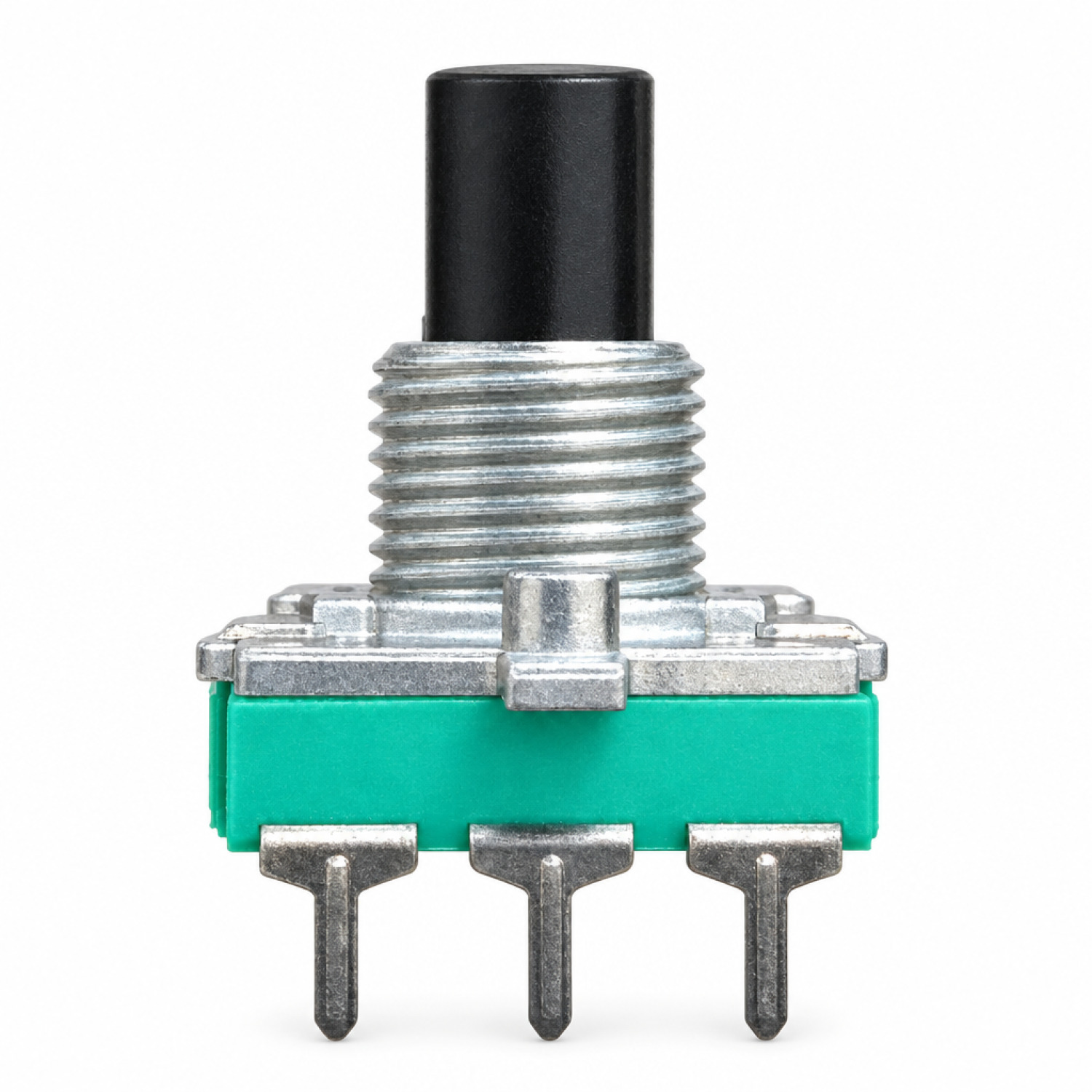

- Инкрементальные энкодеры — определяют относительное смещение. При вращении они выдают серию импульсов, число которых пропорционально углу поворота. Для фиксации абсолютного положения требуется начальная точка отсчета.
- Абсолютные энкодеры — обеспечивают уникальный цифровой код положения на каждом угле поворота. Это позволяет точно считывать позицию без необходимости калибровки после включения.
- Оптические энкодеры — используют диски с прозрачными/непрозрачными сегментами и фотоэлементы для формирования сигналов. Отличаются высокой точностью и надежностью.
- Магнитные энкодеры — создают сигнал на основе магнитного поля. Они устойчивы к пыли и вибрациям и подходят для сложных условий эксплуатации.
Как работают энкодеры
Энкодеры преобразуют механическое движение в цифровые или аналоговые сигналы. При вращении вала встроенный датчик фиксирует изменение положения и формирует импульсы или код, который затем считывается микроконтроллером. Эти данные используются для измерения углов, скорости, направления и положения объектов.
Где применяются энкодеры
- робототехника и автоматические механизмы;
- системы управления двигателями и сервоприводами;
- числовое программное управление (ЧПУ);
- панели управления и пользовательские интерфейсы;
- измерительные и контрольные приборы.
Как выбрать энкодер
- Тип энкодера — инкрементальный для относительных измерений, абсолютный — для фиксированных позиций.
- Разрешение — количество импульсов или значений на оборот. Чем выше, тем точнее измерение.
- Интерфейс — цифровой, аналоговый или шину данных для связи с контроллером.
- Форм-фактор и размер — выбирается под конструкцию устройства.
- Условия эксплуатации — степень защиты от пыли, вибрации, влажности.
Преимущества покупки энкодеров на distancionka.com
- широкий выбор энкодеров для различных задач;
- компоненты для автоматизации, DIY-проектов и профессиональных устройств;
- возможность подобрать модель под точные требования;
- удобное оформление заказа и доставка;
- подборка сопутствующих элементов для монтажа.
Энкодеры — важный элемент в системах позиционирования и управления. Правильный выбор позволяет добиться высокой точности, надежности и удобства в эксплуатации вашего устройства.
Вопросы-ответы
TTL (Transistor-Transistor Logic) и RS422 являются распространенными электрическими интерфейсами для инкрементальных энкодеров.
- TTL: предлагает более низкое напряжение и обычно используется для коротких расстояний передачи сигнала (до нескольких метров). Он проще и дешевле.
- RS422: использует дифференциальную передачу сигнала, что обеспечивает лучшую помехоустойчивость и позволяет передавать сигнал на гораздо большие расстояния (до 100 метров и более). Для промышленных сред с возможными электромагнитными помехами RS422 является предпочтительным выбором.
Разрешение энкодера определяет, насколько точно он может измерять положение. Для инкрементальных энкодеров оно обычно указывается в импульсах на оборот (PPR) или на миллиметр/дюйм для линейных. Для абсолютных энкодеров - в битах или общем количестве уникальных позиций.
Более высокое разрешение означает более точное измерение, что критически важно для приложений, требующих высокой точности позиционирования, например, в станках с ЧПУ или прецизионной робототехнике.
При выборе энкодера необходимо учитывать следующие факторы:
- Тип движения: вращательное или линейное.
- Требуемая точность: разрешение энкодера (количество импульсов на оборот или длина).
- Условия эксплуатации: рабочая температура, степень защиты от пыли и влаги (IP-рейтинг), вибрации.
- Интерфейс подключения: TTL, RS422, SSI, BiSS и др.
- Тип вывода: инкрементальный или абсолютный.

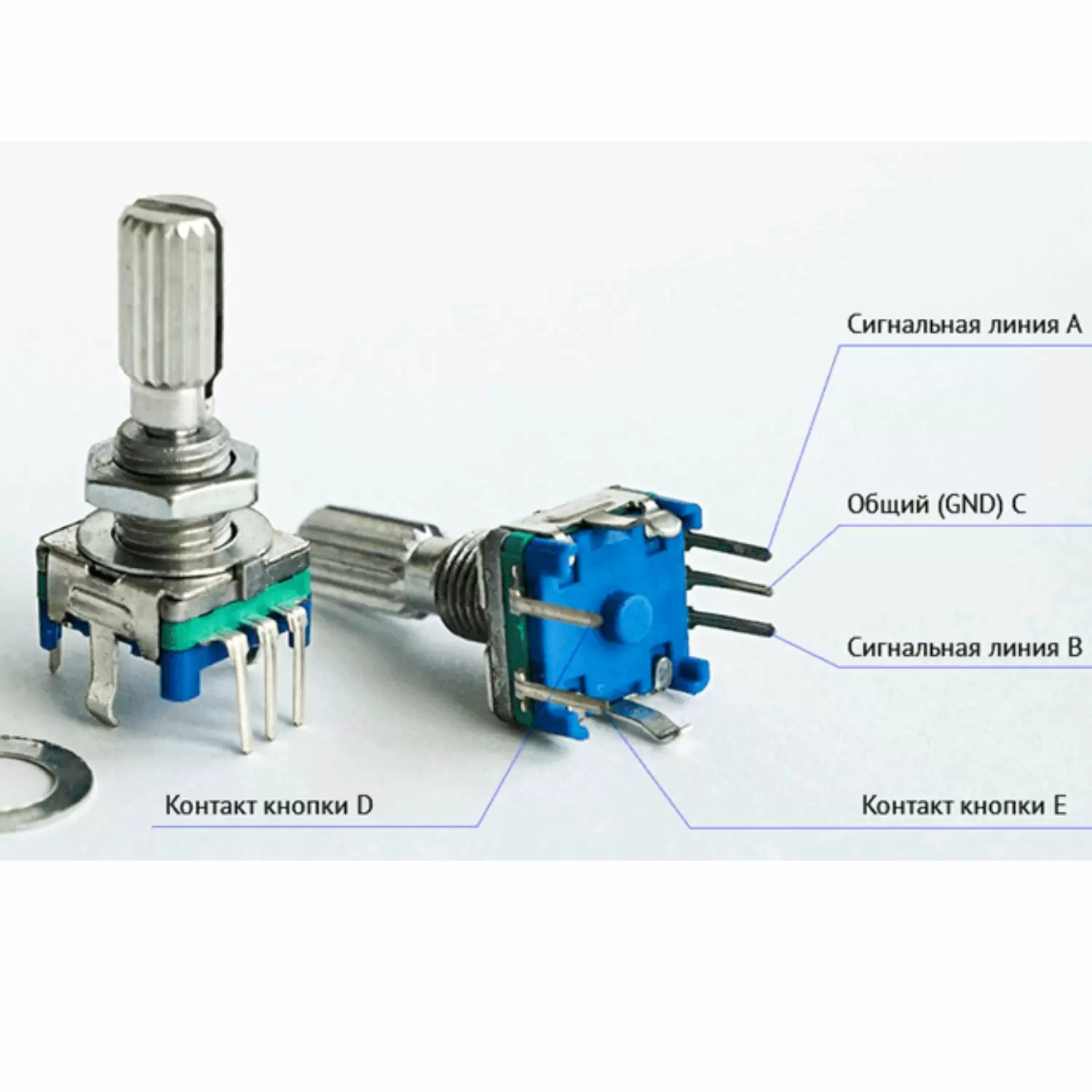

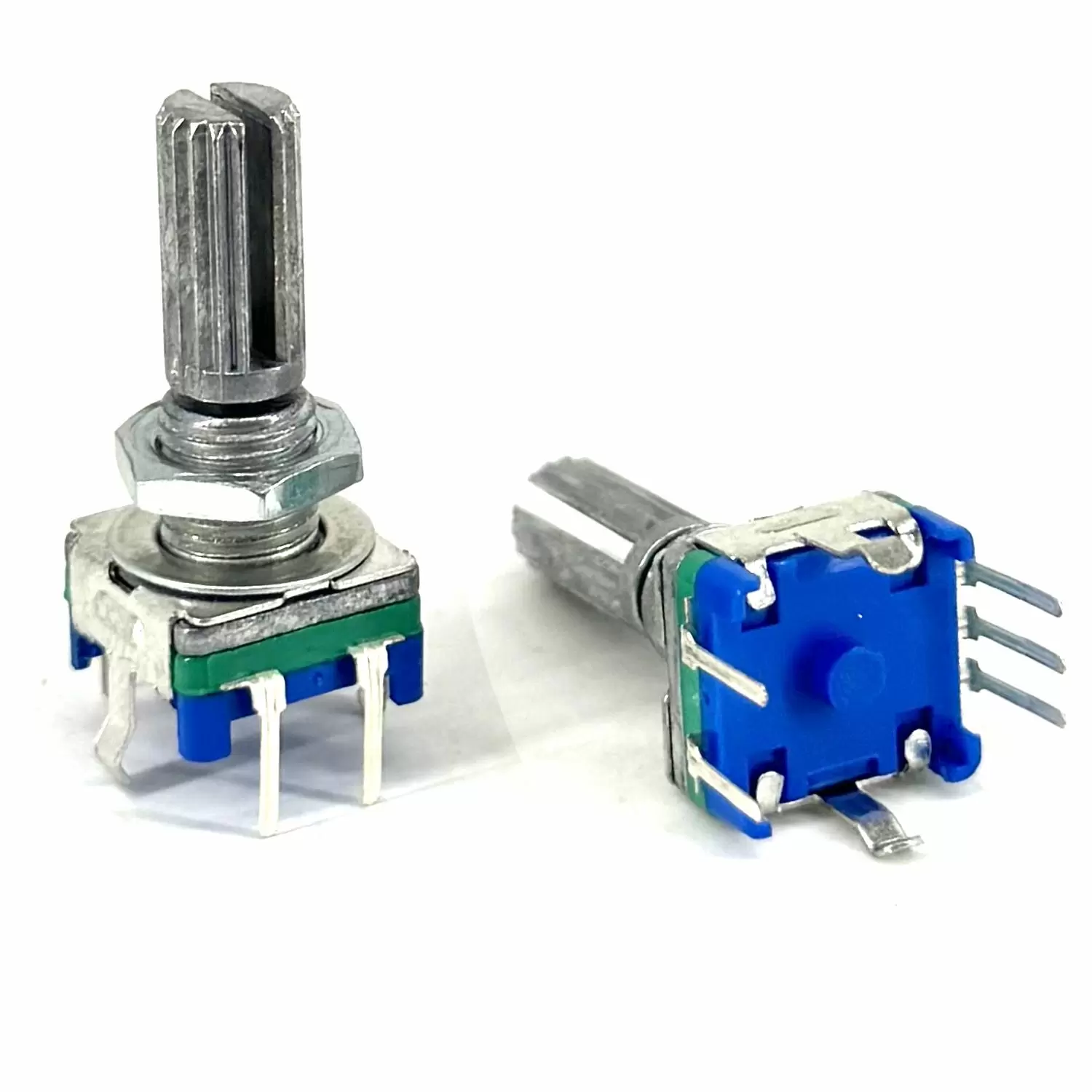

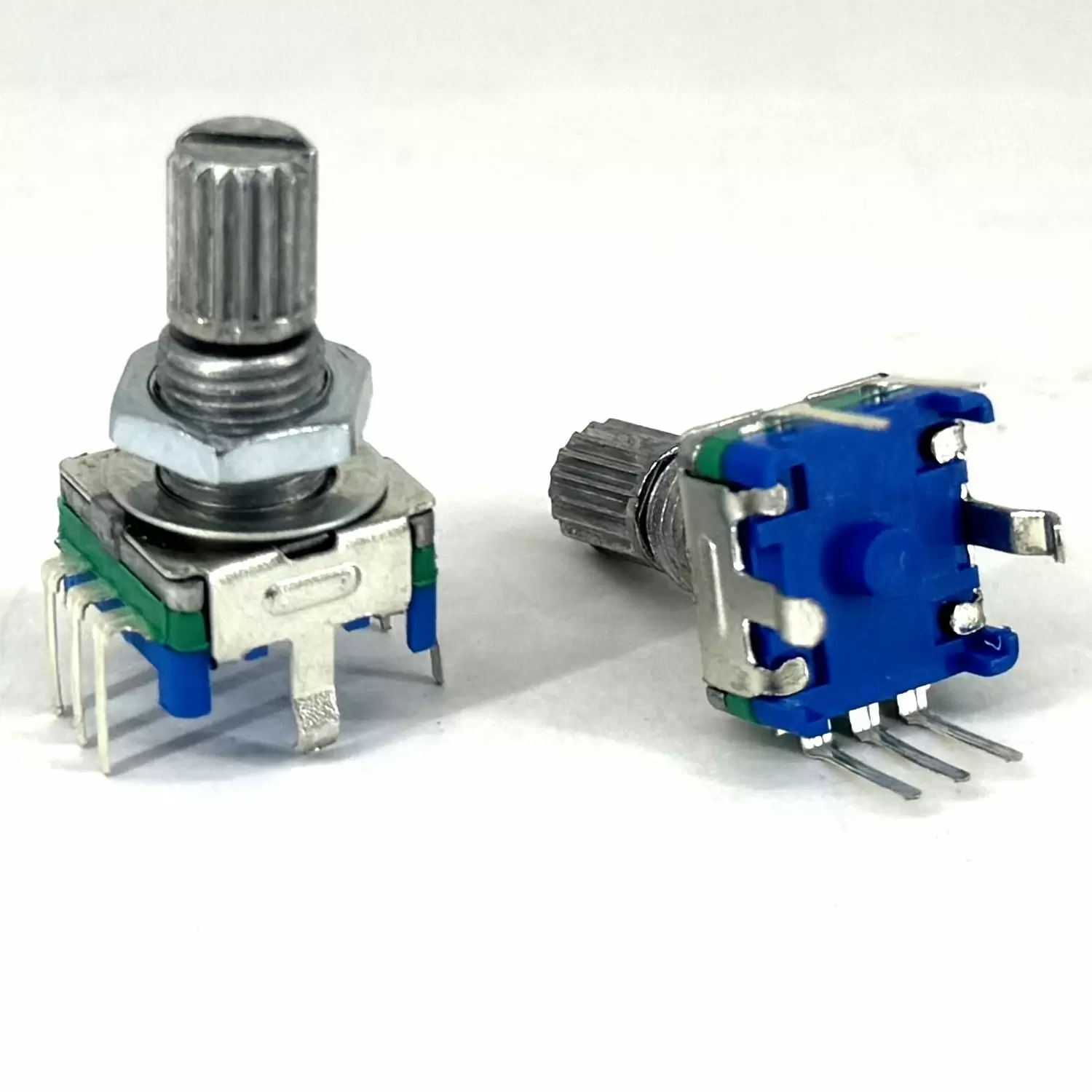

- Дополнительные функции: например, наличие кнопки-переключателя или индикатора.
Наши специалисты готовы помочь вам подобрать оптимальное решение.
Существует два основных типа энкодеров: инкрементальные и абсолютные.
- Инкрементальные энкодеры: генерируют импульсы, которые подсчитываются для определения изменения положения. Они проще и дешевле, но теряют информацию о положении при отключении питания.
- Абсолютные энкодеры: выдают уникальный код для каждого положения, сохраняя информацию о позиции даже после отключения питания. Они дороже, но обеспечивают абсолютное знание положения.
Энкодеры - это устройства, которые преобразуют механическое движение (вращение или линейное перемещение) в электрический сигнал. Они используются для определения положения, скорости или направления движения в различных промышленных и бытовых приложениях, таких как робототехника, станки с ЧПУ, принтеры и системы автоматизации.
