Электролитический конденсатор — полярный алюминиевый конденсатор большой ёмкости, который сглаживает пульсации после выпрямителя, накапливает энергию и фильтрует питание микросхем. Именно он чаще всего выходит из строя первым: электролит высыхает, ёмкость падает, растёт ESR, а на корпусе появляется вздутие или следы подтёков. Симптомы знакомы каждому мастеру: устройство не включается или стартует со второго раза, блок питания свистит, LED-лампа мерцает, телевизор долго «думает» при запуске, усилитель гудит на низких частотах.
В интернет-магазине Distancionka собран рабочий набор электролитов для ремонта и сборки: Samwha, Hitano, ChongX, CapXon, Jamicon — низковольтные для плат и высоковольтные 400–450 В для сетевых фильтров импульсных блоков питания. Большинство ходовых номиналов есть на складе в Киеве, отправка в день заказа.
Где применяются электролитические конденсаторы
- Импульсные блоки питания и зарядные устройства — входной фильтр 400–450 В (22–150 мкФ) и выходные фильтры 10–50 В (470–4700 мкФ, LOW ESR).
- Телевизоры и мониторы — платы питания и подсветки, где ставят 105 °C серии из-за нагрева.
- LED-лампы и драйверы светодиодов — миниатюрные конденсаторы 400 В на 2,2–10 мкФ и низковольтные на выходе драйвера.
- Автоэлектроника и сабвуферы — фильтры питания усилителей, стабилизация бортовой сети, конденсаторы 25–63 В большой ёмкости.
- Бытовая техника — платы управления котлов, насосов, холодильников, стиральных и посудомоечных машин.
- Аудиотехника — межкаскадные и фильтрующие конденсаторы усилителей, где важны ёмкость и низкий ESR.
Как подобрать электролитический конденсатор для замены

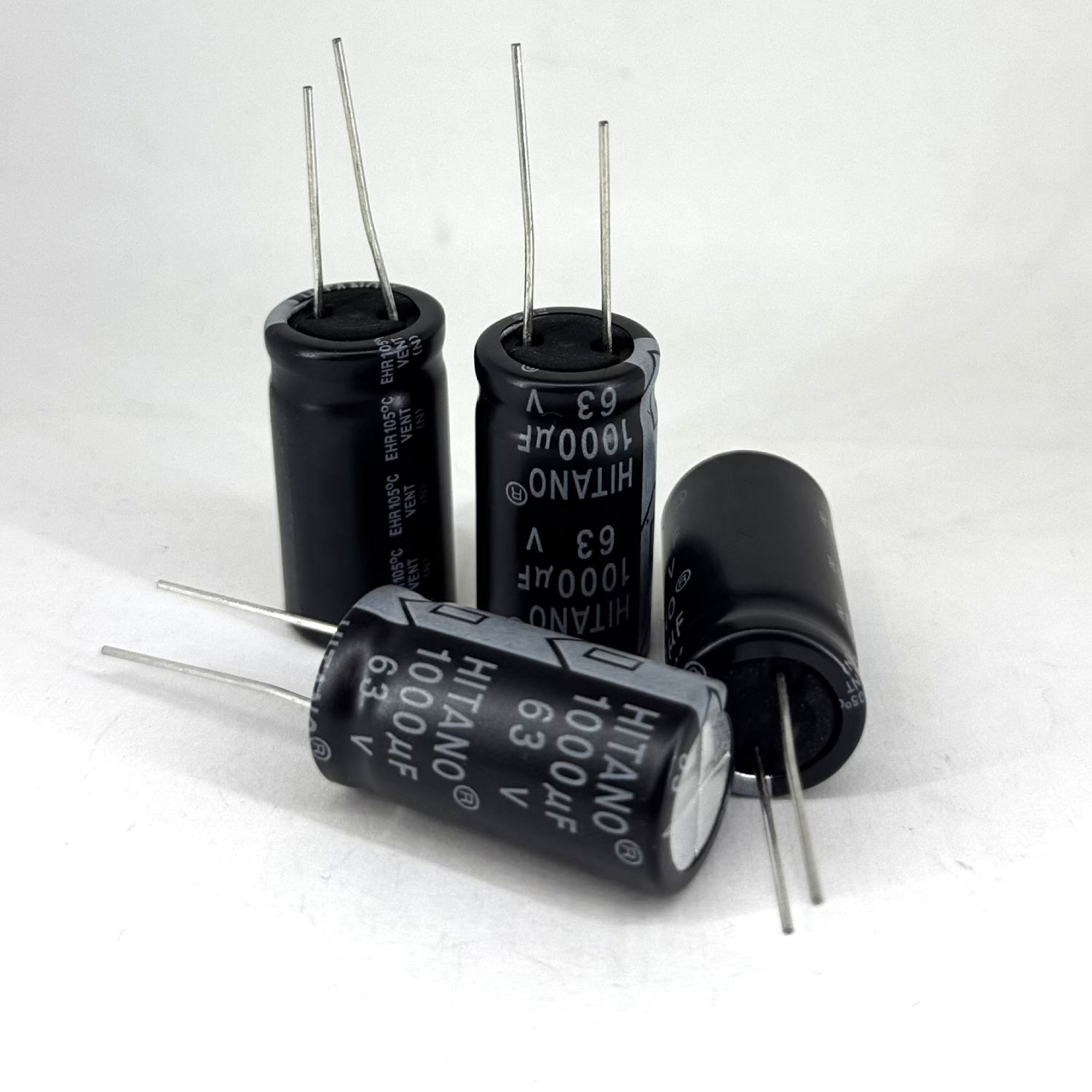

На корпусе конденсатора указаны ёмкость (мкФ или µF), рабочее напряжение (В или V), максимальная температура (85 °C или 105 °C) и полоса со знаком «−» у отрицательного вывода. Сверяйте четыре параметра: ёмкость, напряжение, температуру и габариты. Ниже — что можно менять при подборе аналога, а что нет.
| Параметр | Что означает | Можно ли отклоняться при замене |
|---|---|---|
| Ёмкость, мкФ | Сколько заряда накапливает конденсатор. Стандартный ряд: 1, 2,2, 4,7, 10, 22, 47, 100, 220, 470, 1000, 2200, 4700, 10 000 мкФ | Ставьте такую же. В фильтрах питания допустимо на одну ступень больше (470 → 680 мкФ), в таймерах и фильтрах сигнала — только точное значение |
| Напряжение, В | Максимальное постоянное напряжение, которое выдерживает конденсатор | Можно выше (16 В → 25 В), нельзя ниже. Запас 20–30 % над реальным напряжением в цепи продлевает срок службы |
| Температура, °C | Максимальная рабочая температура: 85 °C или 105 °C | 105 °C вместо 85 °C — всегда можно, обратно — нежелательно, особенно в блоках питания и рядом с радиаторами |
| ESR (эквивалентное последовательное сопротивление) | Внутренние потери; чем ниже, тем меньше конденсатор греется на высоких частотах | LOW ESR вместо обычного — можно и нужно в импульсных схемах; обычный вместо LOW ESR — быстро выйдет из строя |
| Размер, мм (диаметр × высота) | Габариты корпуса и шаг выводов (2,0 / 2,5 / 3,5 / 5,0 / 7,5 мм) | Должен поместиться на плату; чуть меньший диаметр при том же шаге выводов подходит, больший — проверьте место и соседние детали |
| Полярность | Полоса на корпусе — «минус», длинный вывод — «плюс» | Перепутать нельзя: конденсатор перегревается и вздувается за минуты |
85 °C, 105 °C или LOW ESR: какой выбрать

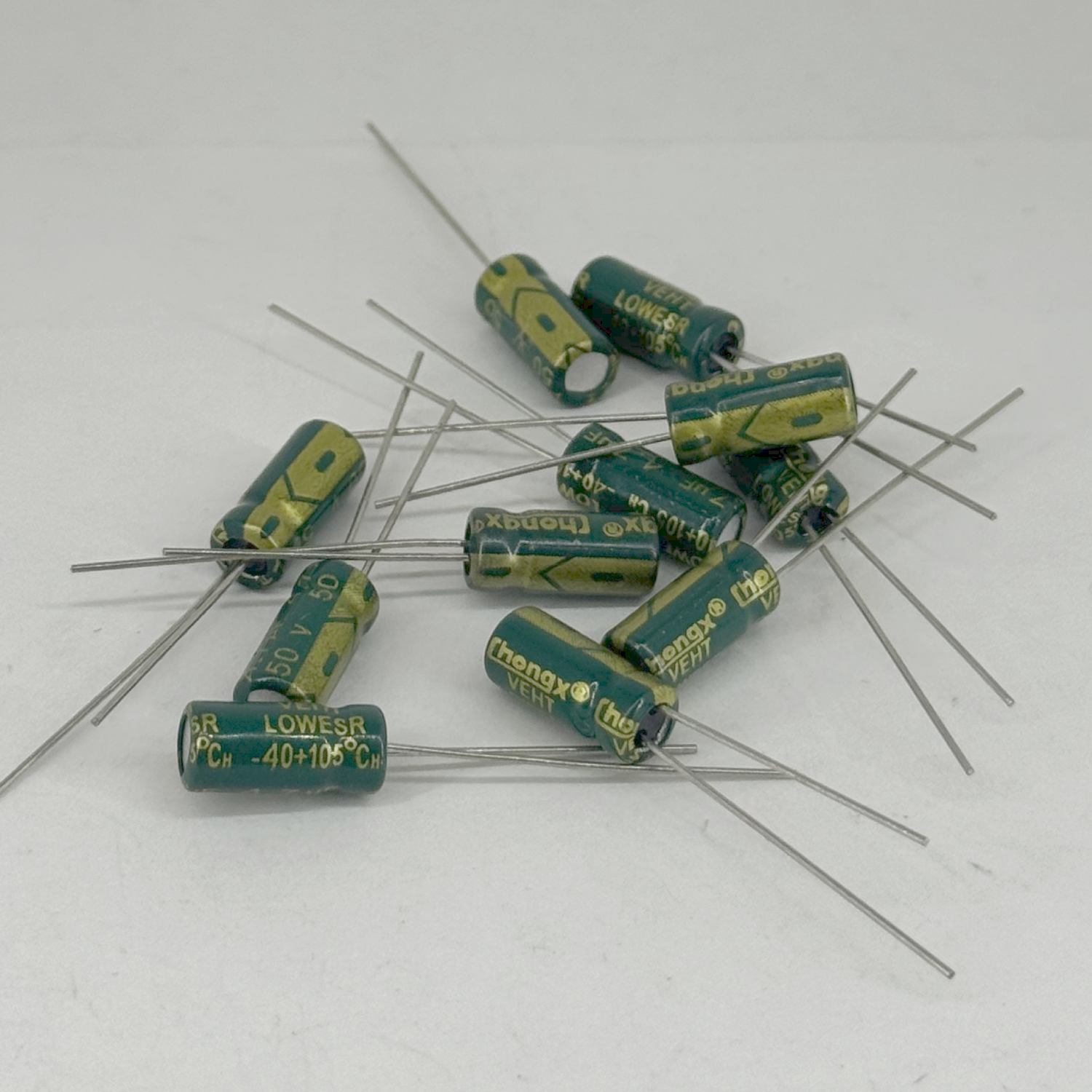

| Серия | Где ставить | Особенности |
|---|---|---|
| Стандартные 85 °C | Аудио, платы управления, автоэлектроника без сильного нагрева, фильтры низкой частоты | Самый широкий ряд номиналов, срок службы 2000 ч при 85 °C — в реальных условиях при 45–55 °C это годы работы |
| 105 °C | Блоки питания, телевизоры, LED-драйверы, всё, что стоит рядом с радиаторами и трансформаторами | Каждые 10 °C ниже максимума удваивают ресурс: конденсатор 105 °C при 65 °C служит в 4 раза дольше, чем 85 °C в тех же условиях |
| LOW ESR (105 °C) | Выходные фильтры импульсных БП, материнские платы, видеокарты, зарядные устройства, инверторы | Низкое сопротивление на частотах 50–500 кГц, меньше нагрев от пульсаций. В каталоге помечены «LOW ESR» в названии |
Популярные номиналы в каталоге
Самые ходовые сочетания напряжения и ёмкости — по ссылкам открываются подборки с наличием:
| Номинал | Типичный размер | Где обычно стоит |
|---|---|---|
| 100 мкФ × 16 В | 5 × 11 мм | Платы управления, Arduino, фильтры питания микросхем |
| 470 мкФ × 25 В | 8 × 12 мм | Выходные фильтры адаптеров и зарядных |
| 1000 мкФ × 25 В | 10 × 17 мм | Блоки питания 12 В, роутеры, приставки, автоэлектроника |
| 1000 мкФ × 35 В | 13 × 21 мм | Питание усилителей, LED-драйверы, платы ТВ |

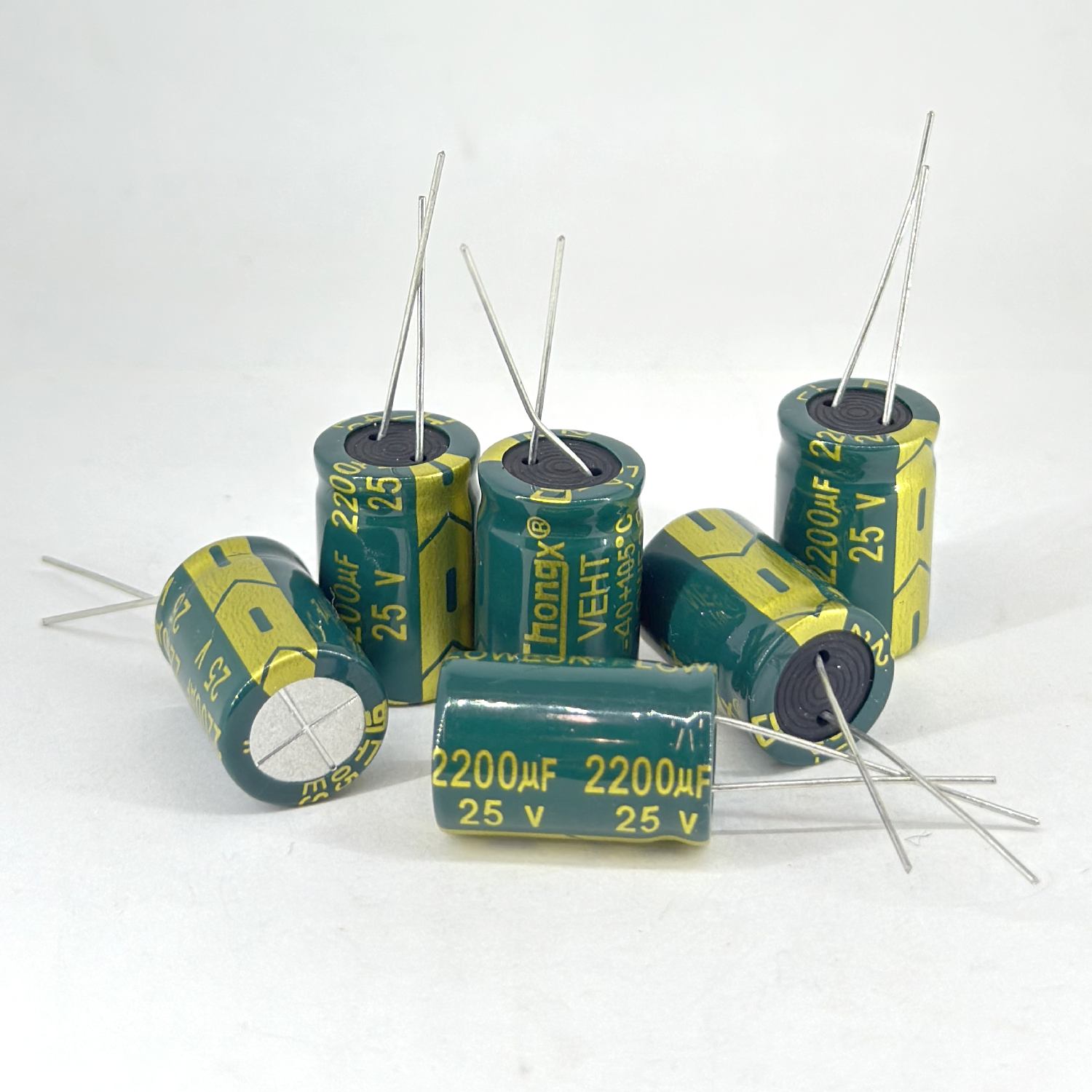

| 2200 мкФ × 25 В | 13 × 25 мм | Компьютерные и лабораторные БП, сабвуферы |
| 2200 мкФ × 50 В | 16 × 30 мм | Усилители мощности, инверторы, автозвук |

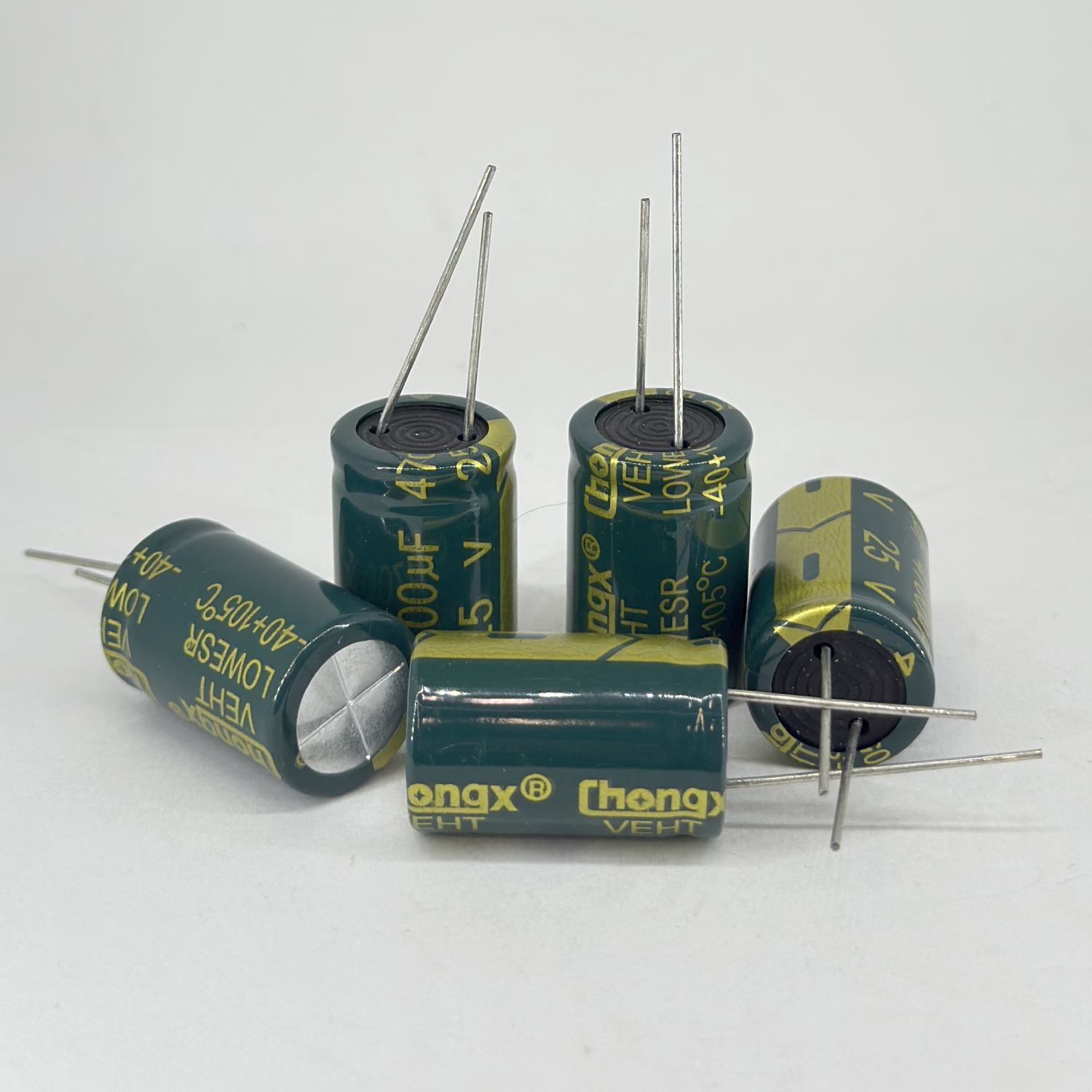

| 4700 мкФ (16–50 В) | 16 × 36 мм | Фильтры мощных БП и усилителей |
| 47 мкФ × 400 В | 12,5 × 30 мм | Входной фильтр зарядных и адаптеров до 30 Вт |
| 100 мкФ × 400 В | 18 × 35 мм | Сетевой фильтр БП телевизоров, мониторов, ноутбуков |

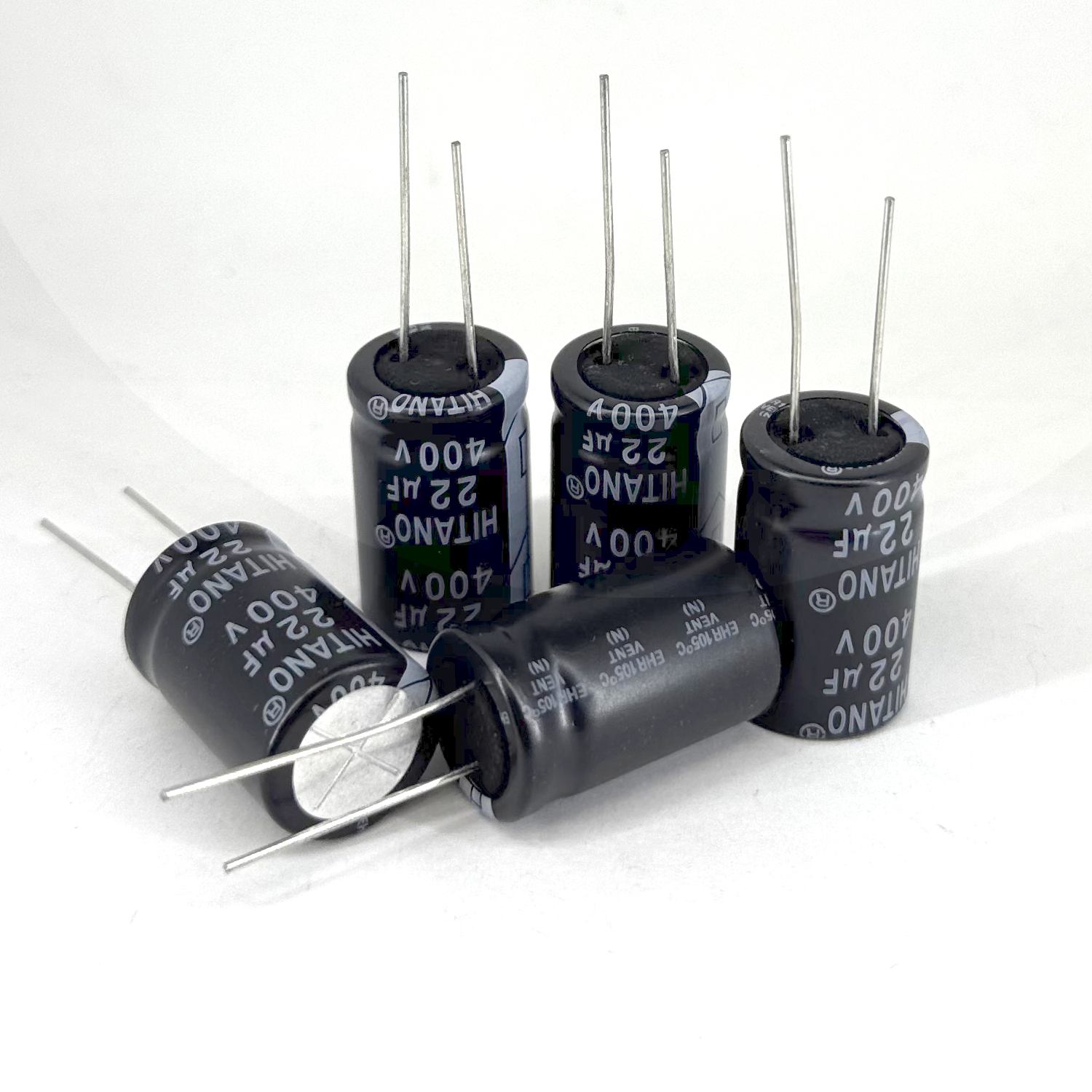

| 22 мкФ × 450 В | 13 × 21 мм | LED-драйверы, зарядные, малые импульсные БП |
| 1 мкФ × 250 В | 6,3 × 11 мм | Дежурное питание БП, платы ТВ, LED-лампы |
Полный ряд по напряжению: 16 В, 25 В, 35 В, 50 В, 63 В, 400 В, 450 В; по ёмкости: 100 мкФ, 470 мкФ, 1000 мкФ, 2200 мкФ.
Как понять, что конденсатор неисправен
- Осмотр. Вздутая или вскрытая верхняя крышка, подтёки электролита у основания, поднятый над платой корпус — конденсатор под замену без измерений.
- ESR-метр. Самый надёжный способ, часто прямо в плате: для конденсаторов 100–1000 мкФ ESR должен быть в пределах десятых долей ома, рост в несколько раз означает высыхание.
- Мультиметр. В режиме измерения ёмкости показывает падение ёмкости, а в режиме сопротивления — утечку (сопротивление не растёт до мегаом). Перед измерением конденсатор выпаивают и разряжают.
- Косвенно. Если в блоке питания вздулся один конденсатор, меняют всю группу рядом — остальные пережили тот же нагрев.
Почему электролитические конденсаторы покупают в Distancionka
- Более 230 номиналов от 1 до 22 000 мкФ и от 6,3 до 450 В, серии 85 °C, 105 °C и LOW ESR.
- Проверенные производители: Samwha, Hitano, ChongX, CapXon, Jamicon.
- Подбор по фильтру: напряжение, ёмкость, диаметр, высота, температура.
- Самовывоз в Киеве, отправка Новой Почтой по Украине в день заказа, розница и опт для сервисных центров.
- В соседних разделах — керамические конденсаторы, пуско-рабочие конденсаторы, диоды, транзисторы и припой, чтобы собрать всё для ремонта одним заказом.
Выберите напряжение и ёмкость в фильтре или введите номинал в поиск — и купить электролитический конденсатор нужного размера в Киеве с доставкой по Украине можно за пару минут.
Вопросы-ответы
На большее напряжение — да, всегда: конденсатор 25 В вместо 16 В при той же ёмкости будет работать дольше. С ёмкостью осторожнее: в фильтрах питания допустимо взять на одну ступень больше (например, 470 вместо 330 мкФ), но в цепях таймеров, задержки запуска, фильтрах сигнала и обратной связи ёмкость должна совпадать. Меньшее напряжение ставить нельзя.
ESR — внутреннее сопротивление конденсатора. У LOW ESR серий оно в несколько раз ниже, поэтому конденсатор меньше греется от пульсаций тока на частотах 50–500 кГц. Такие ставят на выходе импульсных блоков питания, в материнских платах, видеокартах, зарядных устройствах и инверторах. Обычный конденсатор на этом месте перегреется и вздуется за несколько месяцев, а LOW ESR вместо обычного можно ставить в любой схеме.
На корпусе есть вертикальная полоса с знаком «−» — это отрицательный вывод. У нового конденсатора длинный вывод — «плюс», короткий — «минус». На плате «плюс» обычно обозначен знаком «+» или закрашенной половиной круга рядом с отверстием под «минус». При обратном включении конденсатор быстро перегревается и вздувается, поэтому перед пайкой сверьте оба обозначения.
Проверьте два момента: диаметр корпуса и шаг выводов. Чуть меньший конденсатор с тем же шагом выводов ставится без переделок. Если он больше по диаметру или выше, убедитесь, что не мешает соседним деталям и крышке корпуса; при другом шаге выводов их можно аккуратно отогнуть на 1–2 мм. На платах блоков питания также важно, чтобы конденсатор не касался радиатора.
Основные причины — нагрев, пульсации тока выше допустимых, превышение напряжения и естественное высыхание электролита. Срок службы удваивается на каждые 10 °C ниже максимальной температуры, поэтому в блоках питания и рядом с радиаторами ставьте серии на 105 °C, а в высокочастотных цепях — LOW ESR. Запас по напряжению 20–30 % тоже заметно продлевает ресурс.
Точнее всего — ESR-метром: он измеряет внутреннее сопротивление прямо в плате, и значение в несколько раз выше нормы указывает на высохший конденсатор. Мультиметр в режиме ёмкости работает только на выпаянном и разряженном конденсаторе. Косвенные признаки: вздутая крышка, подтёки у основания, свист блока питания, мерцание подсветки, повторные попытки запуска.
