Резисторы — базовые радиокомпоненты, которые встречаются практически в любой электронике: от простых LED-подсветок до блоков питания и контроллеров. Их основная задача — ограничивать ток, делить напряжение, задавать режимы работы транзисторов и микросхем, а также формировать временные цепочки (RC) и фильтры. В каталоге вы найдёте выводные и SMD-резисторы, переменные и подстроечные резисторы, а также промышленные потенциометры — под задачи ремонта, сборки и разработки.
Основные виды резисторов
- Постоянные резисторы — фиксированное сопротивление. Используются для ограничения тока, формирования делителей напряжения, подтяжек (pull-up/pull-down) и защиты входов микроконтроллеров.
- Переменные резисторы (потенциометры) — сопротивление меняется поворотом оси. Подходят для регулировки громкости, яркости, чувствительности, уставок и калибровок.
- Подстроечные резисторы (триммеры) — настройка выполняется редко (например, при первичной калибровке платы). Часто используются в датчиках, усилителях и источниках питания.
- Многооборотные потенциометры — точная настройка (несколько оборотов до конца хода). Удобны, когда важна «тонкая» регулировка без скачков.
Как выбрать резистор: 6 ключевых параметров
- Сопротивление (Ω). Выбирается по расчёту схемы. Для типовых задач часто берут: 220–1kΩ для светодиодов, 4.7–10kΩ для подтяжек, 100kΩ–1MΩ для входных цепей и делителей.
- Мощность (Вт). Важна для надёжности. Оцените рассеиваемую мощность: P = U² / R или P = I² · R. Рекомендуется брать запас 1.5–2 раза.
- Допуск (точность). Для обычной электроники достаточно 5% (E24), для более точных узлов — 1% (E96) и ниже.
- Форм-фактор. Выводные — удобны для монтажа и прототипирования, SMD — для компактных плат. Для SMD учитывайте типоразмер (например, 0603/0805/1206) и допустимую мощность.
- Температурный коэффициент (TCR). Важен в измерительных цепях и прецизионных делителях. Чем ниже TCR, тем стабильнее сопротивление при нагреве.
- Назначение и условия. Для вибраций/производства выбирают более надёжные серии, для частых регулировок — качественные потенциометры, для редкой настройки — подстроечники.
Быстрые подсказки по подбору
Ограничить ток светодиода
Рассчитайте сопротивление по формуле R = (Uпит − Uled) / I. Мощность берите с запасом. Для Arduino-проектов часто используют 220–330Ω.
Подтяжка входа (pull-up/pull-down)
Стандартный диапазон — 4.7kΩ–10kΩ. Меньше — выше потребление, больше — ниже помехоустойчивость.
Делитель напряжения
Подбирайте соотношение резисторов под требуемое напряжение. Если делитель идёт на АЦП, учитывайте входное сопротивление и помехи.
Регулировка параметра
Для точной настройки — многооборотные потенциометры (например, 3590S-2), для компактных плат — подстроечные (например, 3296W).
Таблица: что выбрать под задачу
| Задача | Рекомендуемый тип | На что обратить внимание |
|---|---|---|
| Ремонт и навесной монтаж | Выводные постоянные | Мощность (0.25/0.5/1 Вт), допуск 5% или 1% |
| Компактная плата | SMD-резисторы | Типоразмер (0603/0805/1206), мощность, допуск |
| Редкая калибровка | Подстроечные | Тип регулировки, ресурс, удобство доступа на плате |
| Частая регулировка | Потенциометры | Качество дорожки, плавность хода, крепление, длина оси |
| Точная настройка | Многооборотные | Количество оборотов, стабильность, механическая надёжность |
Почему выгодно покупать резисторы в distancionka.com
- Подбор компонентов под разные проекты: от ремонта до разработки.
- Удобные варианты резисторов: выводные, SMD, переменные и подстроечные.
- Можно собрать корзину «всё для пайки и сборки» в одном месте.

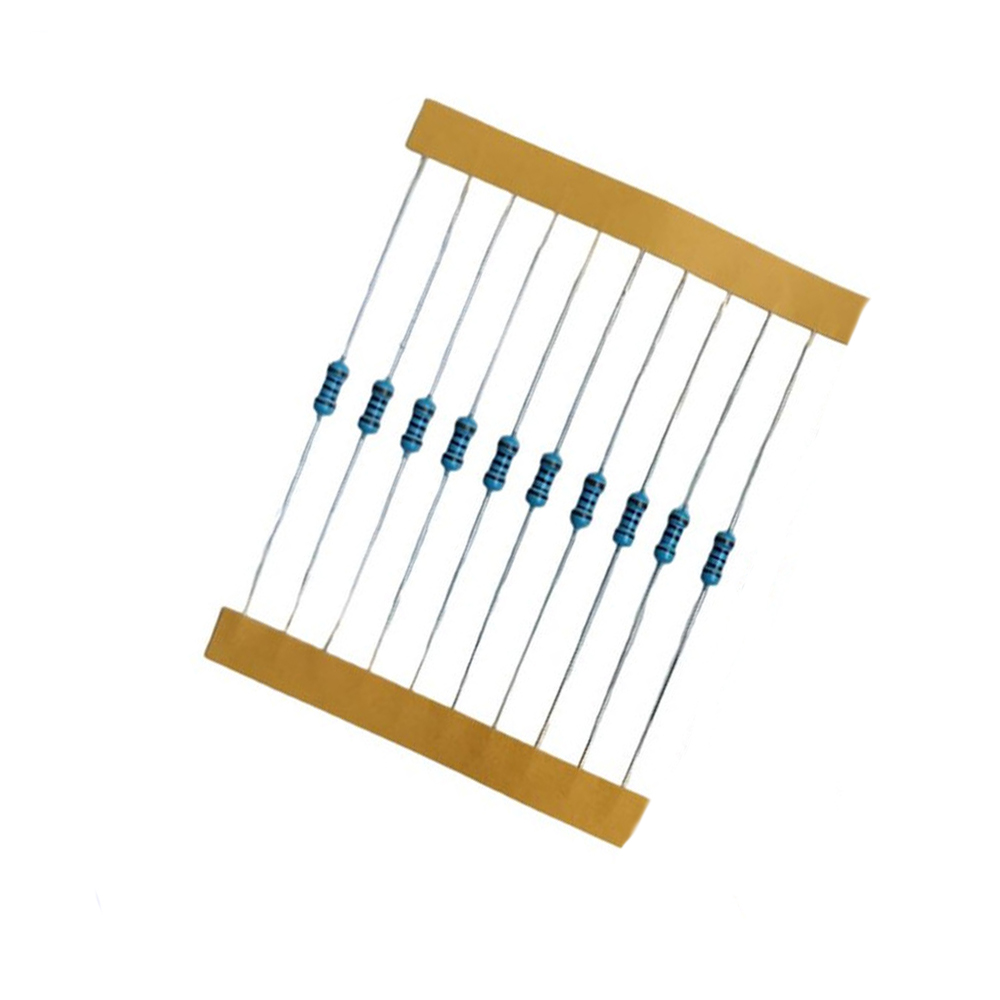

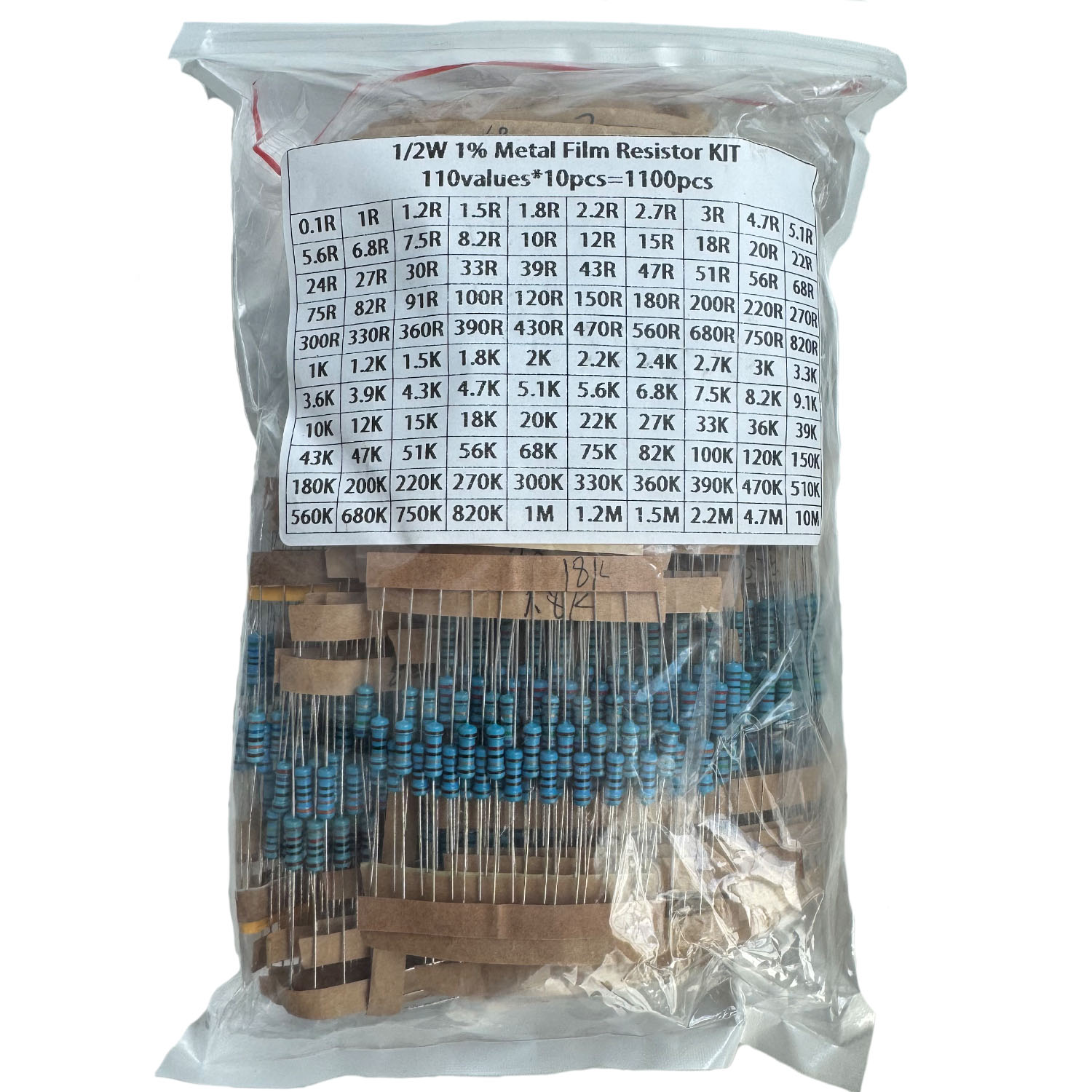

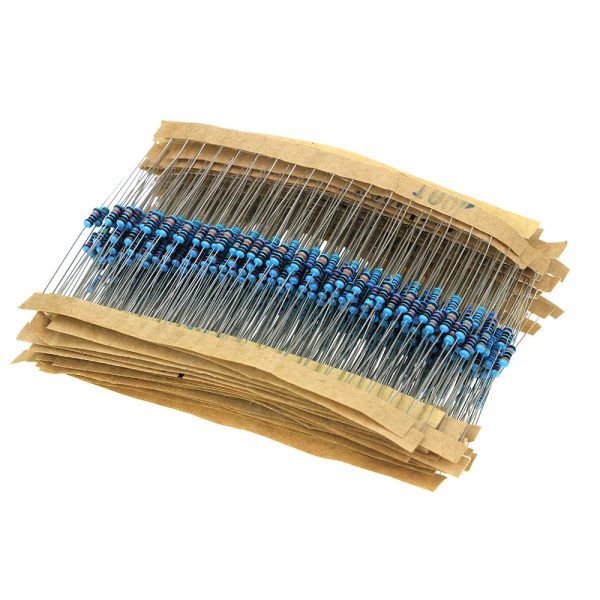

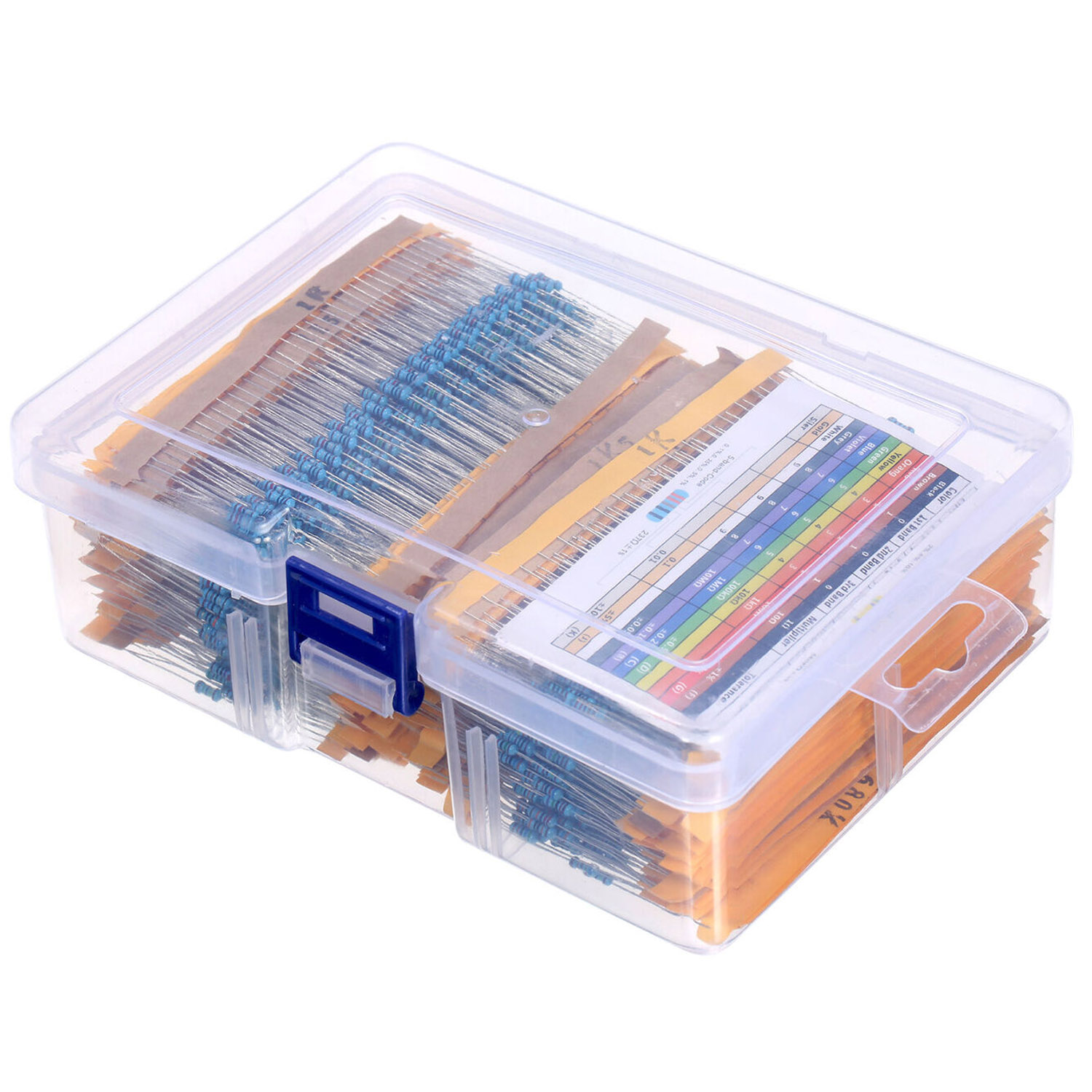

Если вы сомневаетесь в номинале или мощности — выбирайте резистор с запасом по мощности и более точным допуском, либо ориентируйтесь на схему/даташит. Для проектов с Arduino и похожими платформами удобно держать набор популярных номиналов (E24) и несколько потенциометров для настройки.
Вопросы-ответы
Для точных измерений и аудиоаппаратуры, где важны стабильность, низкий уровень шума и минимальные искажения, рекомендуется выбирать высококачественные металлопленочные резисторы с малым допуском (например, ±1% или ±0.1%). Проволочные резисторы также могут использоваться в силовых частях аудиоаппаратуры благодаря их способности рассеивать мощность.
Мощность резистора определяется по формуле P = I²R (где P - мощность, I - ток через резистор, R - сопротивление резистора) или P = V²/R (где V - напряжение на резисторе). Важно выбирать резистор с запасом мощности (обычно в 2-3 раза больше расчетной), чтобы он не перегревался и имел долгий срок службы. Учитывайте также условия охлаждения.
Различные типы резисторов имеют свои особенности:
- Углеродистые резисторы: Наиболее дешевые, но имеют низкую точность и стабильность. Хорошо подходят для общих применений.
- Металлопленочные резисторы: Отличаются хорошей точностью, стабильностью и низким уровнем шума. Часто используются в прецизионных схемах.
- Проволочные резисторы: Способны рассеивать большую мощность, обладают высокой точностью и стабильностью. Применяются в силовых схемах и нагрузочных резисторах.
При выборе резистора важно учитывать следующие параметры:
- Номинальное сопротивление (в Омах, Ом).
- Допустимая мощность рассеивания (в Ваттах, Вт).
- Точность (допуск), обозначающая допустимое отклонение от номинального сопротивления (например, ±5%).
- Тип резистора (например, углеродистый, металлопленочный, проволочный), который влияет на его характеристики и применение.
- Температурный коэффициент сопротивления (ТКС).
Резистор - это пассивный электронный компонент, который оказывает определенное сопротивление протеканию электрического тока. Он используется для ограничения силы тока, создания делителей напряжения, согласования импедансов и во многих других целях в электронных схемах.
