Транзистор — напівпровідниковий прилад, який підсилює сигнал або працює як електронний ключ. Він є практично в будь-якій схемі: в імпульсних блоках живлення, інверторах, підсилювачах звуку, зарядних пристроях, платах телевізорів, пральних машин і мікрохвильових печей. Коли транзистор виходить з ладу, пристрій перестає вмикатися, гріється, «йде в захист» або працює зі спотвореннями. У більшості випадків заміна одного транзистора повертає техніку до життя, а сама деталь коштує недорого.
В інтернет-магазині Distancionka можна купити транзистори для ремонту та розробки електроніки: малопотужні й силові, вивідні та SMD, оригінальні Toshiba, NEC, ST, International Rectifier, NXP, Mitsubishi та доступні аналоги. Більшість каталогу є на складі в Києві, тому замовлення відправляємо в день оплати.
Які транзистори є в каталозі
Розділ зібраний так, щоб закрити типові задачі майстра з ремонту та радіоаматора:

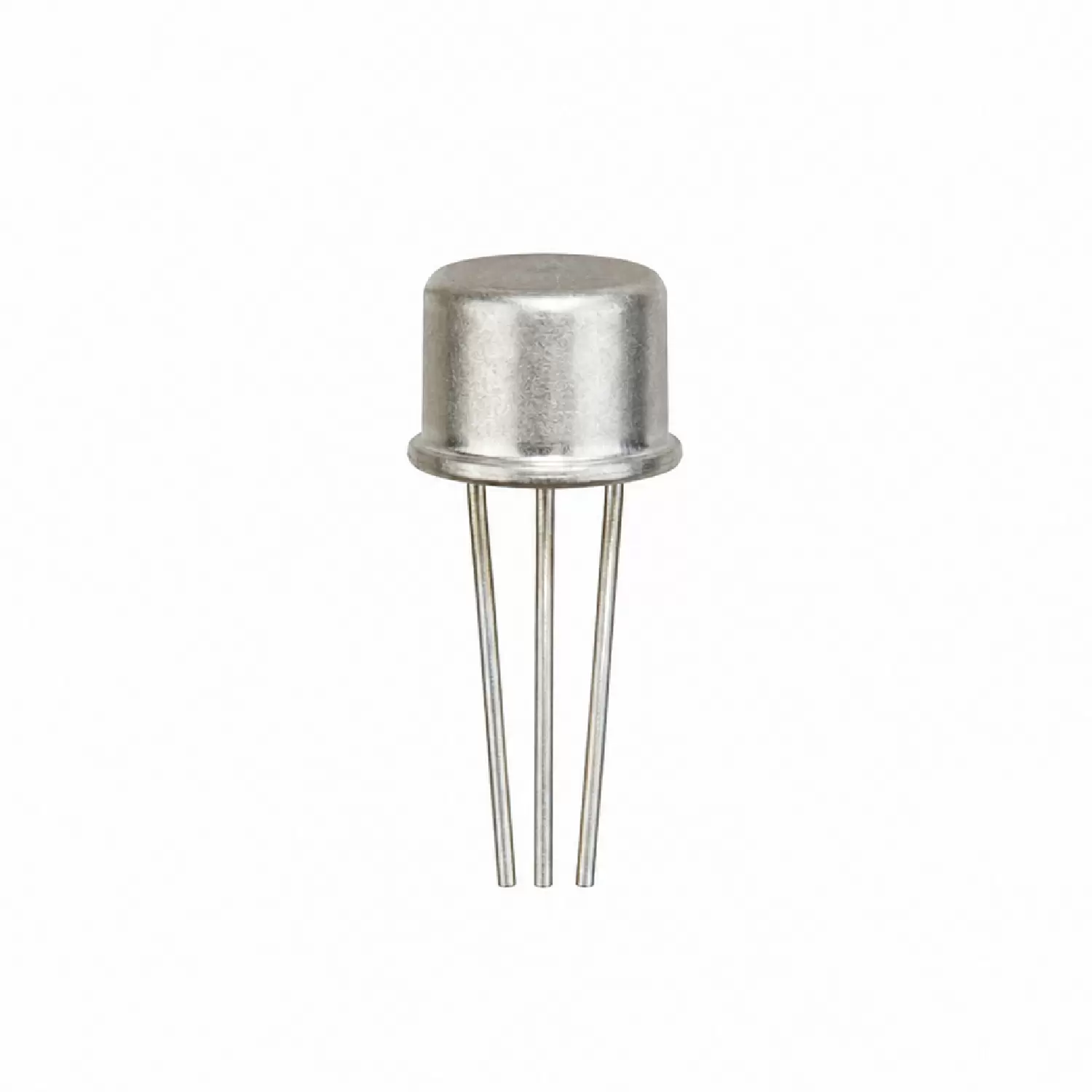

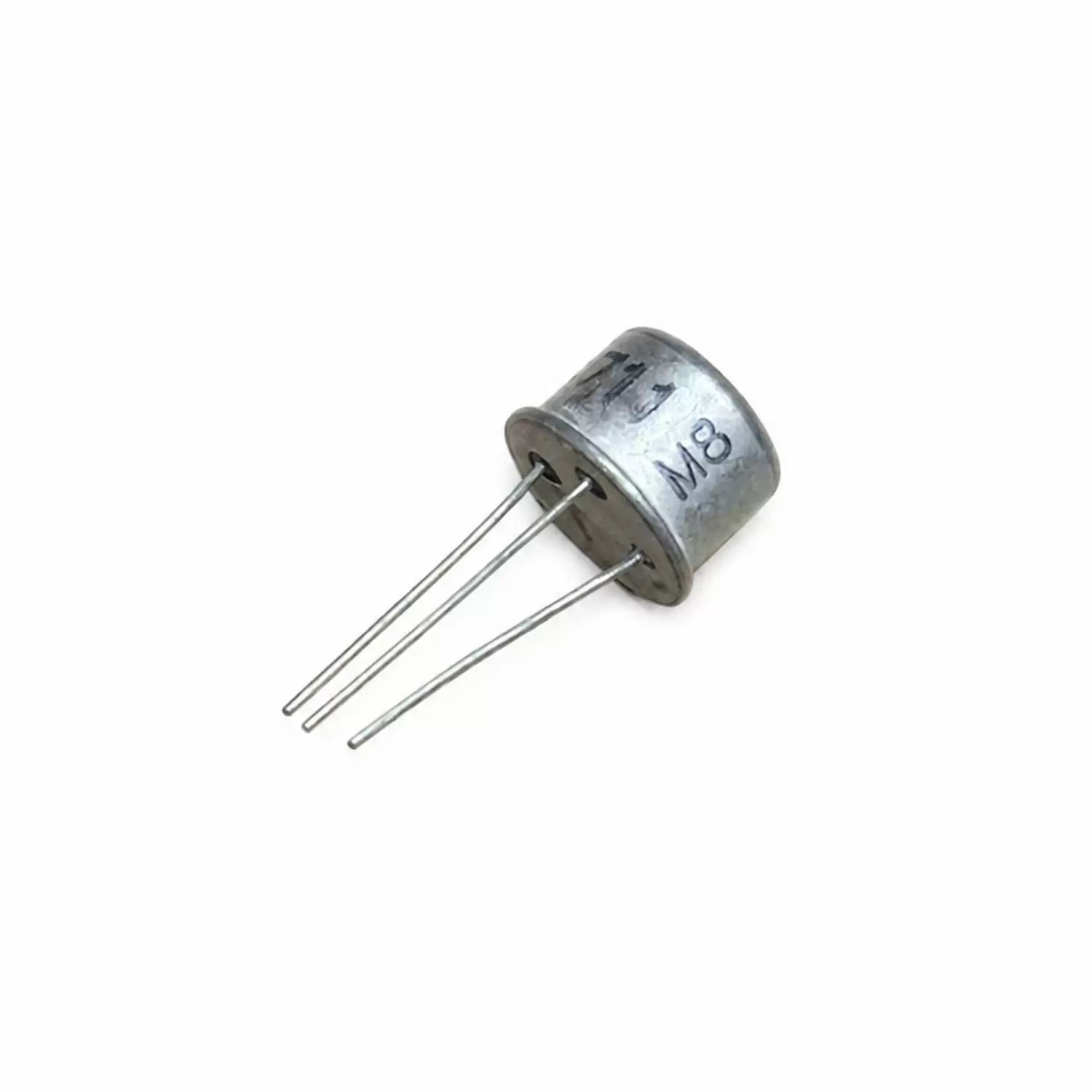

- Біполярні транзистори NPN і PNP — серії 2SA, 2SB, 2SC, 2SD (японське маркування A, B, C, D), BC, BD, BF, 2N, MJE. Це підсилювальні каскади, драйвери, ключі в схемах керування, вихідні транзистори аудіопідсилювачів (2SA1943 / 2SC5200).

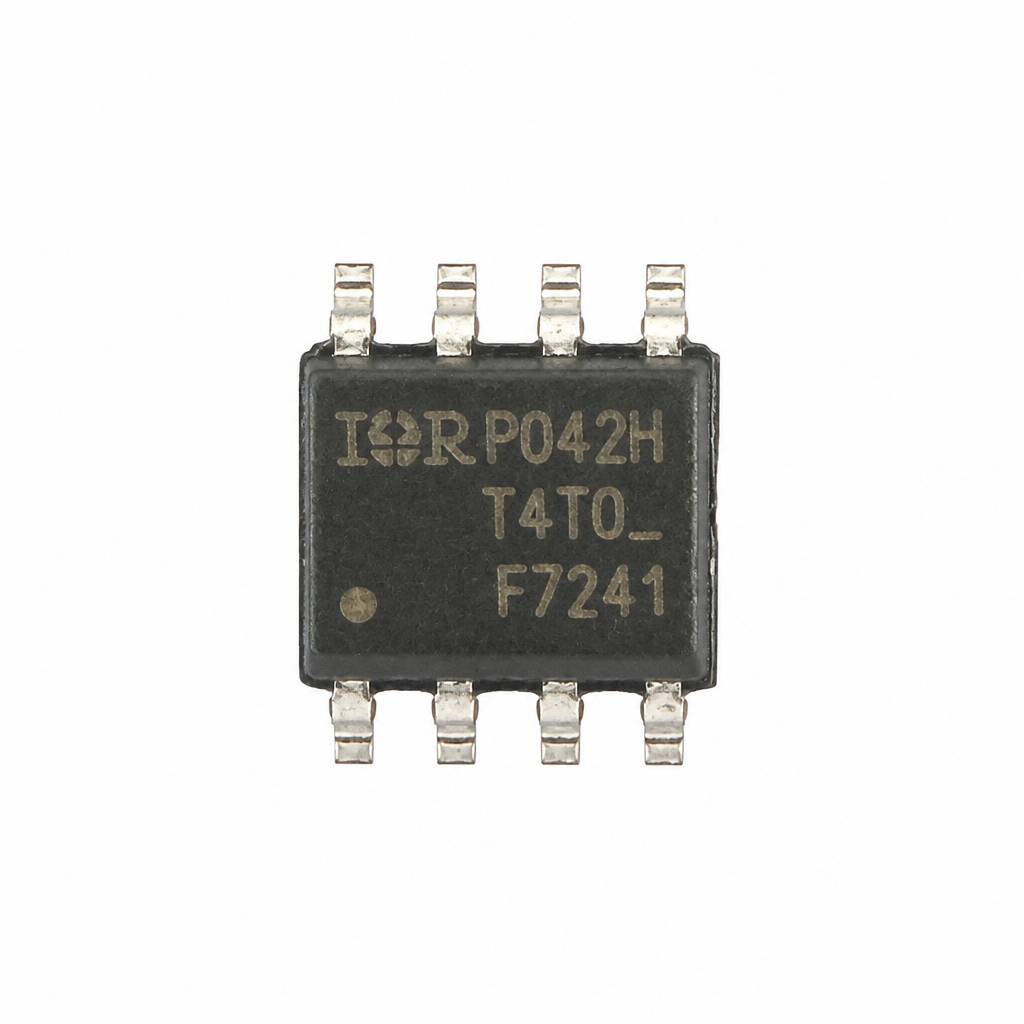

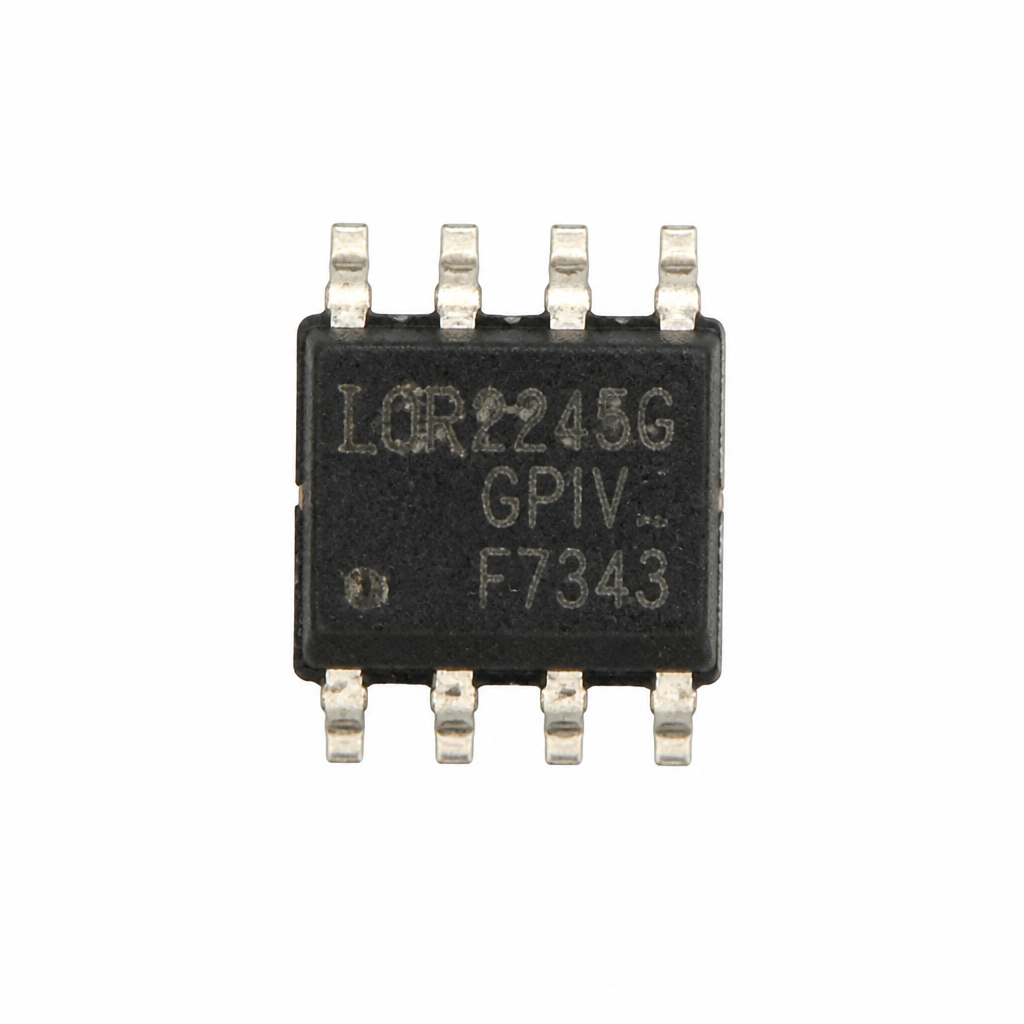

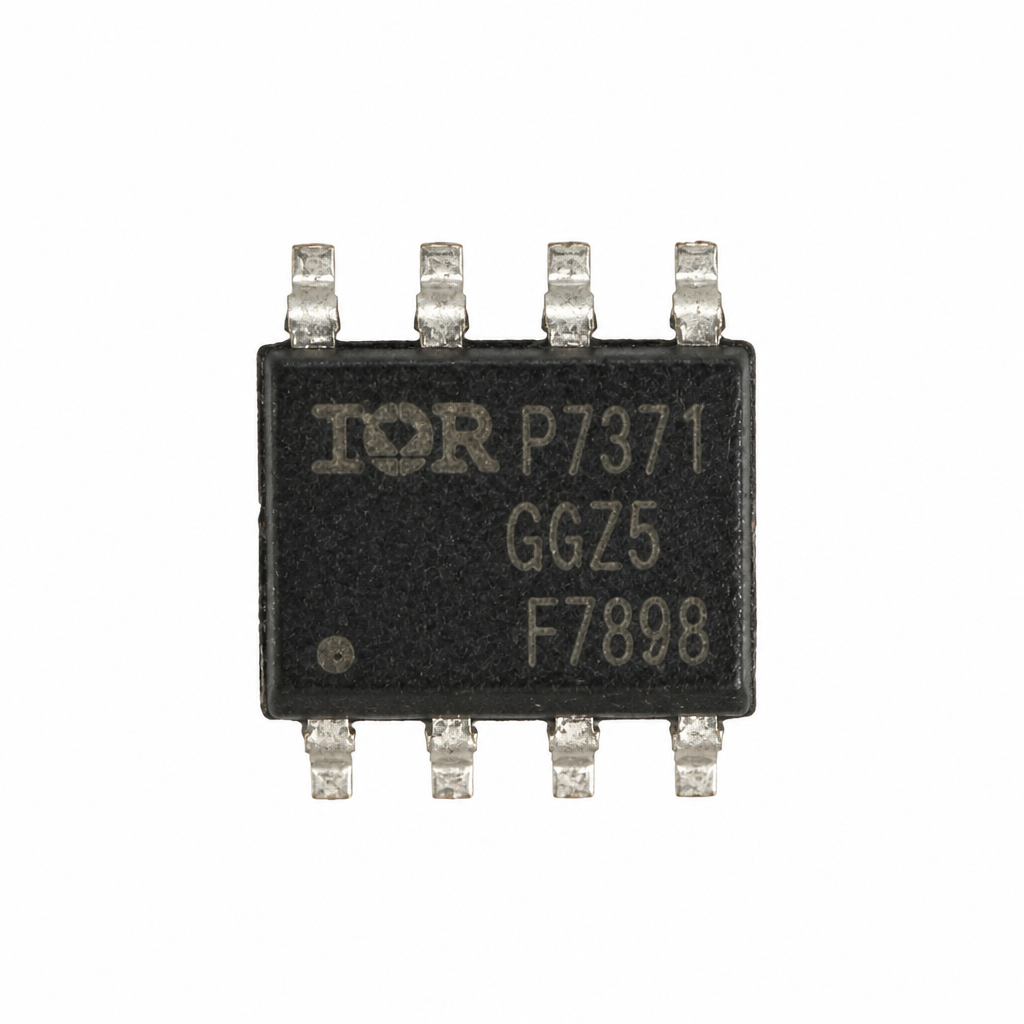

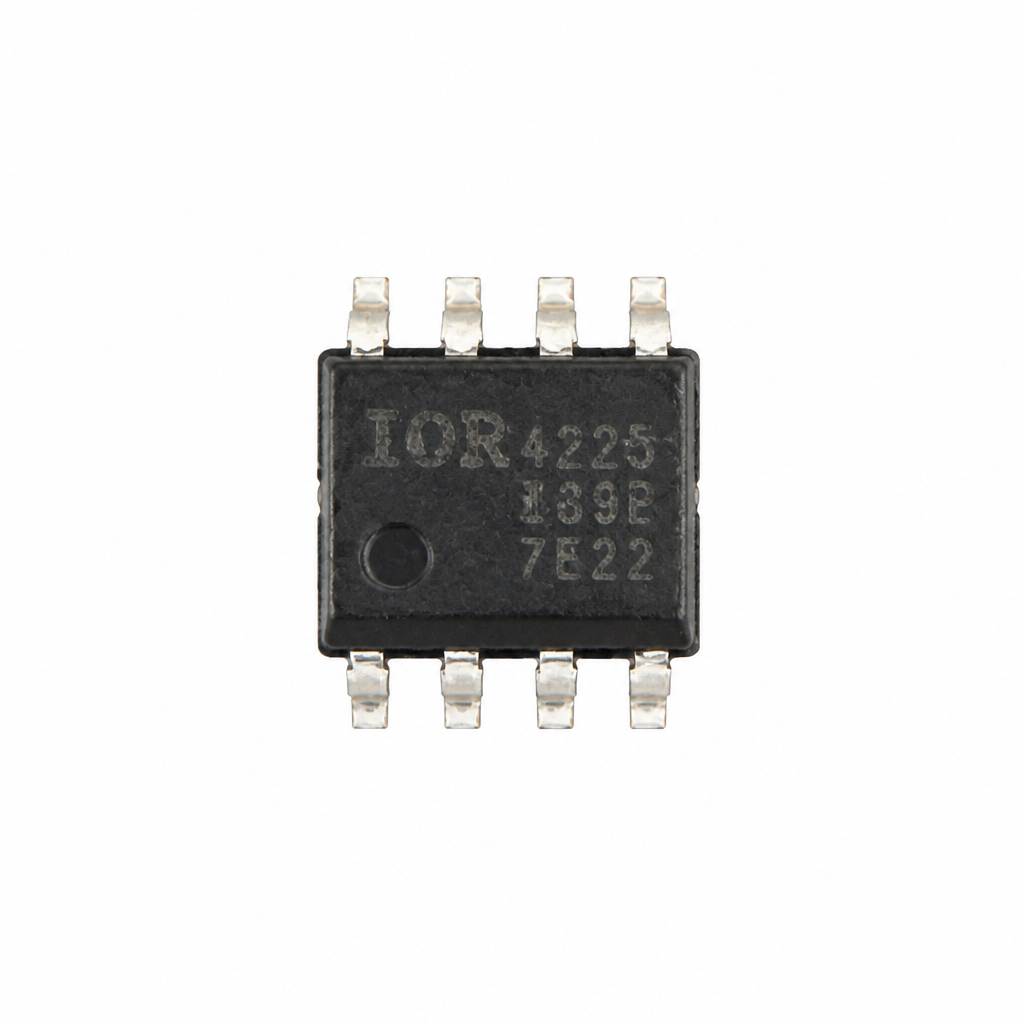

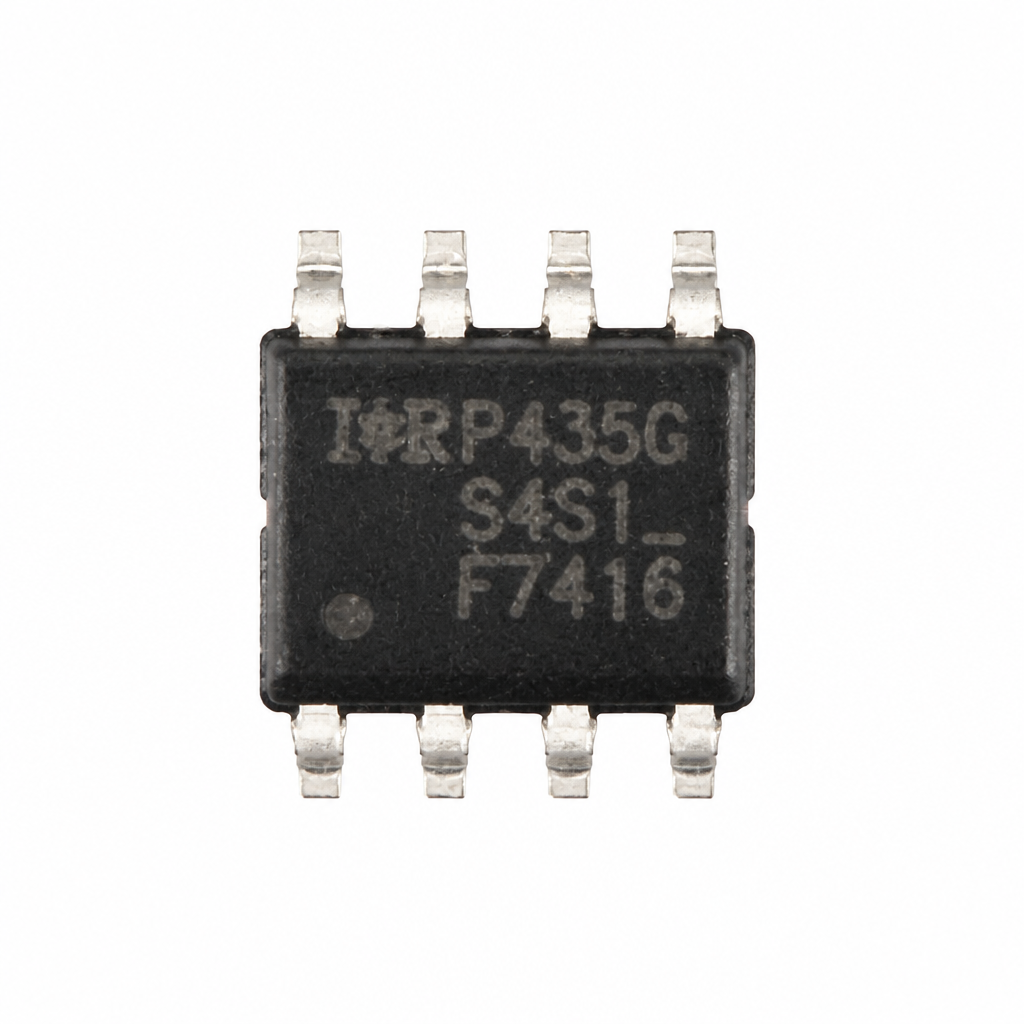

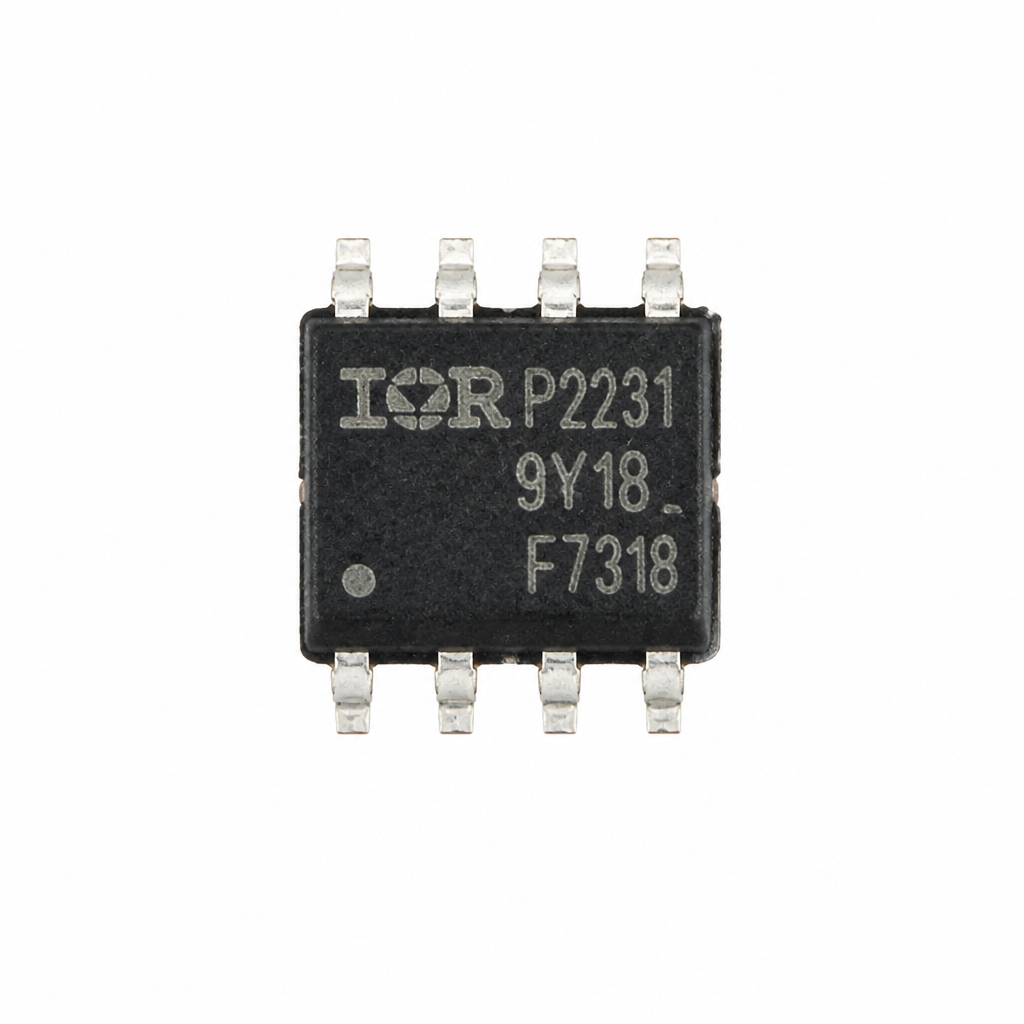

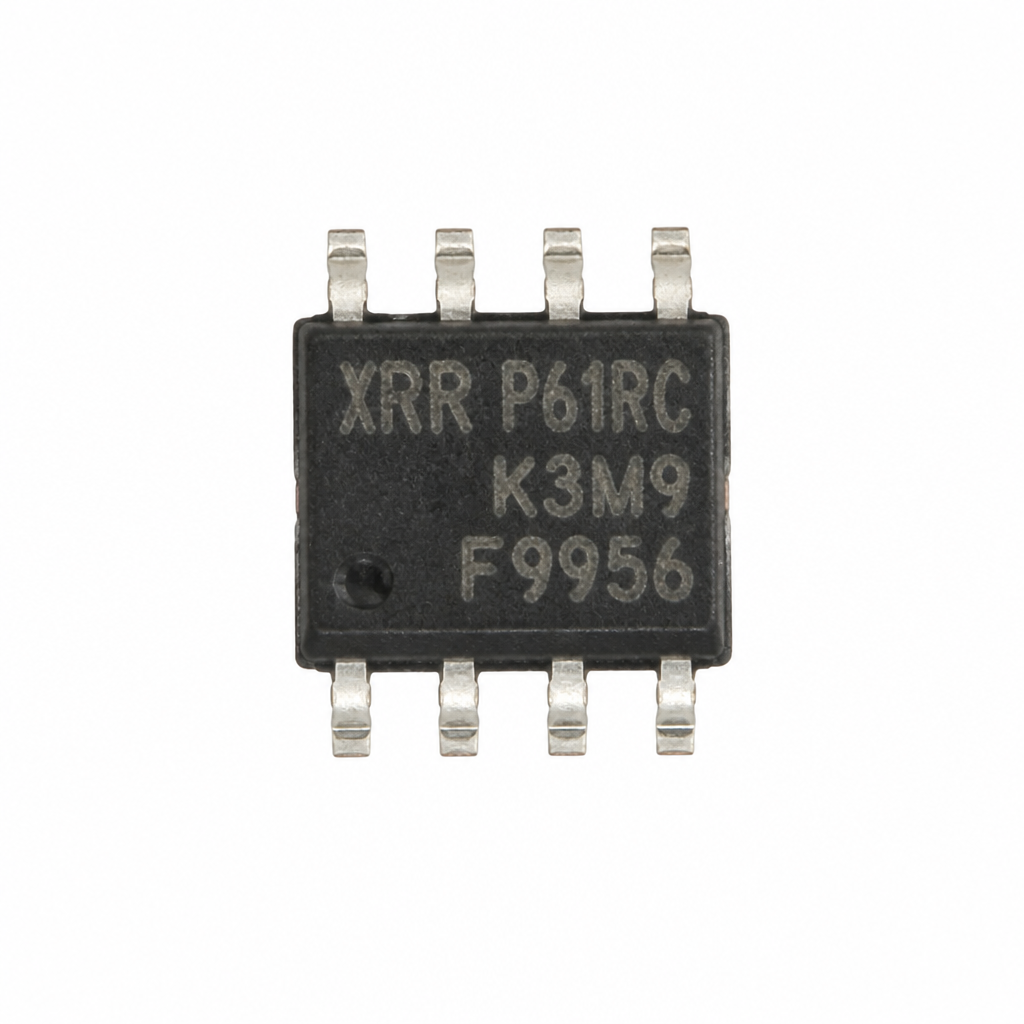

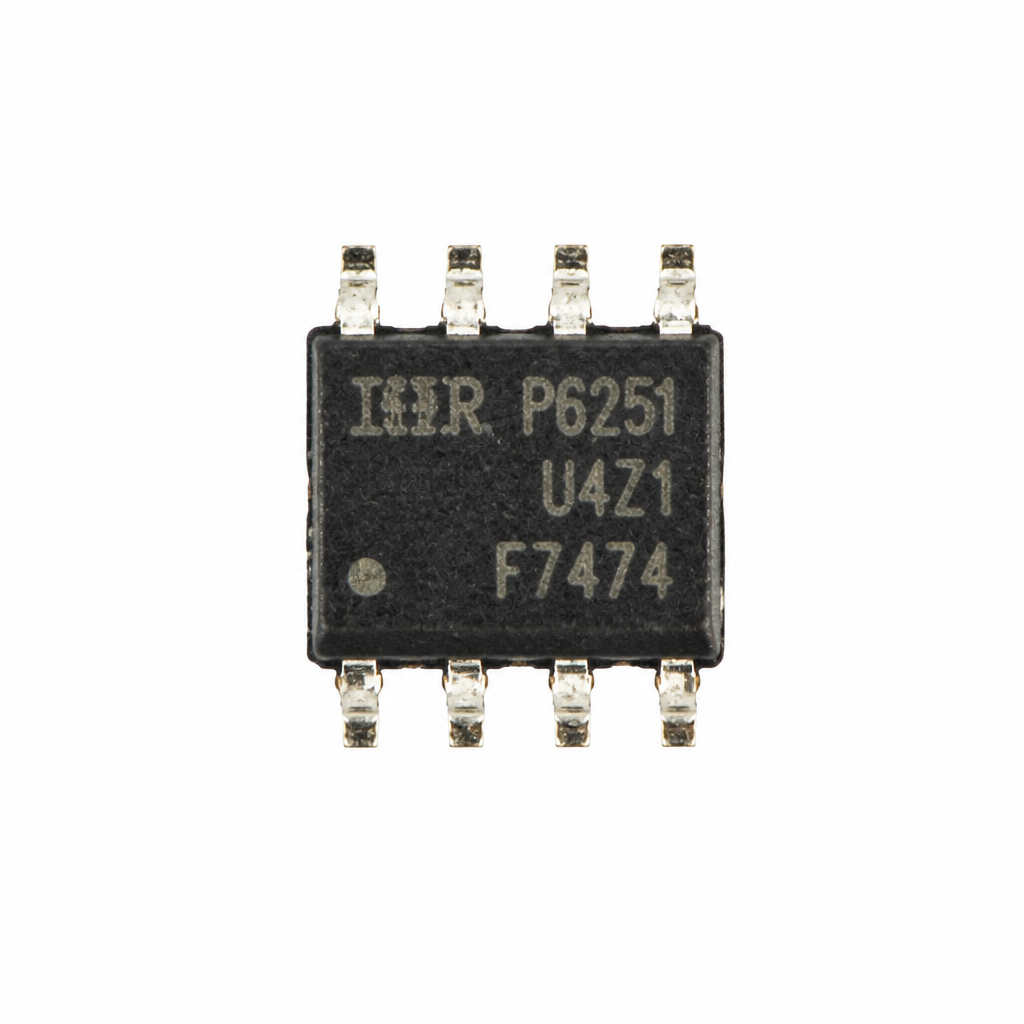

- Польові MOSFET-транзистори — IRF, IRFZ, IRFP, IRL (логічний рівень), 2SK, AO (SMD). Використовуються в імпульсних блоках живлення, перетворювачах, контролерах двигунів, Arduino-проєктах.
- IGBT-транзистори — IRG4, GT та інші серії для зварювальних інверторів, індукційних плит, частотних перетворювачів.
- Високовольтні транзистори для ТБ і блоків живлення — BU508, BUL, MJE13005 / 13007 / 13009 та аналоги для рядкової розгортки й імпульсних джерел живлення.
- Симістори та тиристори — BT136, BT138, BTA16, BTA41, Z0607 та інші для регуляторів потужності, димерів, модулів керування пральних машин і обігрівачів. Вони винесені в окремі підрозділи.
Як підібрати транзистор для заміни
Найнадійніший шлях — знайти на корпусі маркування й замовити таку саму модель. На японських транзисторах префікс «2S» зазвичай опускають: на корпусі написано C5200, а повна назва — 2SC5200; A1943 = 2SA1943, D882 = 2SD882, K3878 = 2SK3878. У нашому каталозі обидва варіанти назви знаходяться через пошук по сайту.
Якщо точної моделі немає або маркування стерлося, підбирайте аналог за параметрами з даташиту:
- Тип і структура — біполярний NPN / PNP, MOSFET N-канал / P-канал, IGBT. Замінювати можна лише на прилад того самого типу.
- Максимальна напруга — VCEO у біполярних, VDS у польових. В аналога вона має бути не нижчою, ніж в оригіналу.
- Максимальний струм — IC або ID. Не нижчий, ніж в оригіналу, краще із запасом 20–30 %.
- Розсіювана потужність PD і, для MOSFET, опір відкритого каналу RDS(on): що менший, то менше гріється ключ.
- Коефіцієнт підсилення hFE (для біполярних) — для підсилювачів важливо потрапити в ту саму групу (літера після номера: Y, GR, BL, O тощо).
- Корпус і цоколівка — деталь має стати на плату без переробок. Перевірте порядок виводів: навіть в однаковому корпусі TO-220 у різних серій він відрізняється.
Порівняння основних типів транзисторів
| Тип | Чим керується | Де застосовується | Приклади в каталозі |
|---|---|---|---|
| Біполярний (BJT) NPN / PNP | Струмом бази | Підсилювачі звуку, драйвери, малопотужні ключі, генератори | 2N2222A, BC547C, BC557C, C1815, 2SA1015, BD139 / BD140, 2SC5200, 2SA1943 |
| Польовий MOSFET N / P-канал | Напругою на затворі | Імпульсні БЖ, DC-DC, інвертори, керування моторами, Arduino | IRFZ44N, IRF540N, IRF840, IRF9540N, IRLZ44N (логічний рівень), 2SK2632 |
| IGBT | Напругою на затворі | Зварювальні інвертори, індукційні плити, частотники, потужні ДБЖ | IRG4PH40UD, IRG4PC50UD, IRG4BC30K |
| Високовольтний біполярний | Струмом бази | Рядкова розгортка ТБ, імпульсні блоки живлення, ЕПРА | BU508A, BUL382, MJE13005 / MJ13007 / E13009 |
| Симістор / тиристор | Імпульсом на керуючий електрод | Регулятори потужності, димери, реле нагріву, плати пральних машин | BT136-600E, BT138-800E, BTA16-600B, BTA41-800BW, Z0607MA |
Корпуси транзисторів: як не помилитися з посадковим місцем
Корпус визначає і допустиму потужність, і спосіб монтажу. Перед замовленням звірте його з тим, що стоїть на платі.

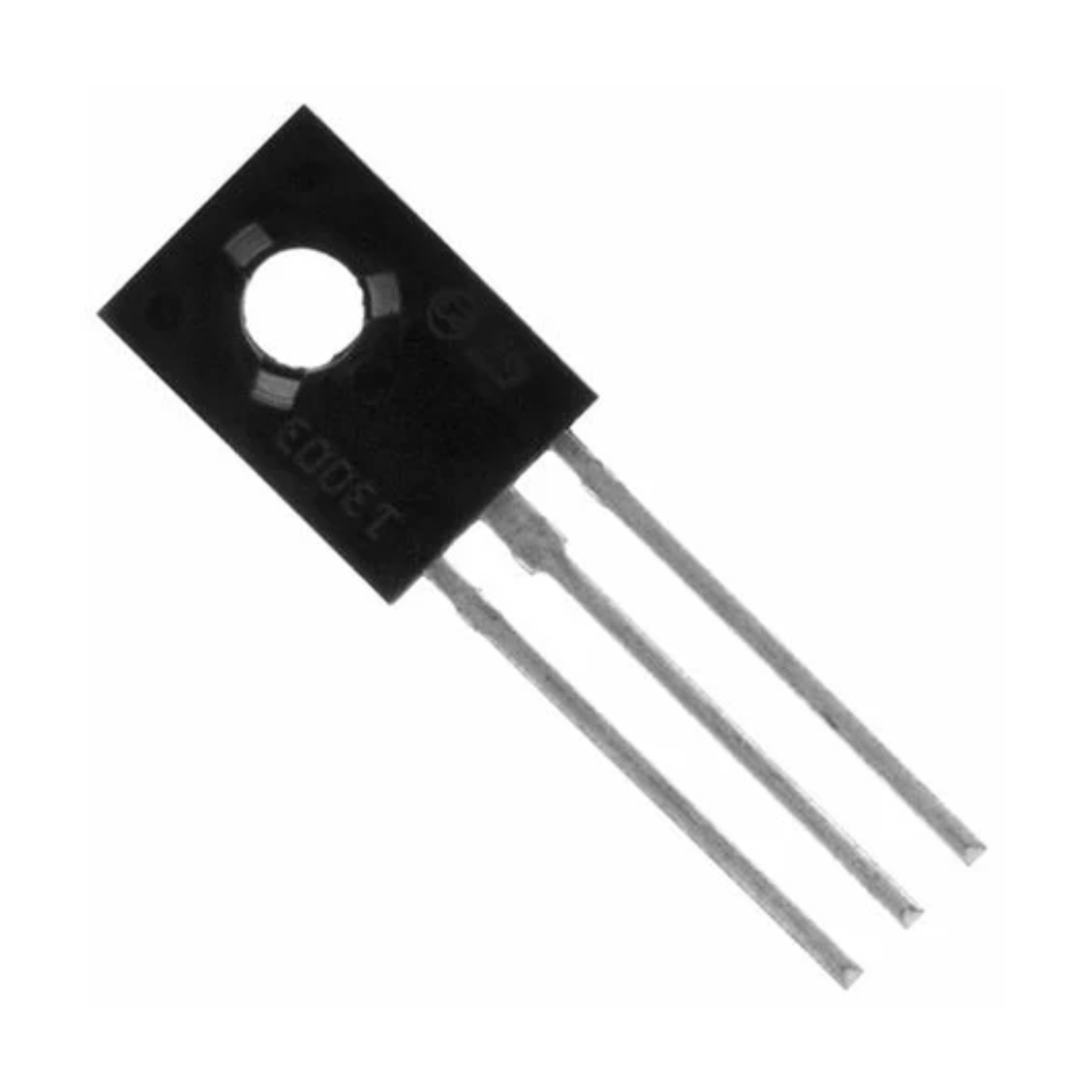

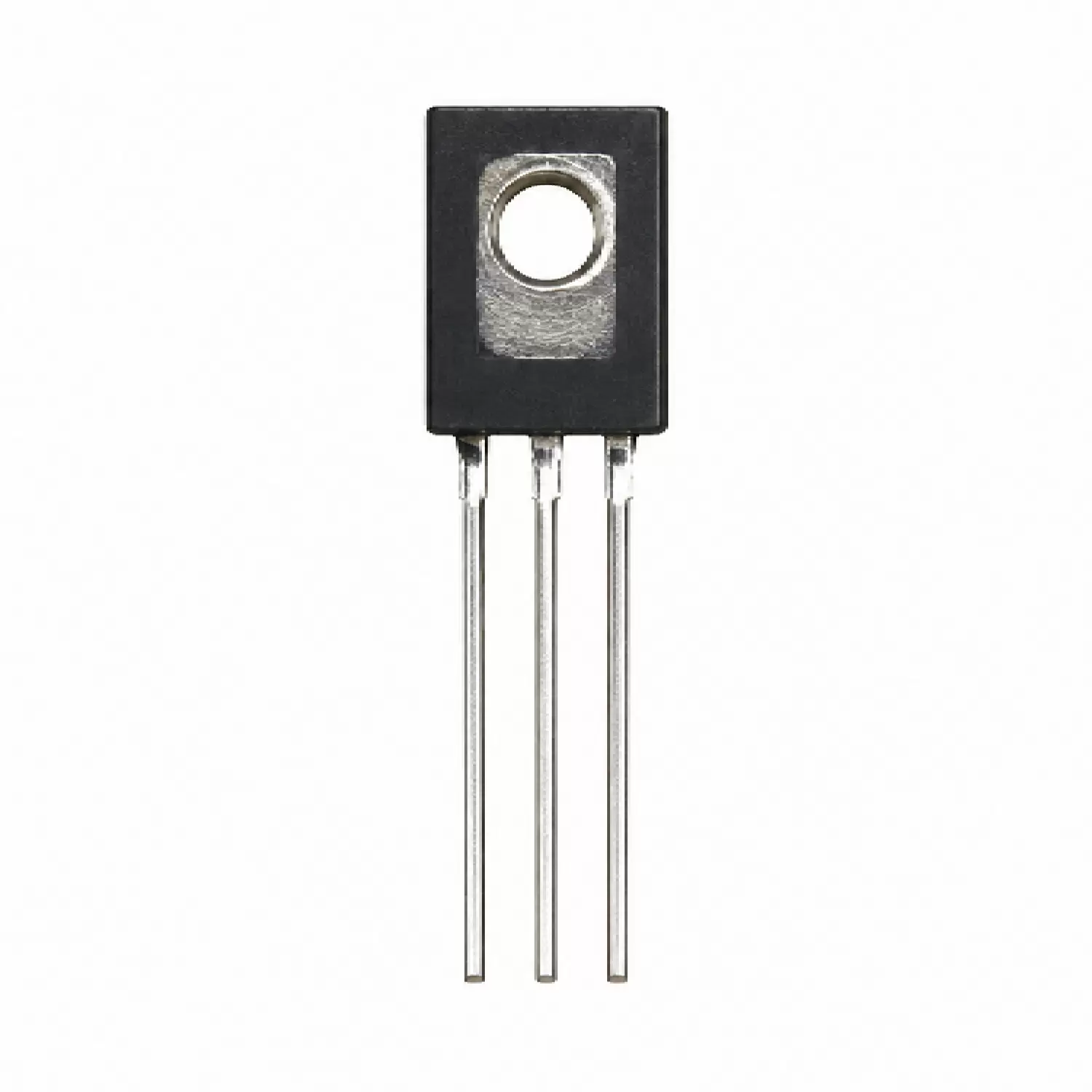

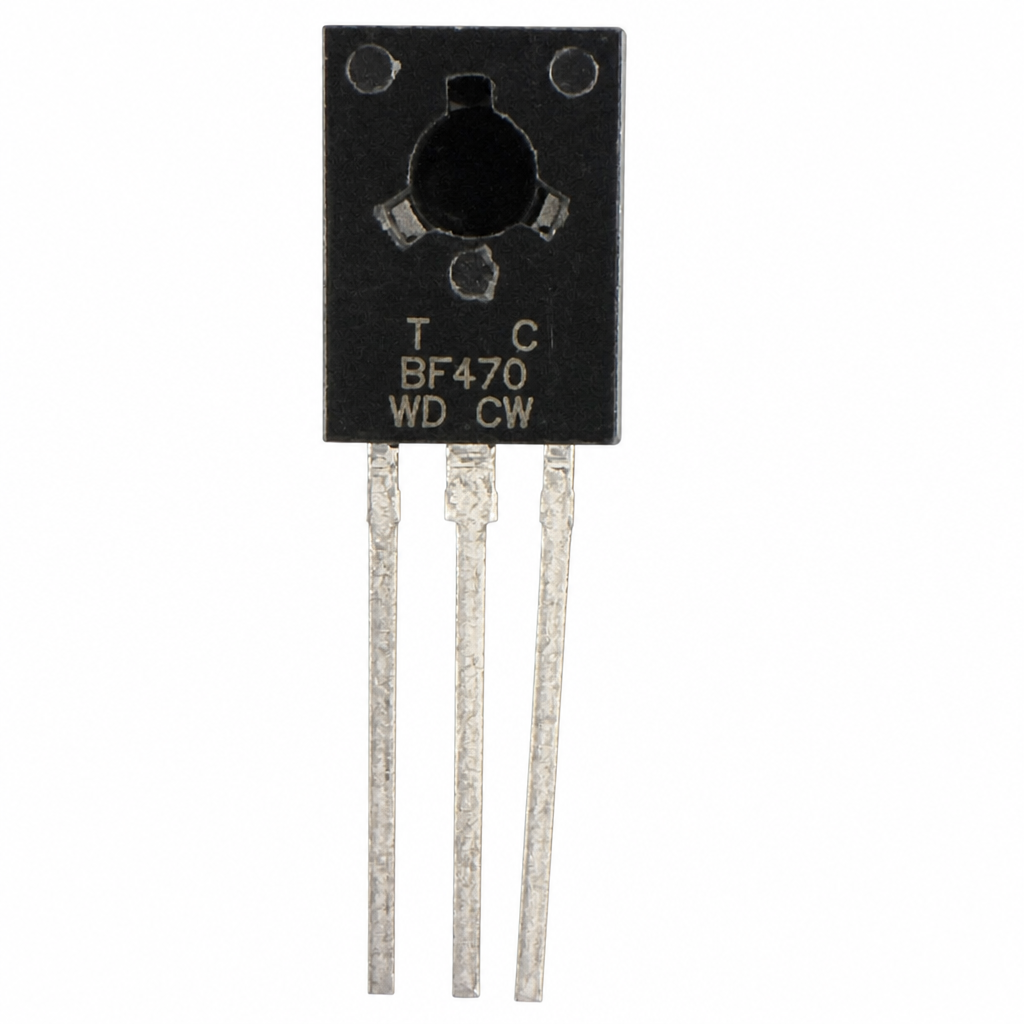

| Корпус | Монтаж | Типова потужність | Де трапляється |
|---|---|---|---|
| TO-92 | Вивідний, без радіатора | до 0,5–1 Вт | Малопотужні BC547, C1815, 2N3904, 2SA1015 |
| TO-126 / SOT-32 | Вивідний, з невеликим радіатором | до 10–15 Вт | BD139, BD140, MJE13002, D882, B772 |

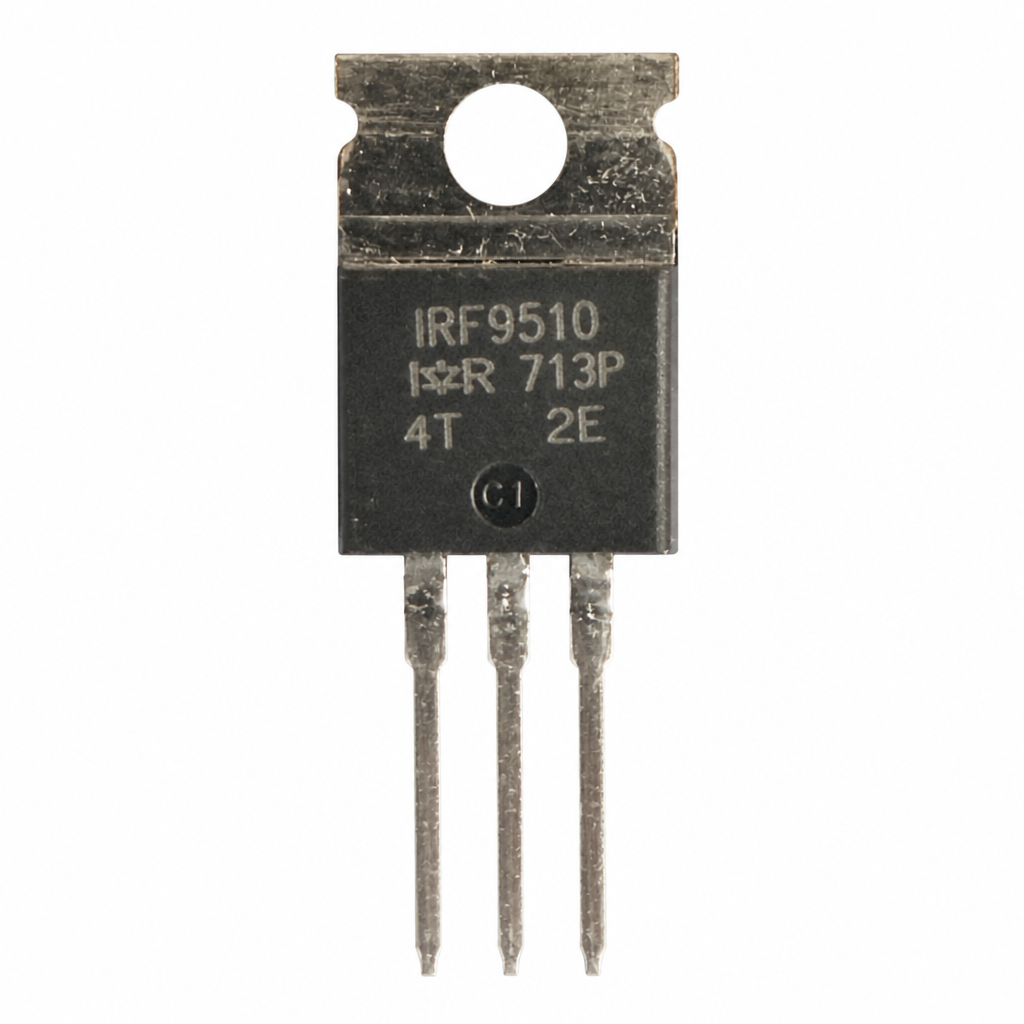

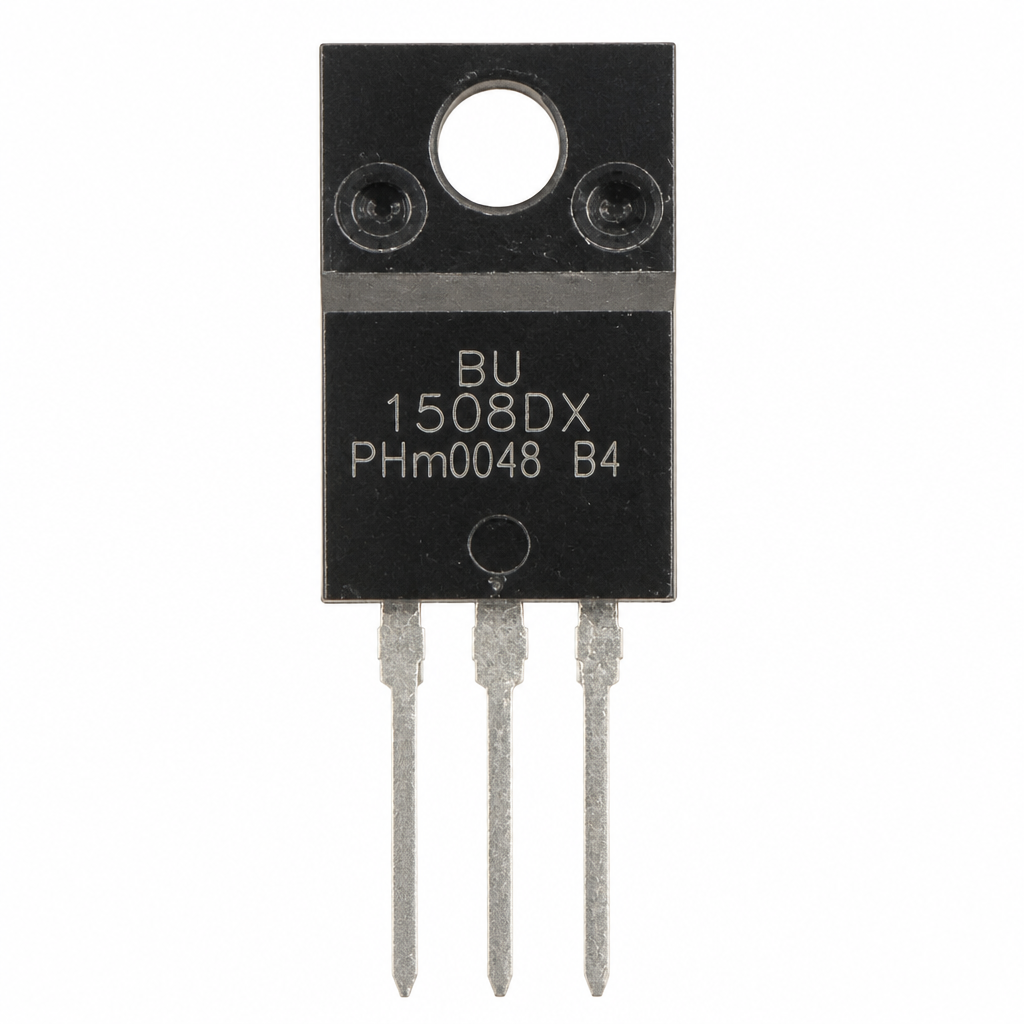

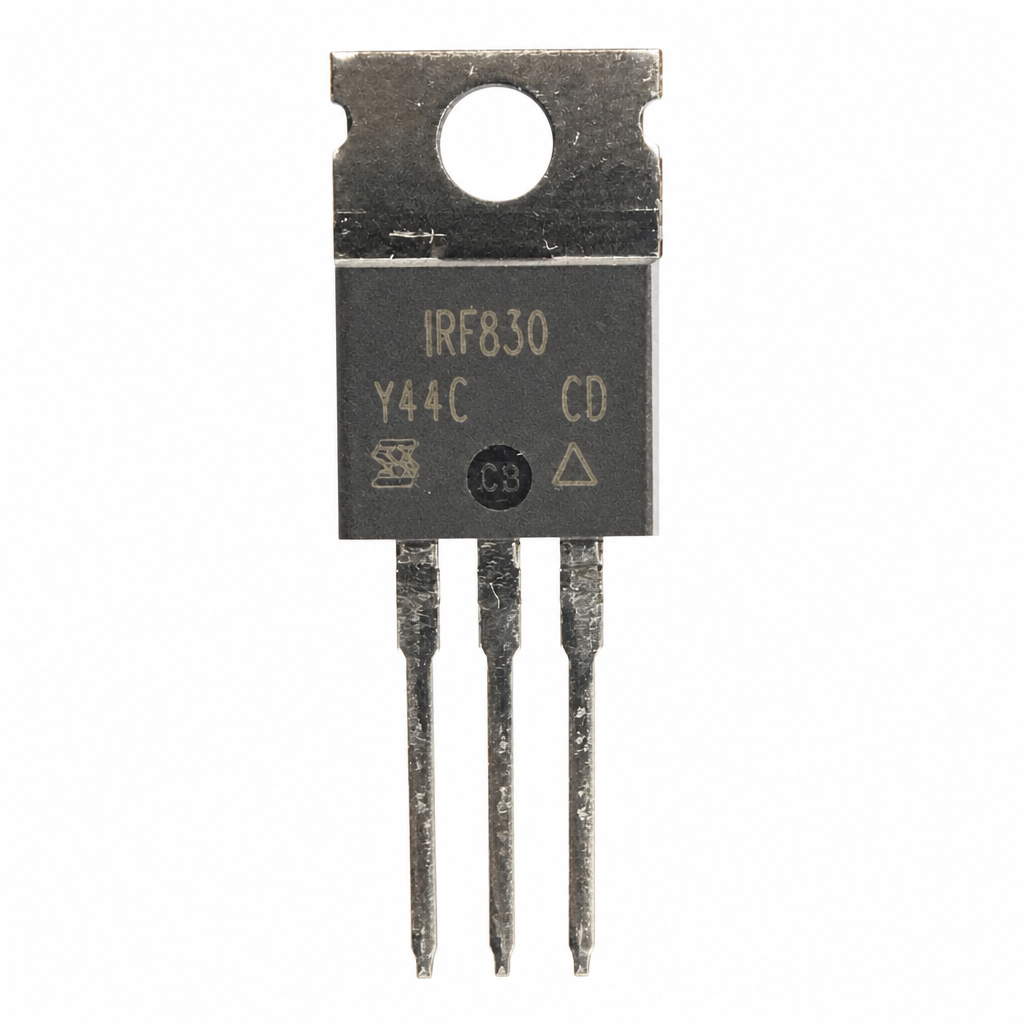

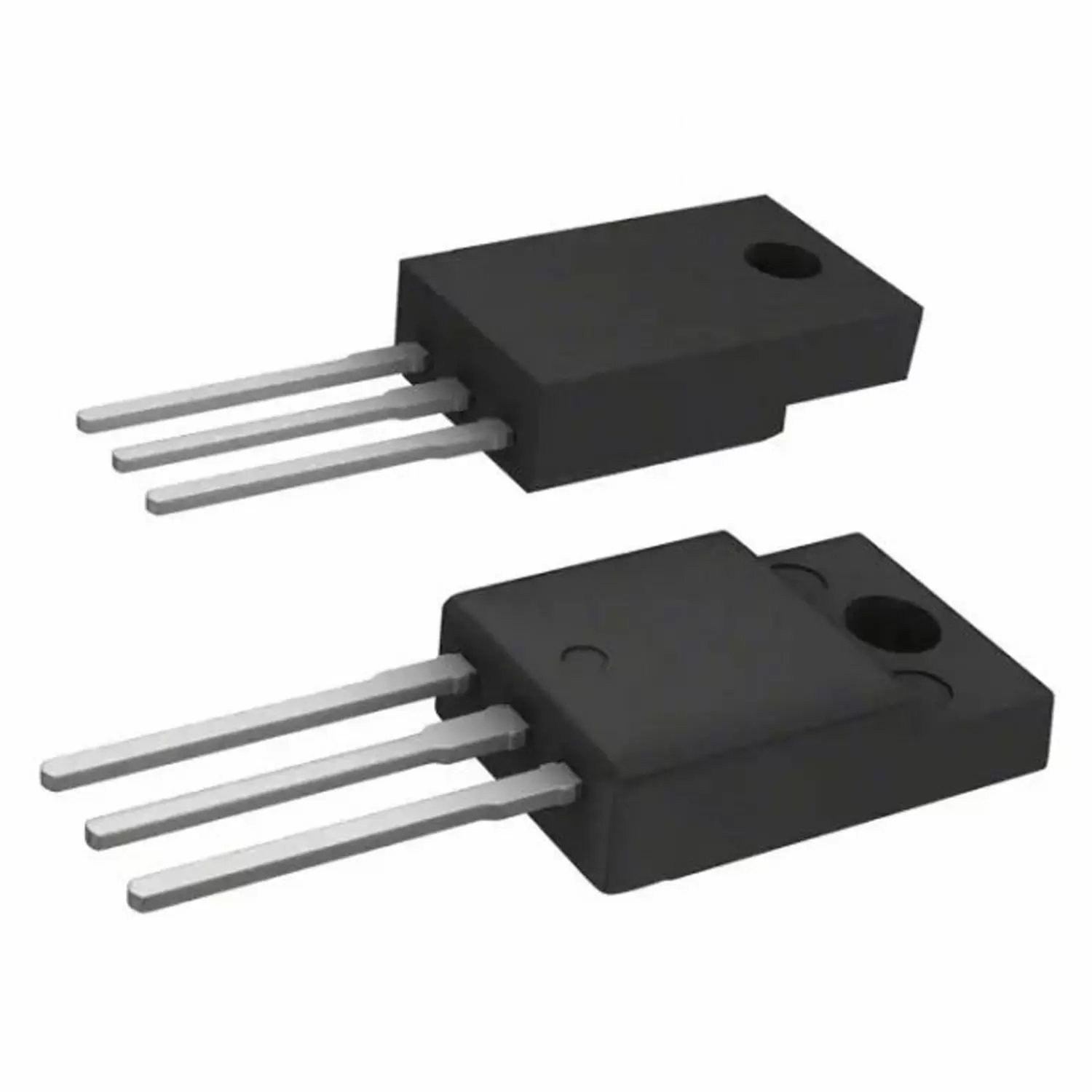

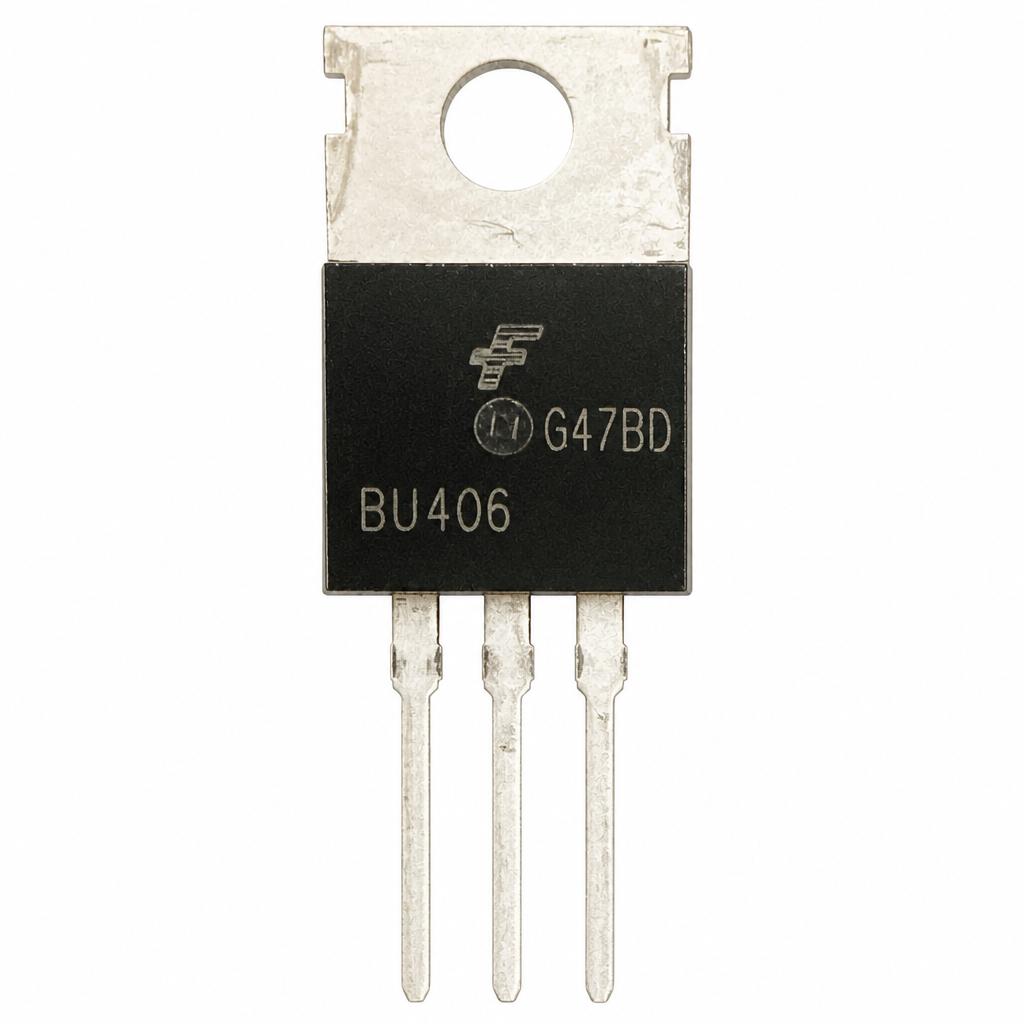

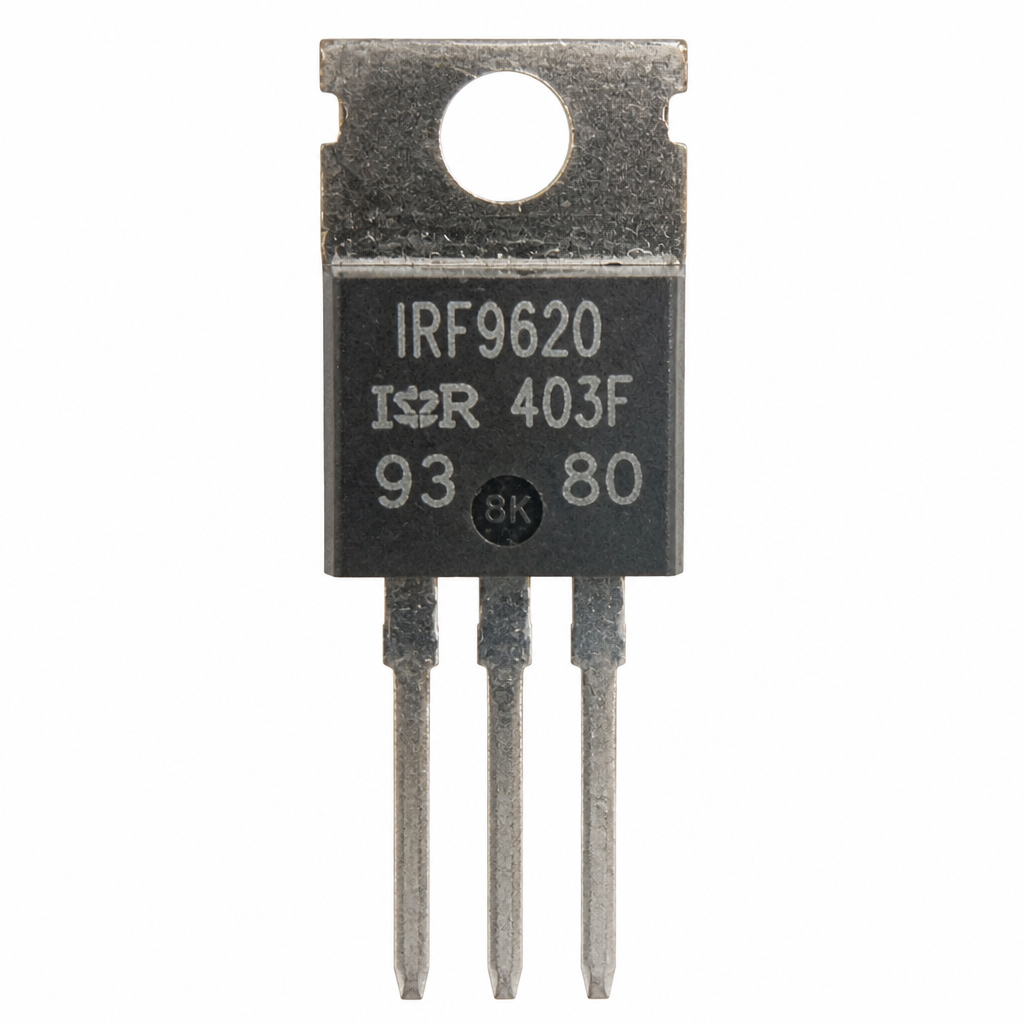

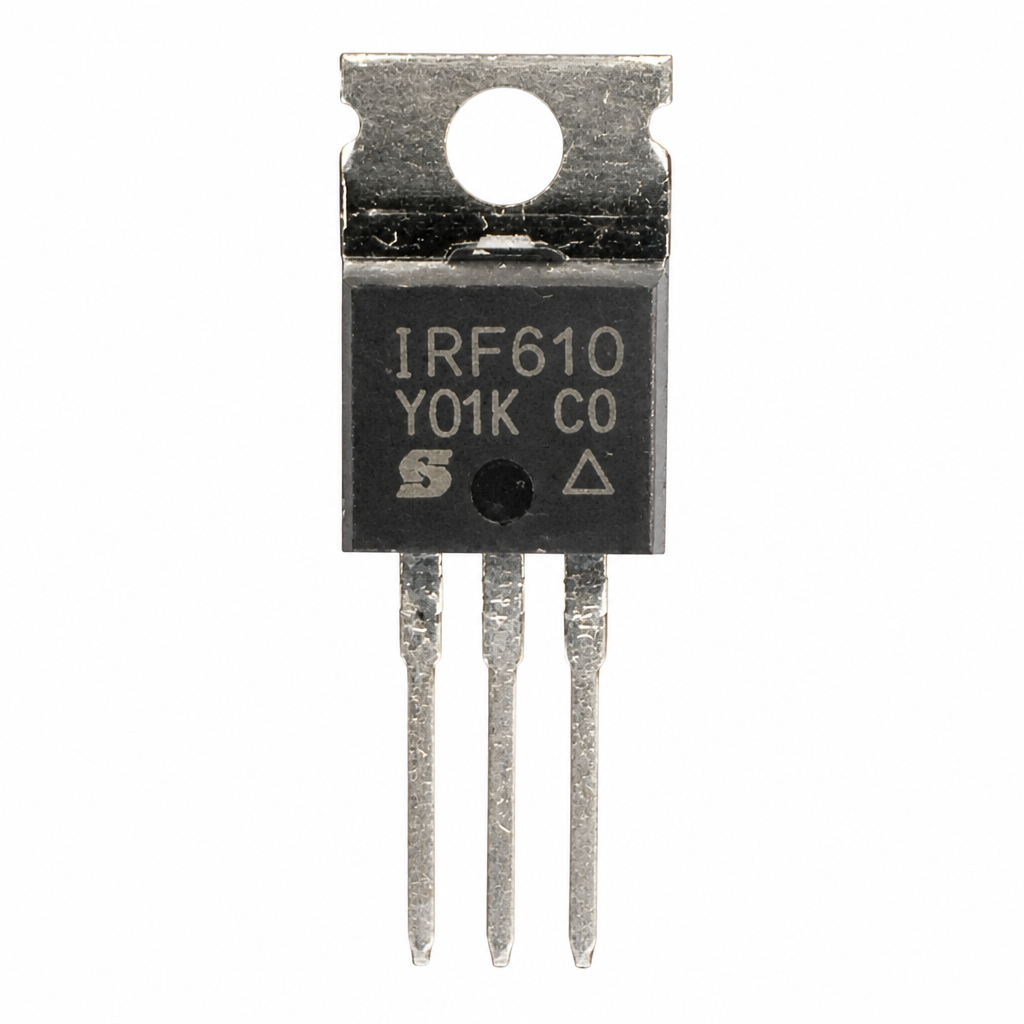

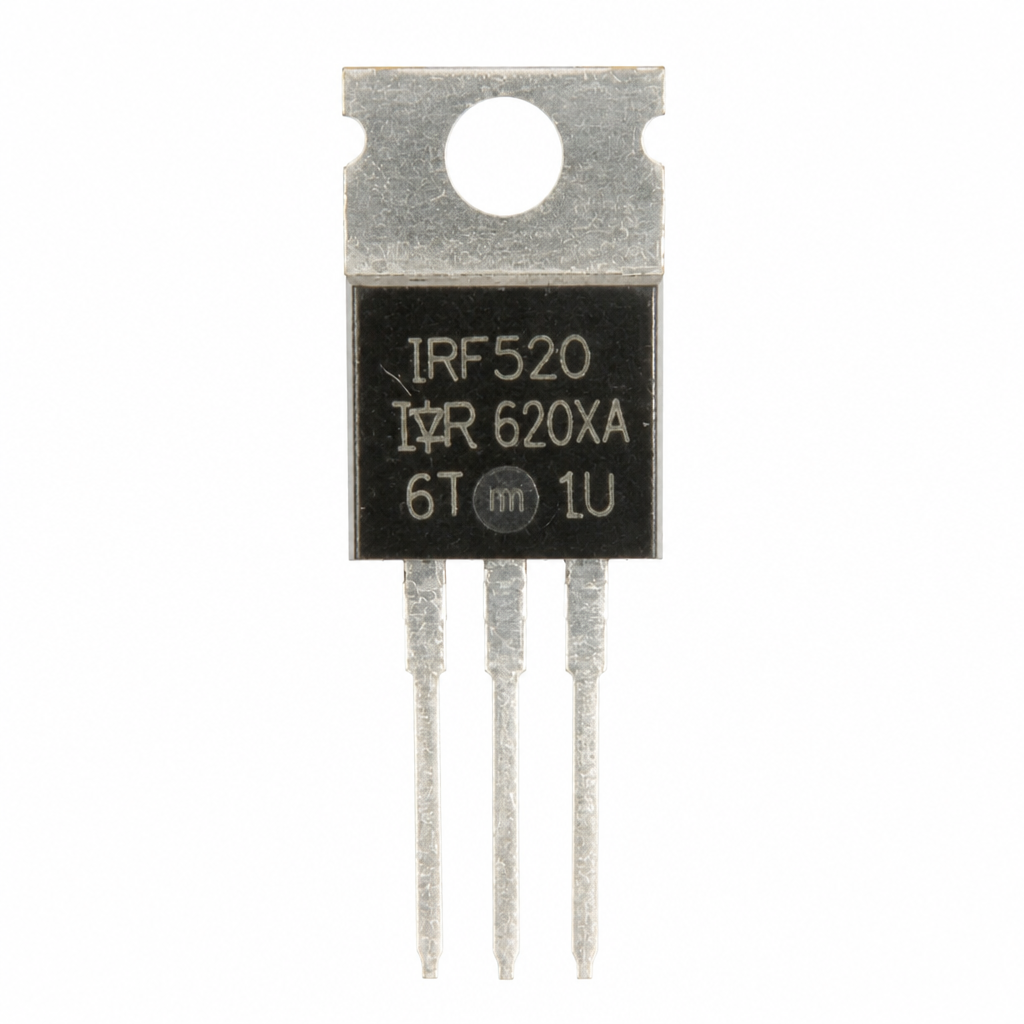

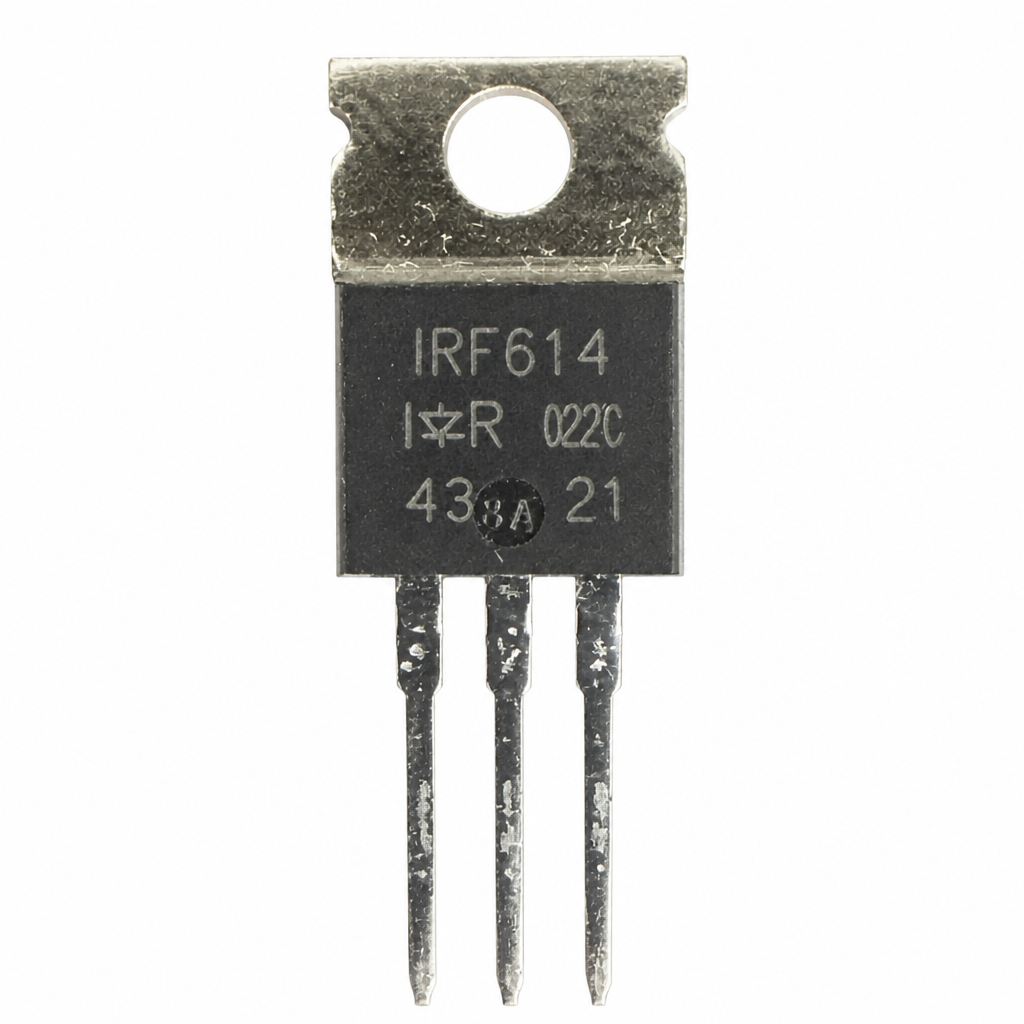

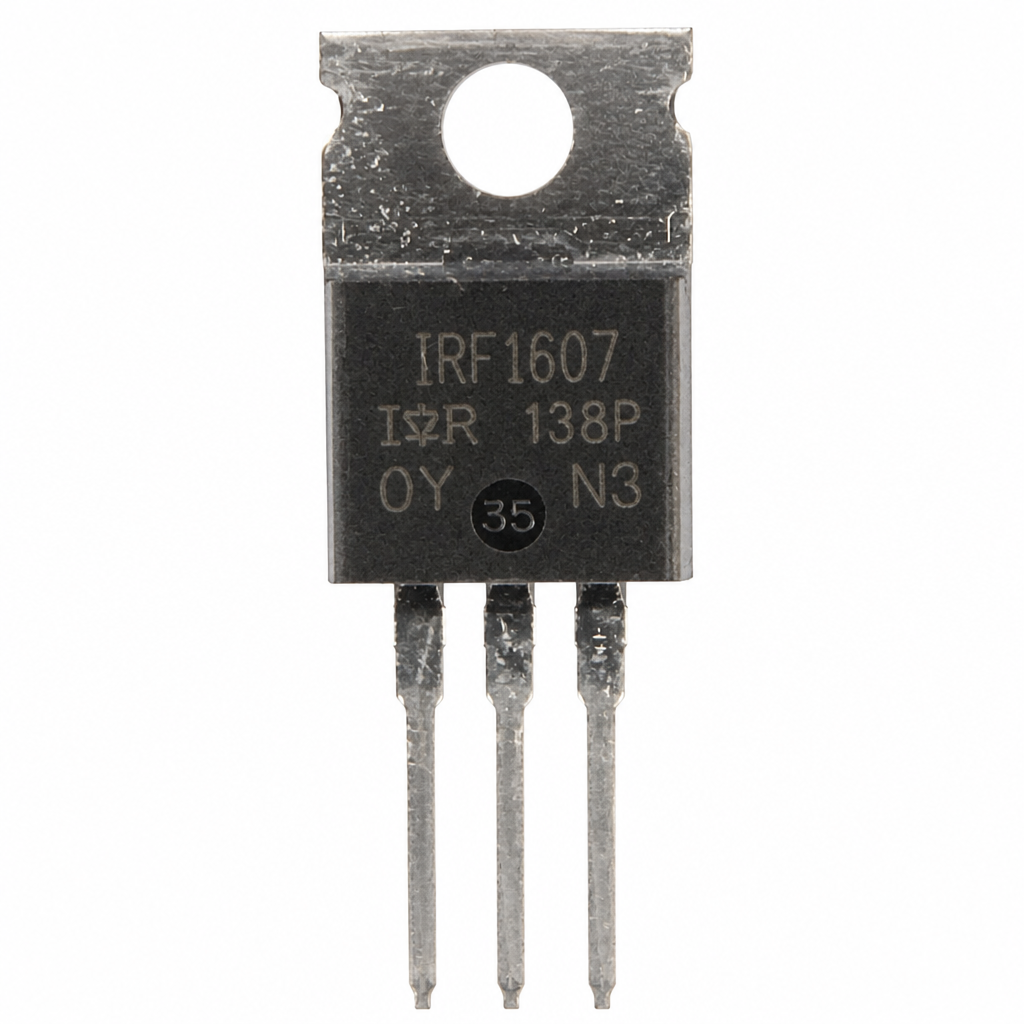

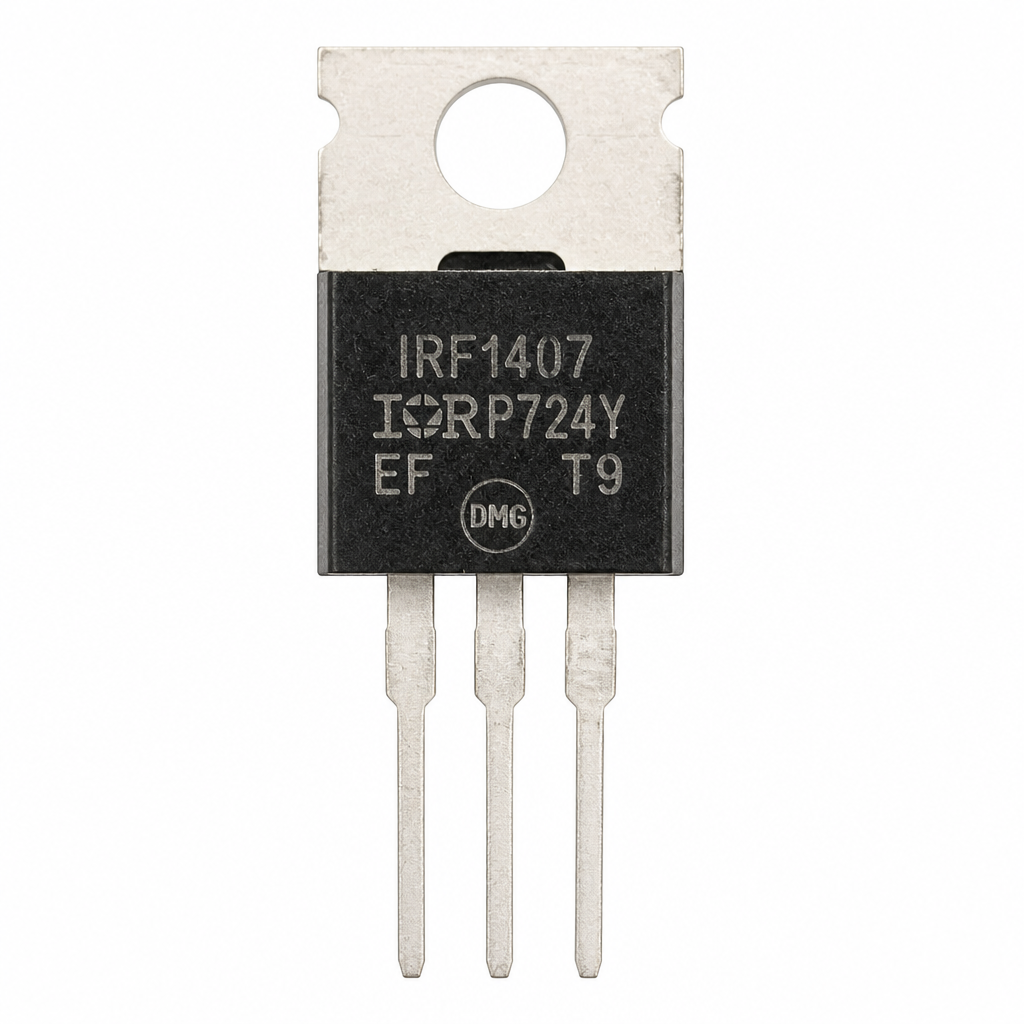

| TO-220 / TO-220F | Вивідний, на радіатор | до 50–100 Вт | IRFZ44N, IRF540N, MJE13007, BT136, BTA16 |
| TO-247 / TO-3P | Вивідний, на великий радіатор | 100–250 Вт | 2SC5200, 2SA1943, IRFP-серія, IGBT, BTA41 |

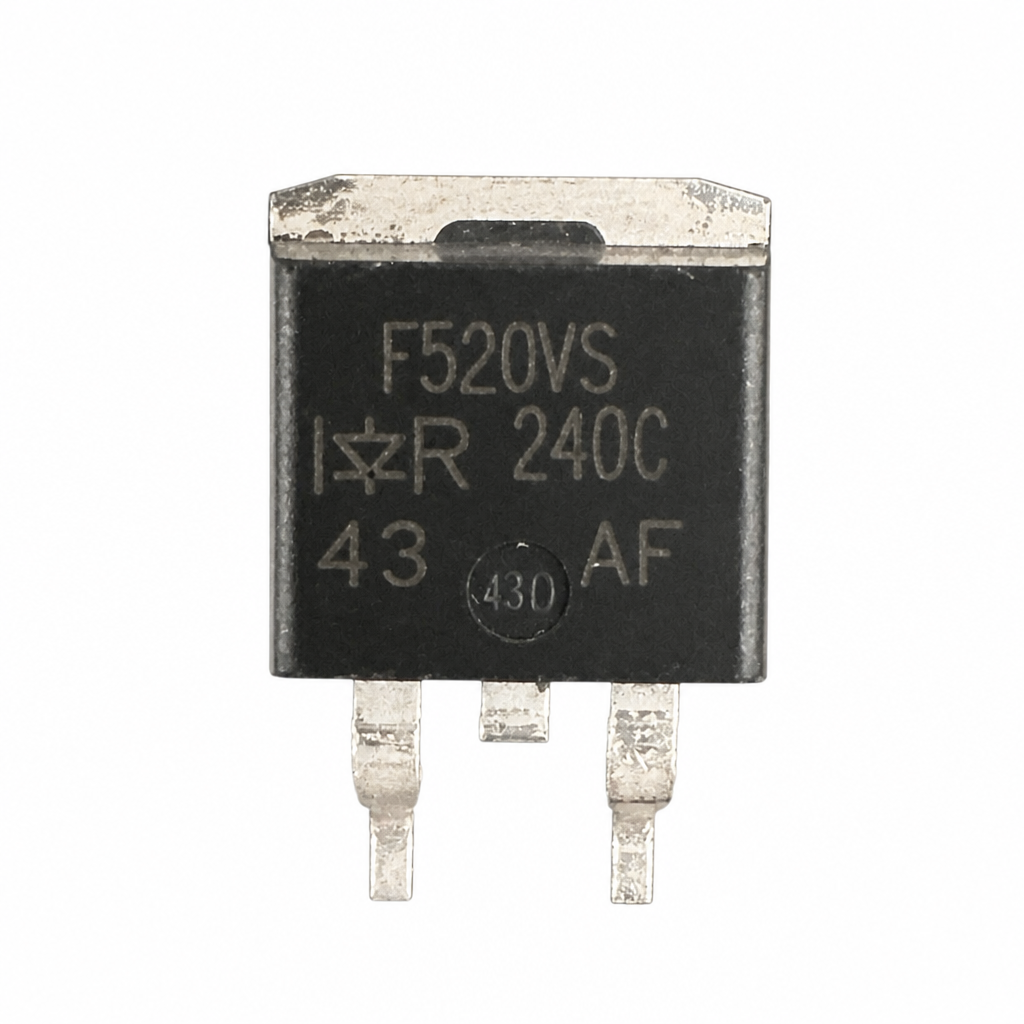

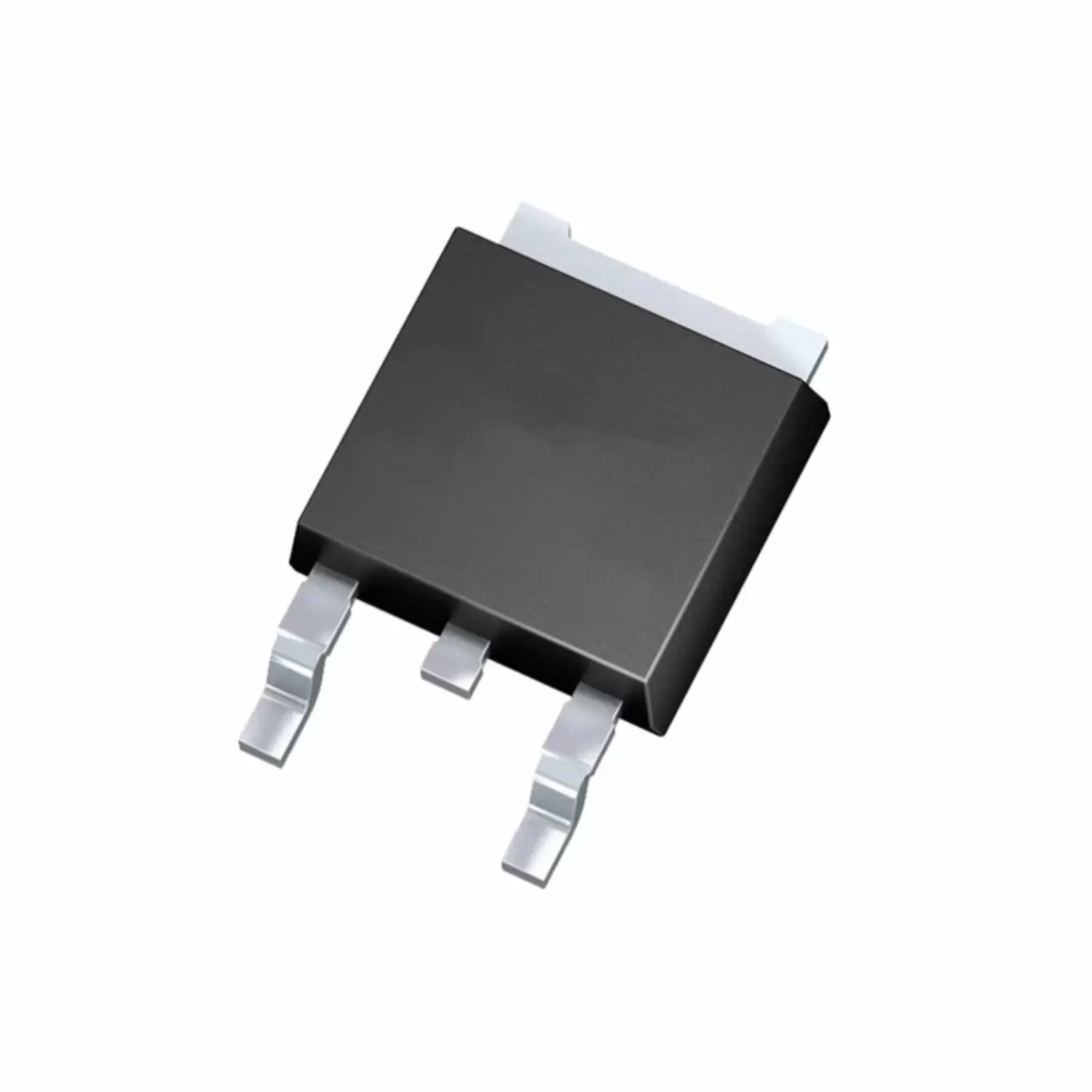

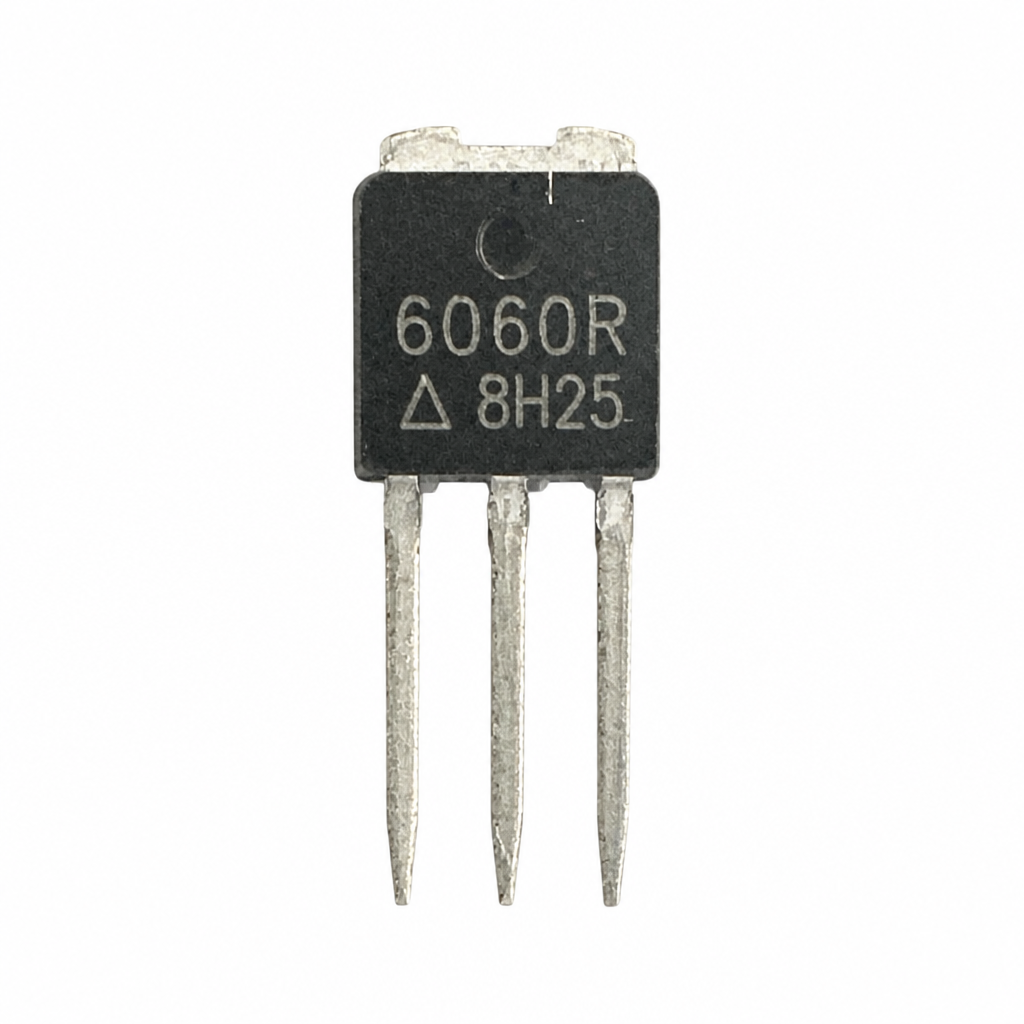

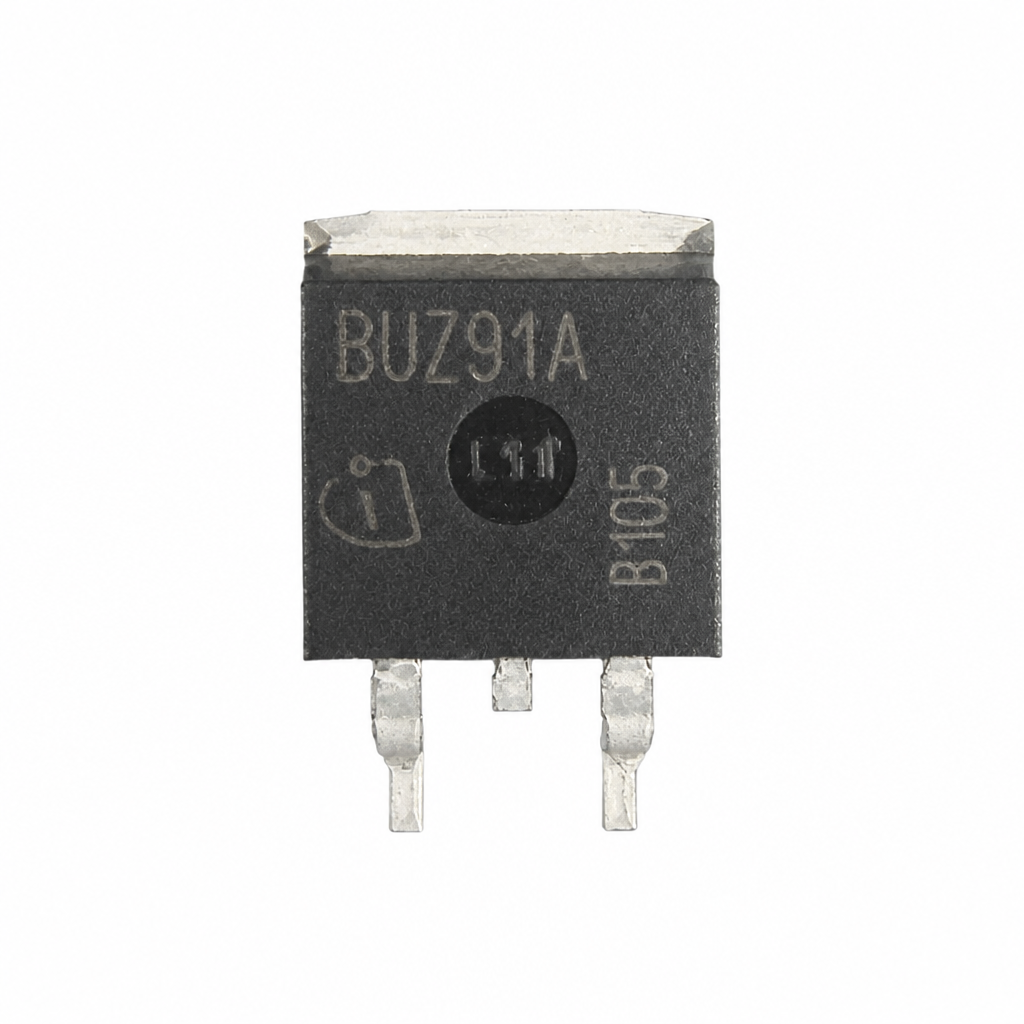

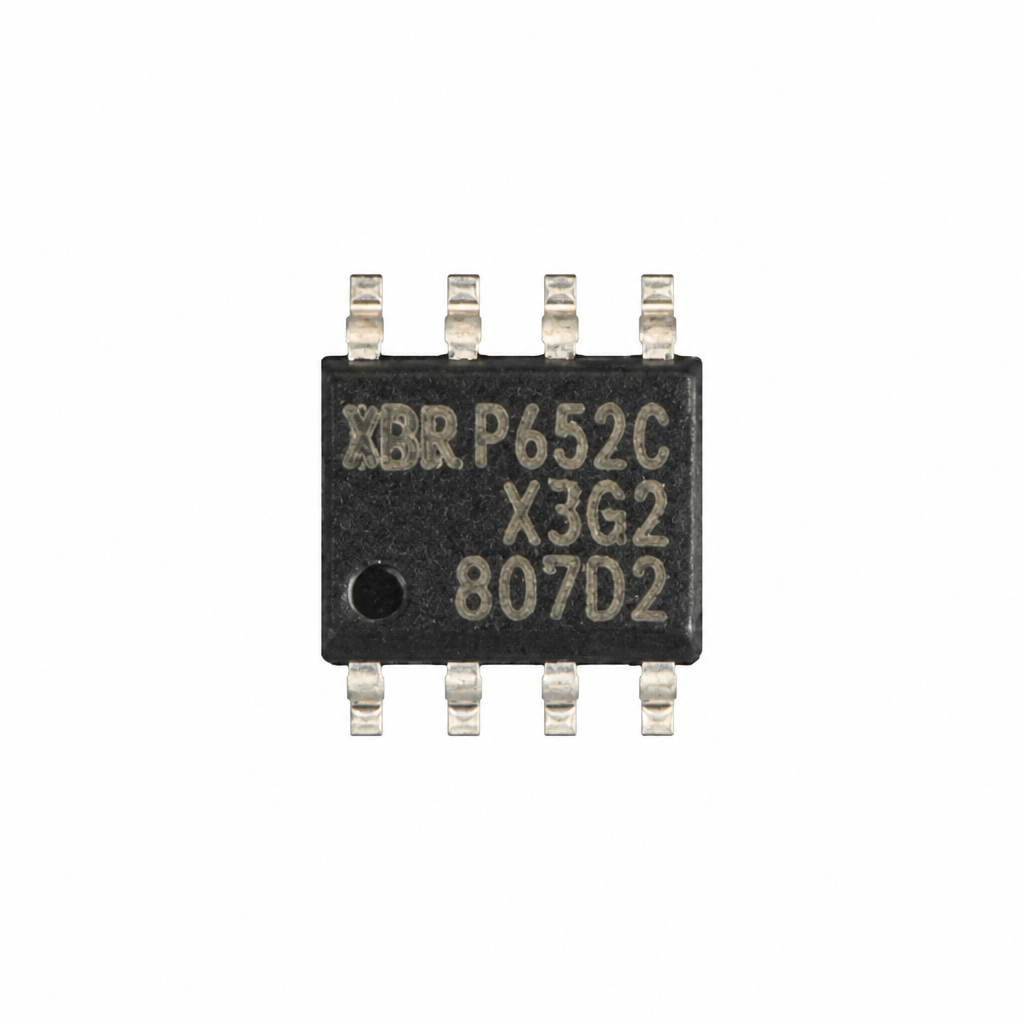

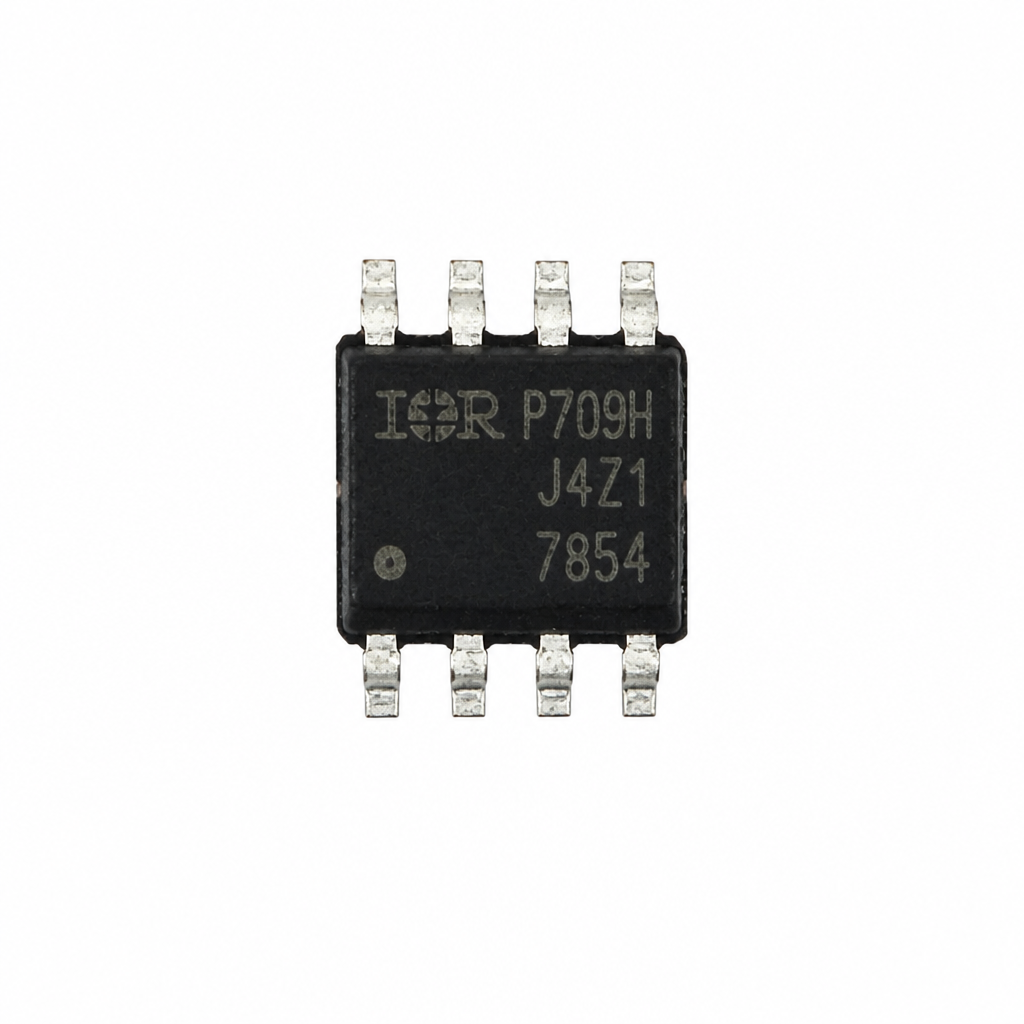

| TO-252 (DPAK) / TO-263 (D2PAK) | SMD, тепловідведення через плату | до 30–100 Вт | Силові ключі на платах ТБ і моніторів, IRF840S |

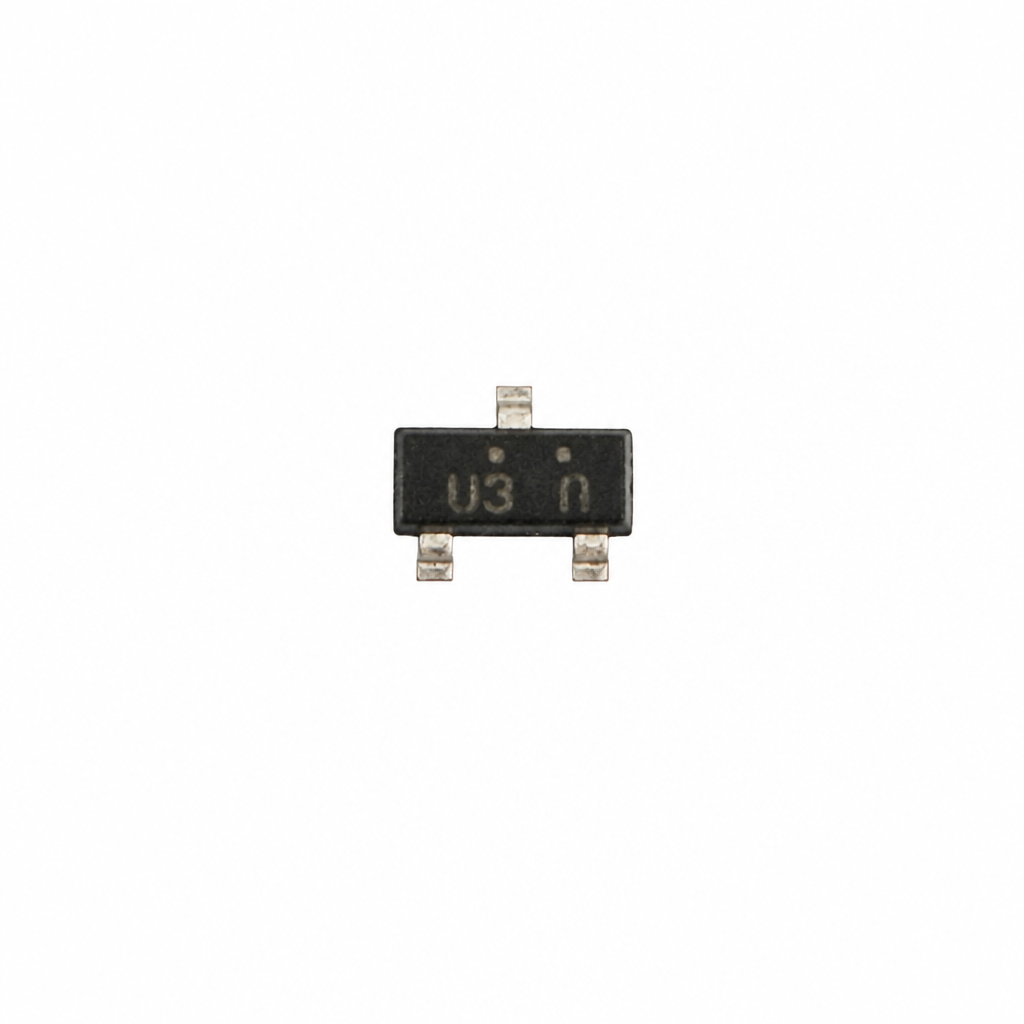

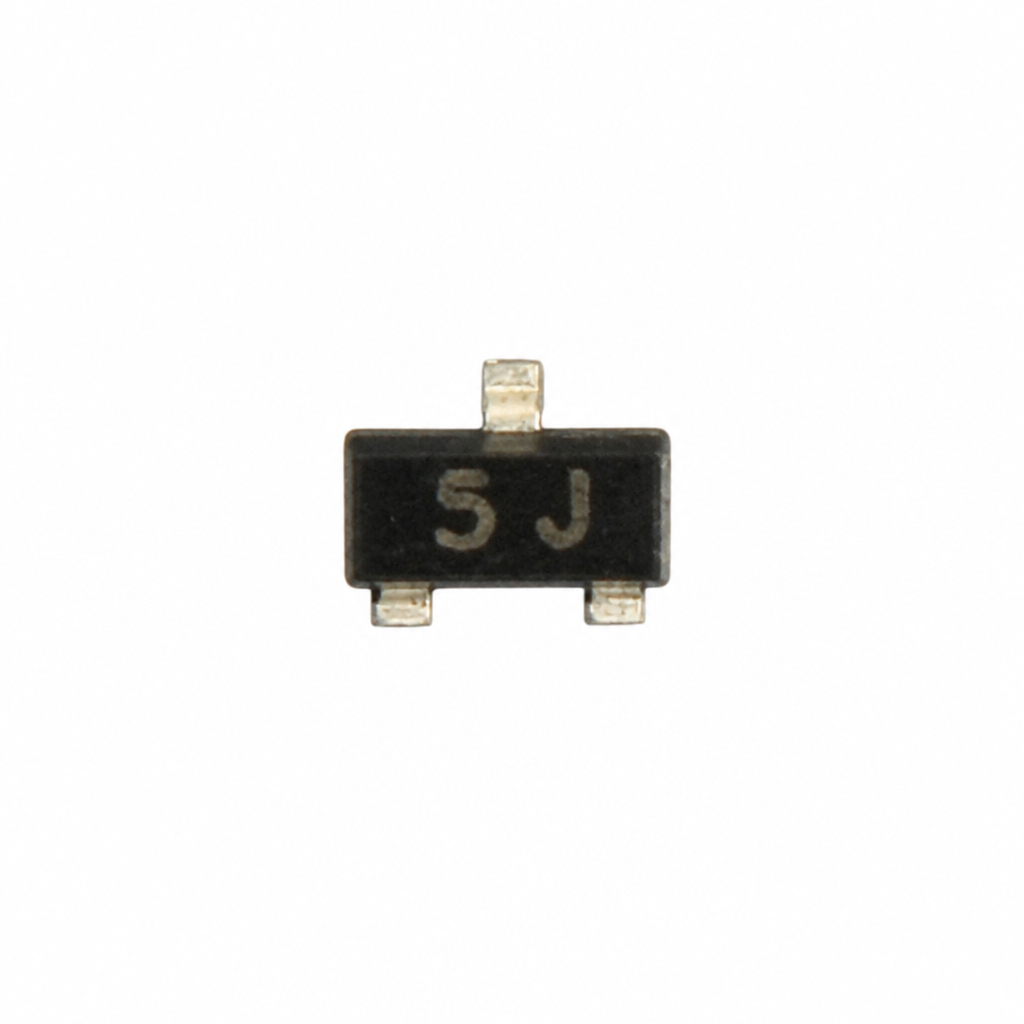

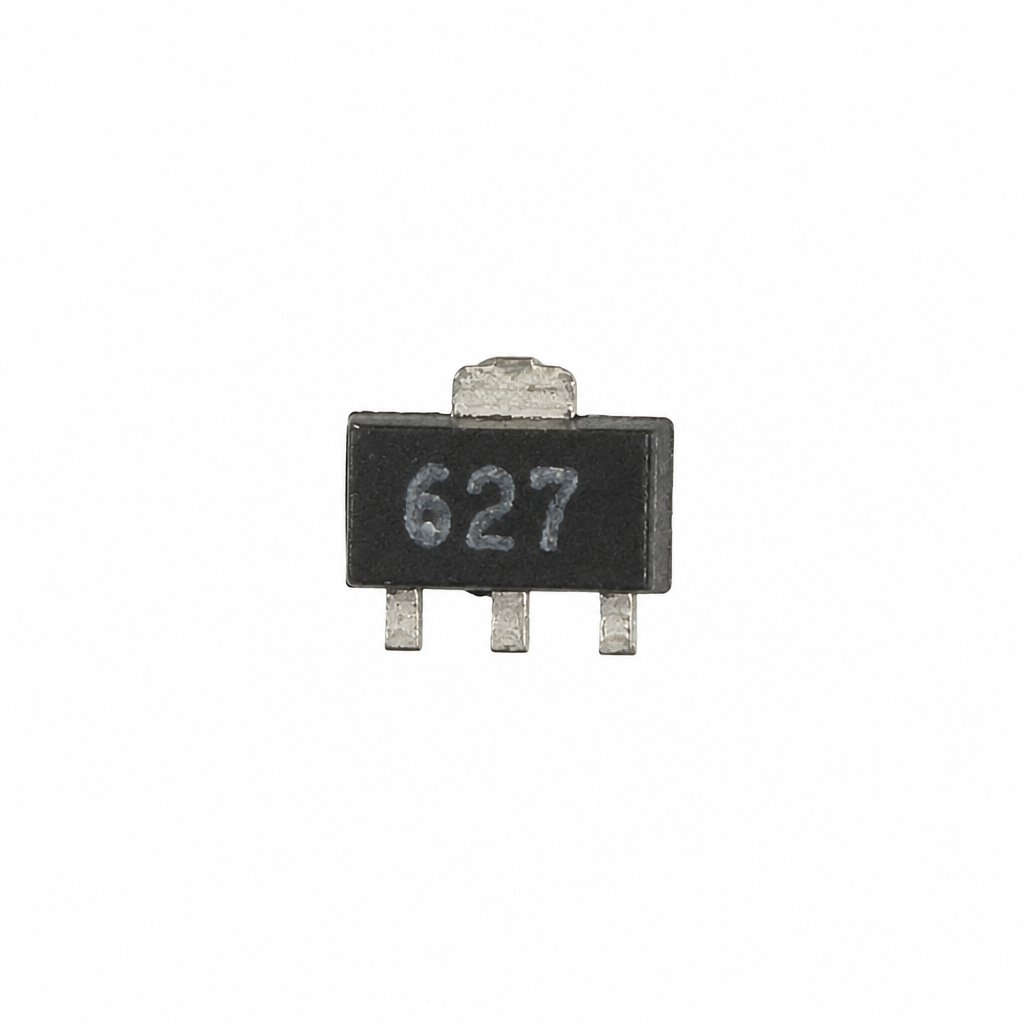

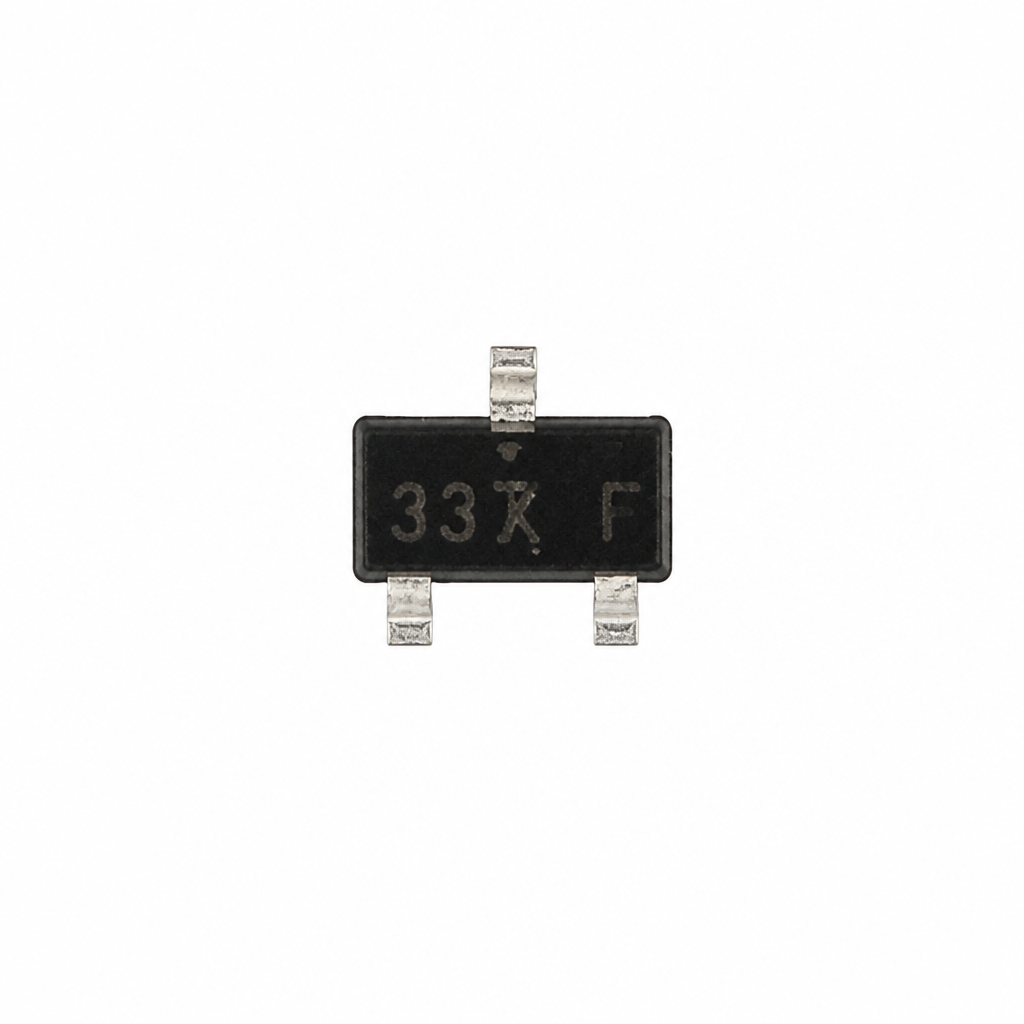

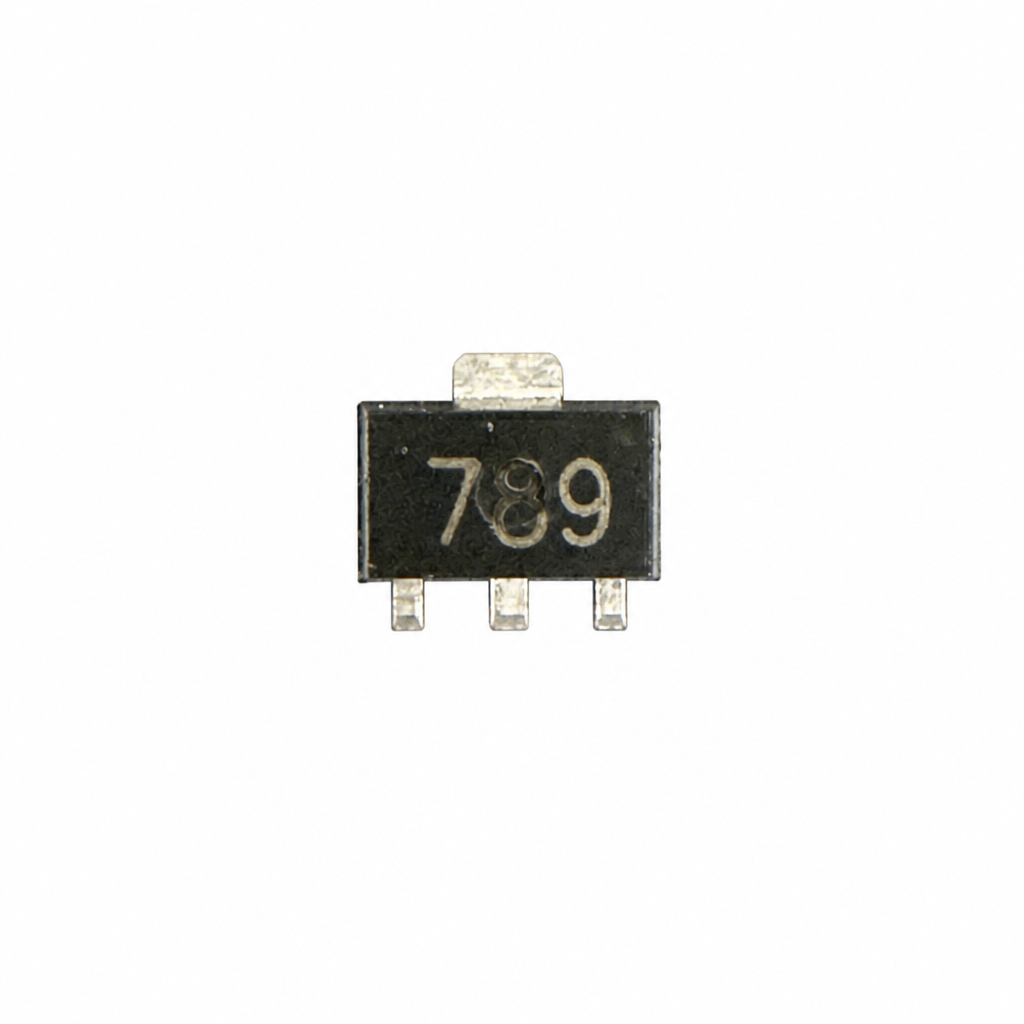

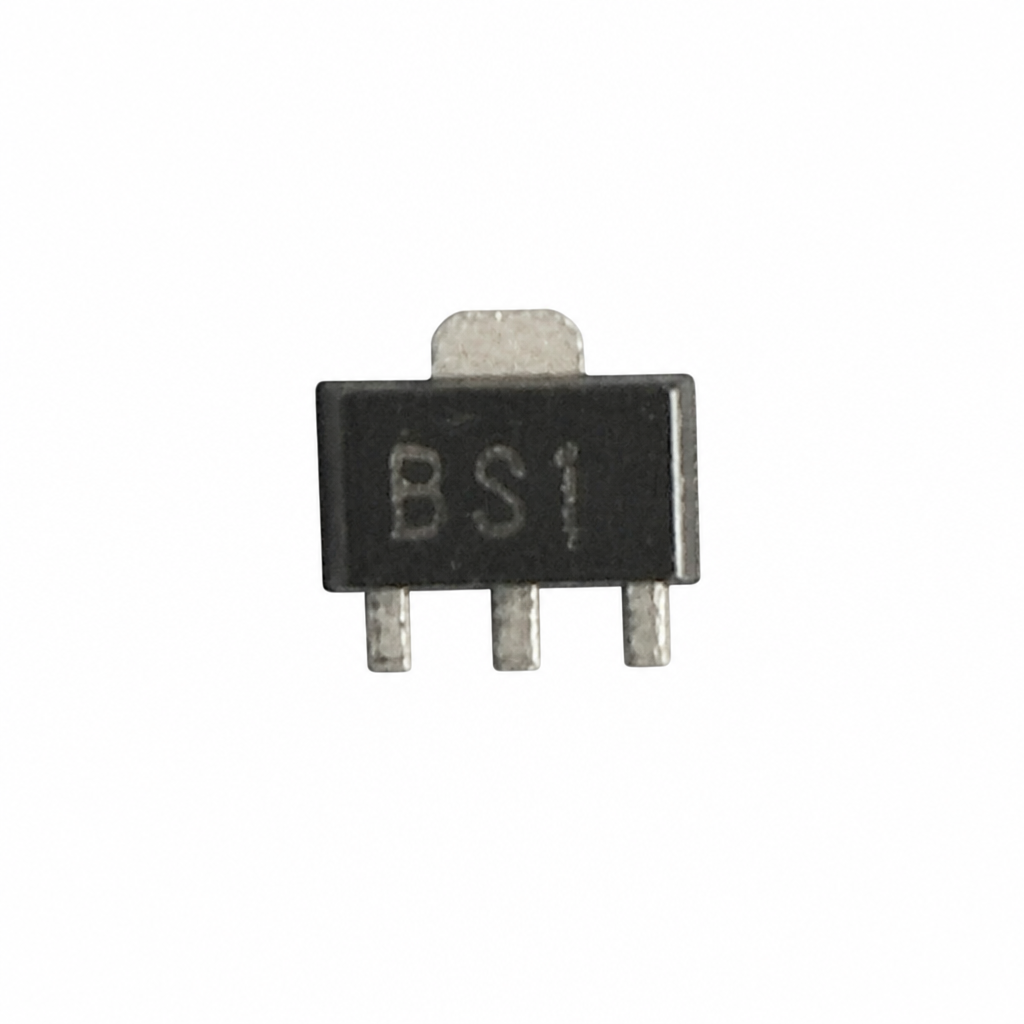

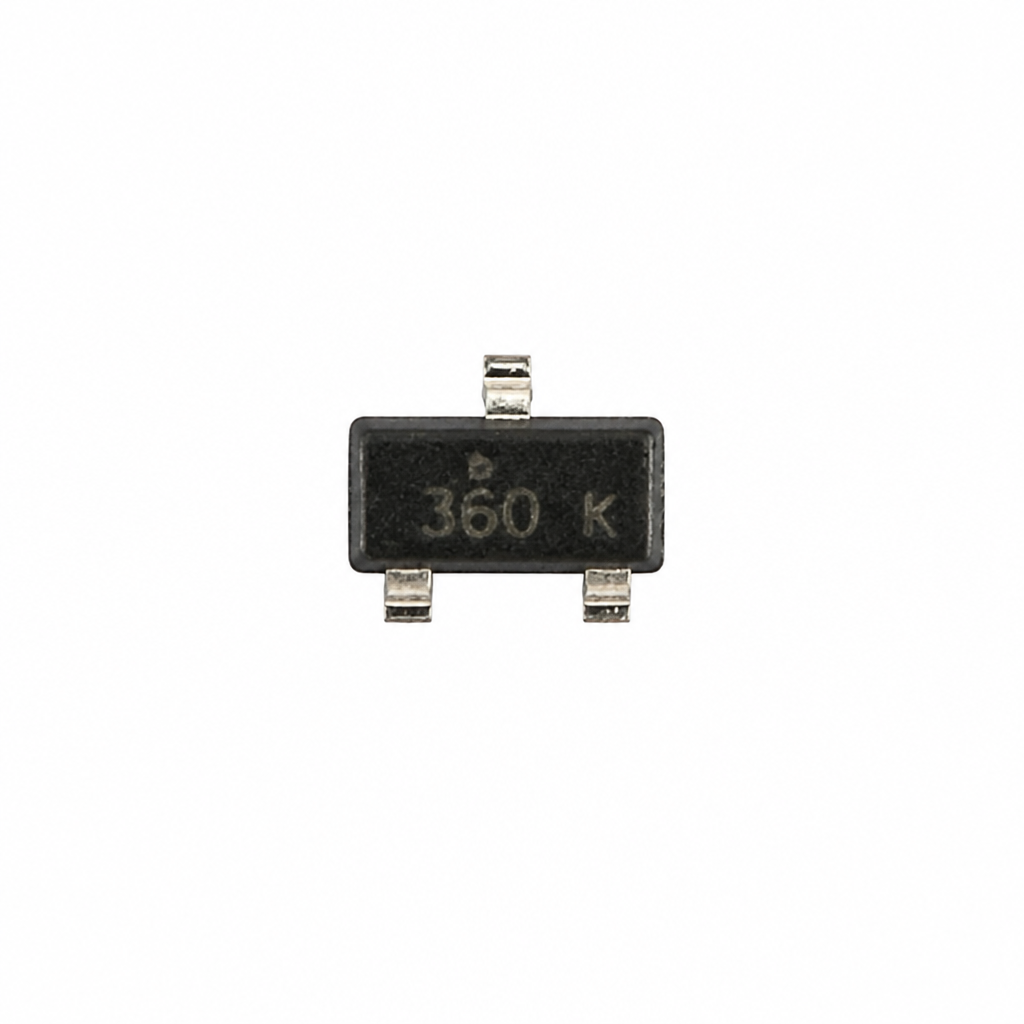

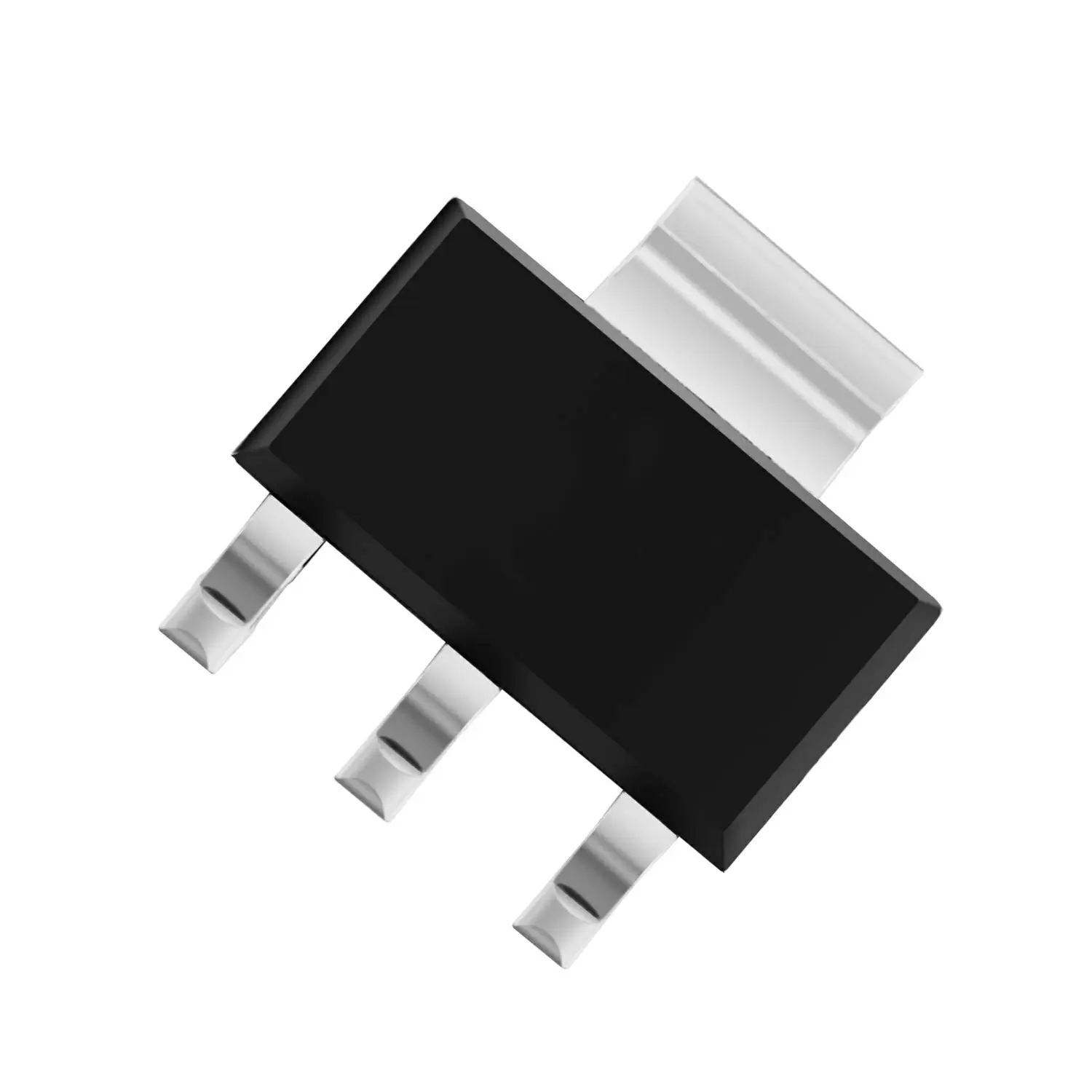

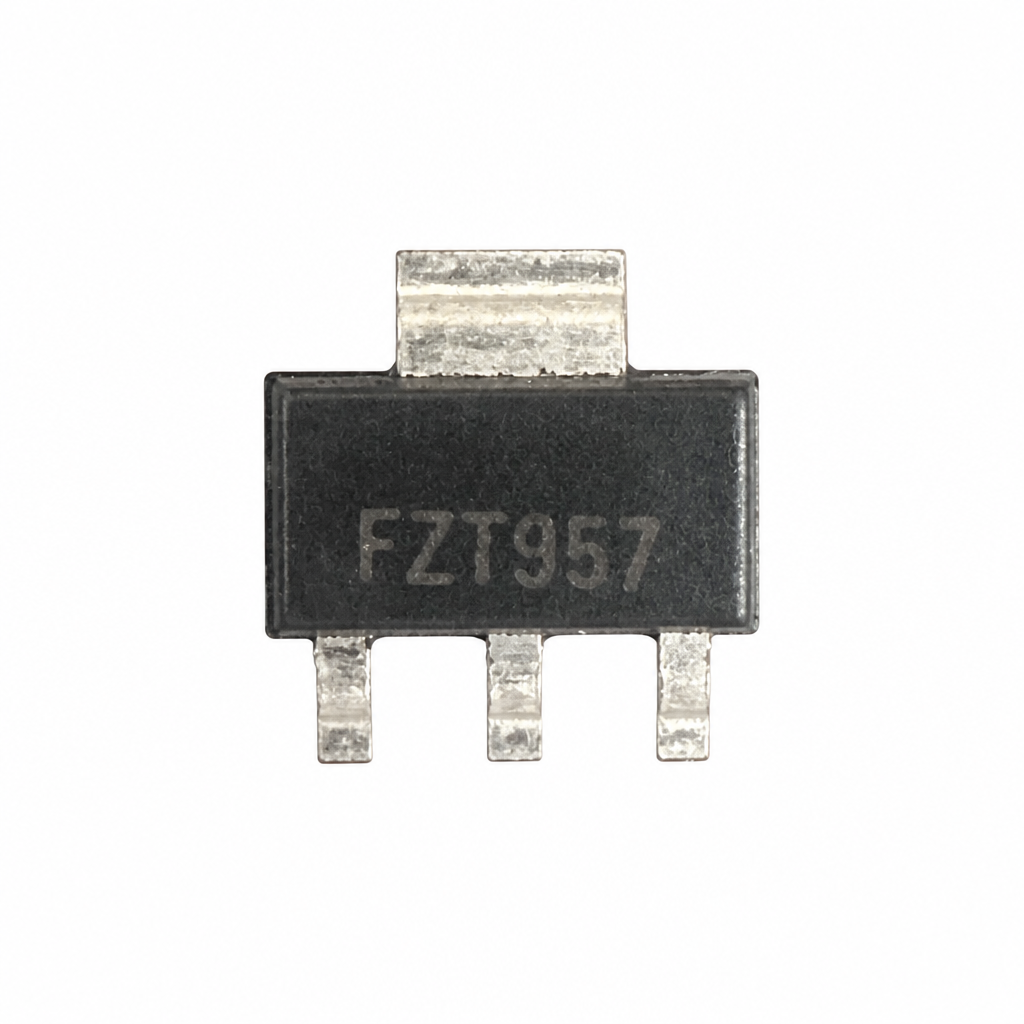

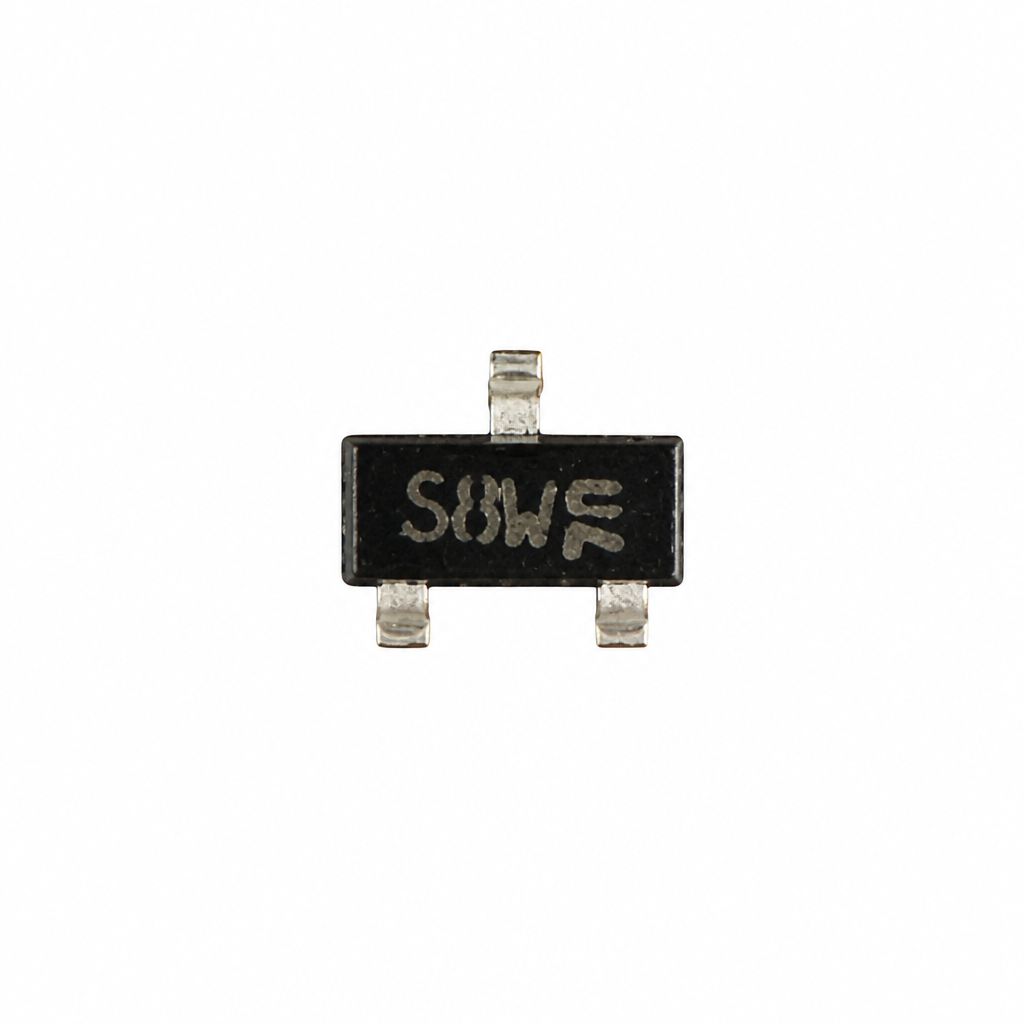

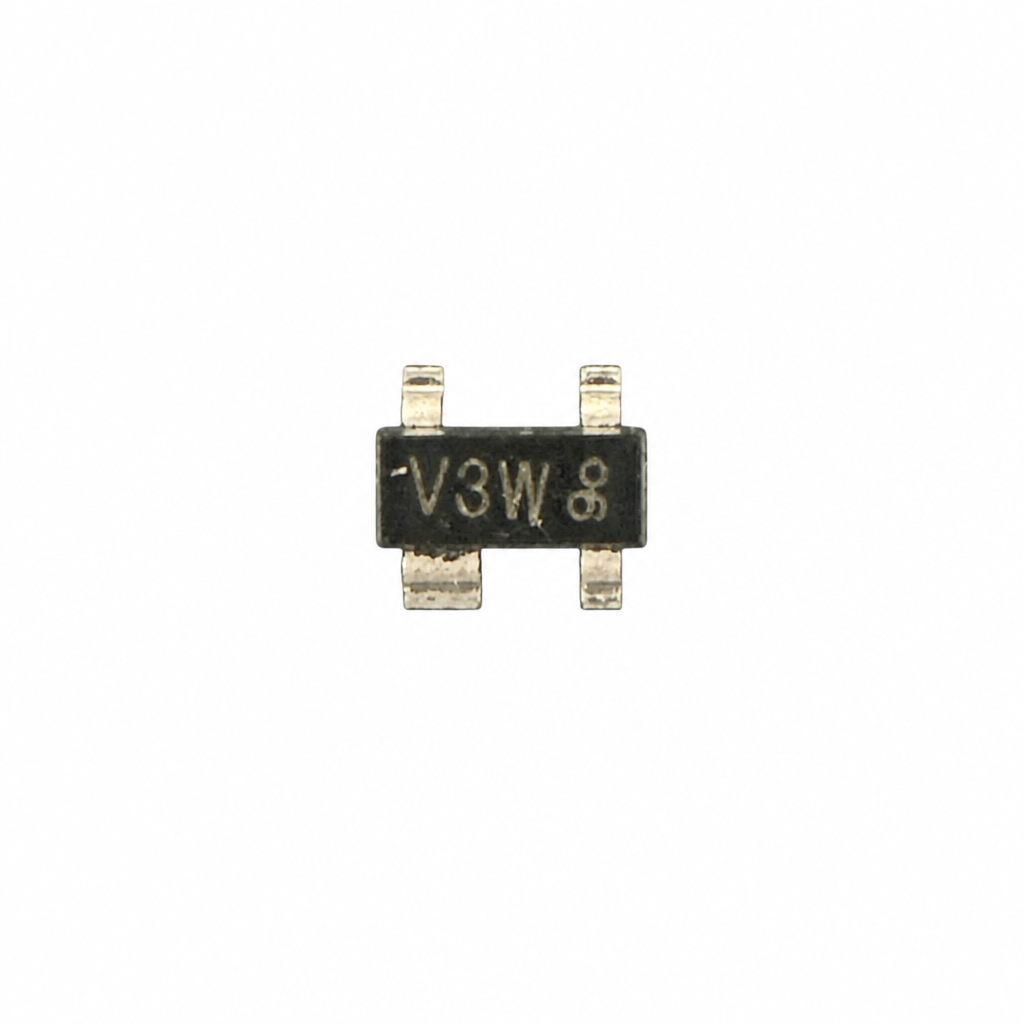

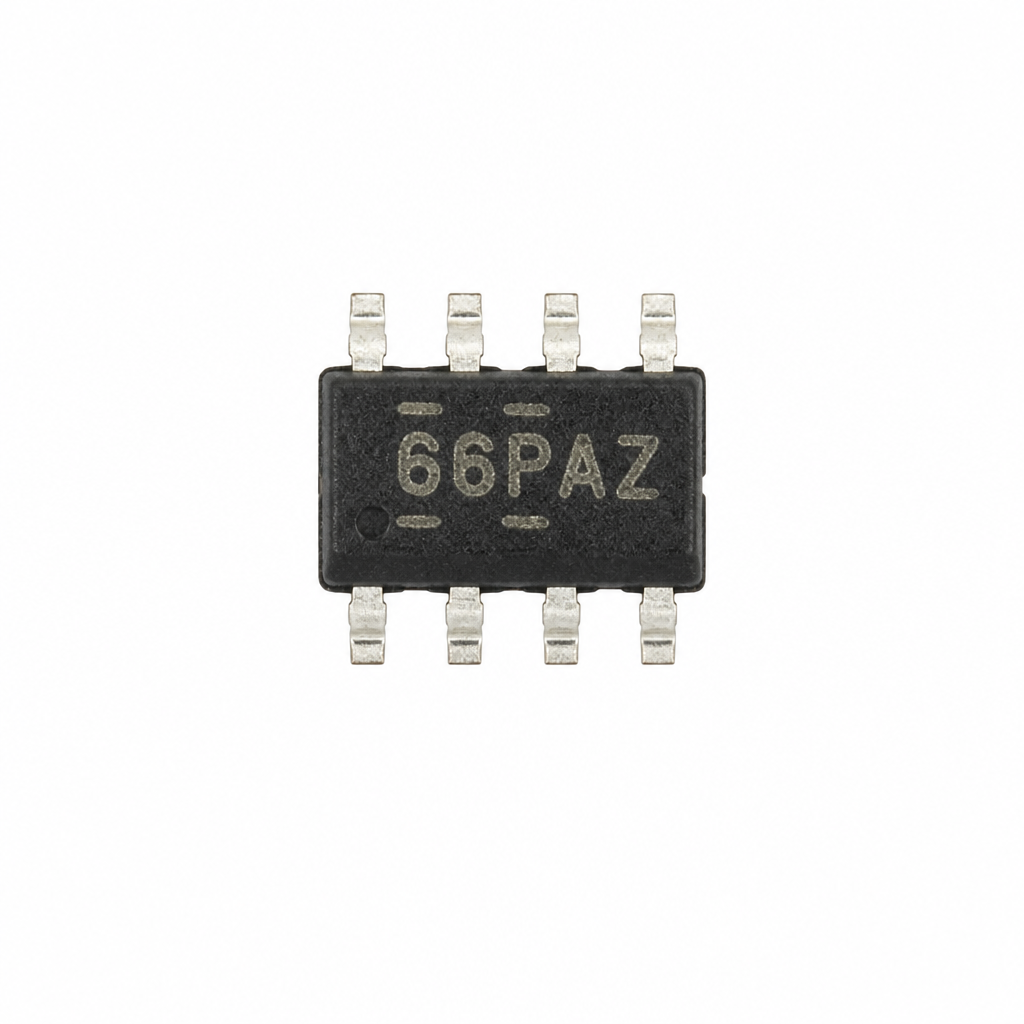

| SOT-23 / SOT-89 | SMD, малопотужний | до 0,3–1 Вт | AO-серія, MMBT, BCP68 та інші SMD-транзистори |
Популярні транзистори в каталозі
Найходовіші позиції розділу та їхні основні параметри (наявність і характеристики — у картці товару):
| Модель | Тип | Основні параметри |
|---|---|---|
| 2N2222A | NPN, TO-92 | 40 В, 0,6 А, універсальний малопотужний |
| BC547C / BC557C | NPN / PNP, TO-92 | 45 В, 0,1 А, hFE 420–800 |
| C1815 | NPN, TO-92 | 50 В, 0,15 А, аудіо та малосигнальні каскади |
| BD139 / BD140 | NPN / PNP, TO-126 | 80 В, 1,5 А, драйвери та передвихідні каскади |
| MJ13007A | NPN високовольтний, TO-220 | 400 В, 8 А, імпульсні БЖ, ЕПРА |
| IRFZ44N | N-MOSFET, TO-220 | 55 В, 49 А, RDS(on) 17,5 мОм |
| IRF540N | N-MOSFET, TO-220 | 100 В, 33 А |
| IRF840 | N-MOSFET, TO-220 | 500 В, 8 А, імпульсні джерела живлення |
| BU508AXI | NPN високовольтний, TO-3P | 700 В, 8 А, рядкова розгортка |
| 2SC5200 / 2SA1943 | NPN / PNP, TO-3P | 230 В, 15 А, 150 Вт, вихід підсилювачів потужності |
| IRG4PH40UD | IGBT, TO-247 | 1200 В, 41 А, зварювальні інвертори |
Оригінал чи аналог: що обрати
Для силових вузлів — вихідних каскадів підсилювачів, ключів зварювальних інверторів, рядкових транзисторів — краще брати оригінальні Toshiba, ST, IR, NXP: вони витримують заявлені струми й температури. Для малопотужних каскадів, сигнальних ключів, макетування та Arduino підійдуть доступні аналоги під маркою Dista — це ті самі серійні компоненти, перевірені на складі. Якщо сумніваєтеся, напишіть модель або надішліть фото плати — підкажемо сумісну заміну.
Чому транзистори купують у Distancionka
- Понад 2500 найменувань транзисторів, симісторів і тиристорів, 97 % позицій у наявності на складі.
- Роздріб і опт для сервісних центрів.
- Самовивіз у Києві в день замовлення, відправлення Новою Поштою по Україні.
- Перевірка та підбір аналогів: консультуємо телефоном і в месенджерах.
- Поруч у каталозі — конденсатори, резистори, діоди, запобіжники, мікросхеми та все для паяння, щоб зібрати замовлення на ремонт за один раз.
Обирайте потрібну серію у фільтрі за типом і корпусом або введіть маркування в пошук — і купити транзистор у Києві з доставкою по Україні можна за кілька хвилин.
Запитання-відповіді
Подивіться маркування на корпусі згорілої деталі та введіть його в пошук по сайту. У японських транзисторів префікс «2S» на корпусі не друкують: C5200 — це 2SC5200, A1943 — 2SA1943, D882 — 2SD882. Якщо маркування не читається, орієнтуйтеся на схему або на такий самий транзистор у сусідньому плечі плати та підбирайте аналог за типом, напругою, струмом і корпусом. Можна надіслати нам фото плати — підкажемо відповідну заміну.
Так, якщо збігаються тип (NPN/PNP, N/P-канал MOSFET, IGBT), корпус і цоколівка. Запас за напругою та струмом лише підвищує надійність. Для MOSFET додатково перевірте опір відкритого каналу RDS(on) і порогову напругу затвора: у схемах з керуванням від 3,3–5 В потрібні транзистори логічного рівня (серія IRL). Для підсилювачів звуку важливо, щоб збігалася група за коефіцієнтом підсилення hFE.
Біполярний транзистор керується струмом бази й добре підходить для підсилення сигналу та малопотужних ключів. MOSFET керується напругою на затворі, майже не споживає струм керування та швидко перемикається, тому стоїть в імпульсних блоках живлення та перетворювачах. IGBT поєднує керування, як у MOSFET, і здатність тримати високі напруги та струми, як у біполярного — його ставлять у зварювальні інвертори, індукційні плити та частотні перетворювачі. Замінювати один тип іншим без переробки схеми не можна.
Біполярний транзистор перевіряють у режимі «продзвонювання діодів»: переходи база-емітер і база-колектор мають показувати падіння 0,5–0,7 В в один бік і «нескінченність» в інший, а між колектором та емітером в обидва боки не повинно бути провідності. Для MOSFET перевіряють відсутність короткого замикання між виводами, потім короткочасно подають напругу на затвор від щупа — справний ключ відкривається і «дзвониться» між стоком і витоком, після замикання затвора на витік знову закривається. Пробитий транзистор показує коротке замикання між усіма виводами.
Це група за коефіцієнтом підсилення hFE. У японських серій: O — низька, Y — середня, GR — висока, BL — дуже висока. У європейських BC: A — 110–220, B — 200–450, C — 420–800. Для ключових схем група зазвичай не критична, а в підсилювачах і диференціальних каскадах краще ставити транзистор тієї самої групи, що й в оригіналі.
Так, близько 97 % позицій розділу є на складі в Києві: можна забрати самовивозом у день замовлення. По Україні відправляємо Новою Поштою, зазвичай у день оплати, доставка займає 1–2 дні. Для сервісних центрів та оптових покупців діють окремі ціни — уточнюйте в менеджера.
