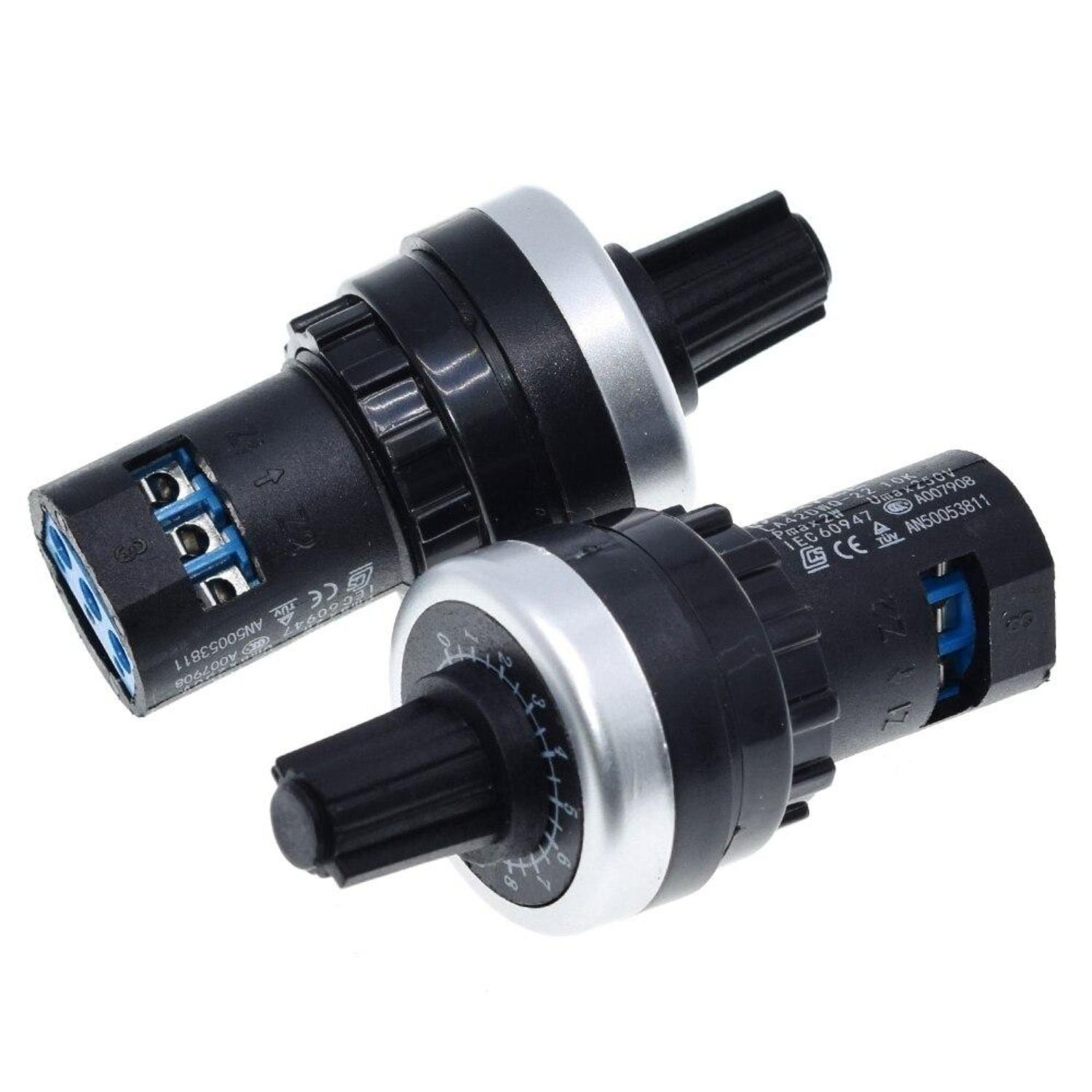

Резистори — базові радіокомпоненти, які використовуються майже в будь-якій електроніці: від простої LED-підсвітки до блоків живлення та контролерів. Їхнє основне призначення — обмеження струму, поділ напруги, задання режимів роботи транзисторів і мікросхем, а також формування часових ланцюгів (RC) і фільтрів. У каталозі ви знайдете вивідні та SMD-резистори, змінні й підлаштувальні резистори, а також промислові потенціометри — для ремонту, складання та розробки.
Основні види резисторів
- Постійні резистори — фіксований опір. Використовуються для обмеження струму, формування подільників напруги, підтягування (pull-up/pull-down) та захисту входів мікроконтролерів.

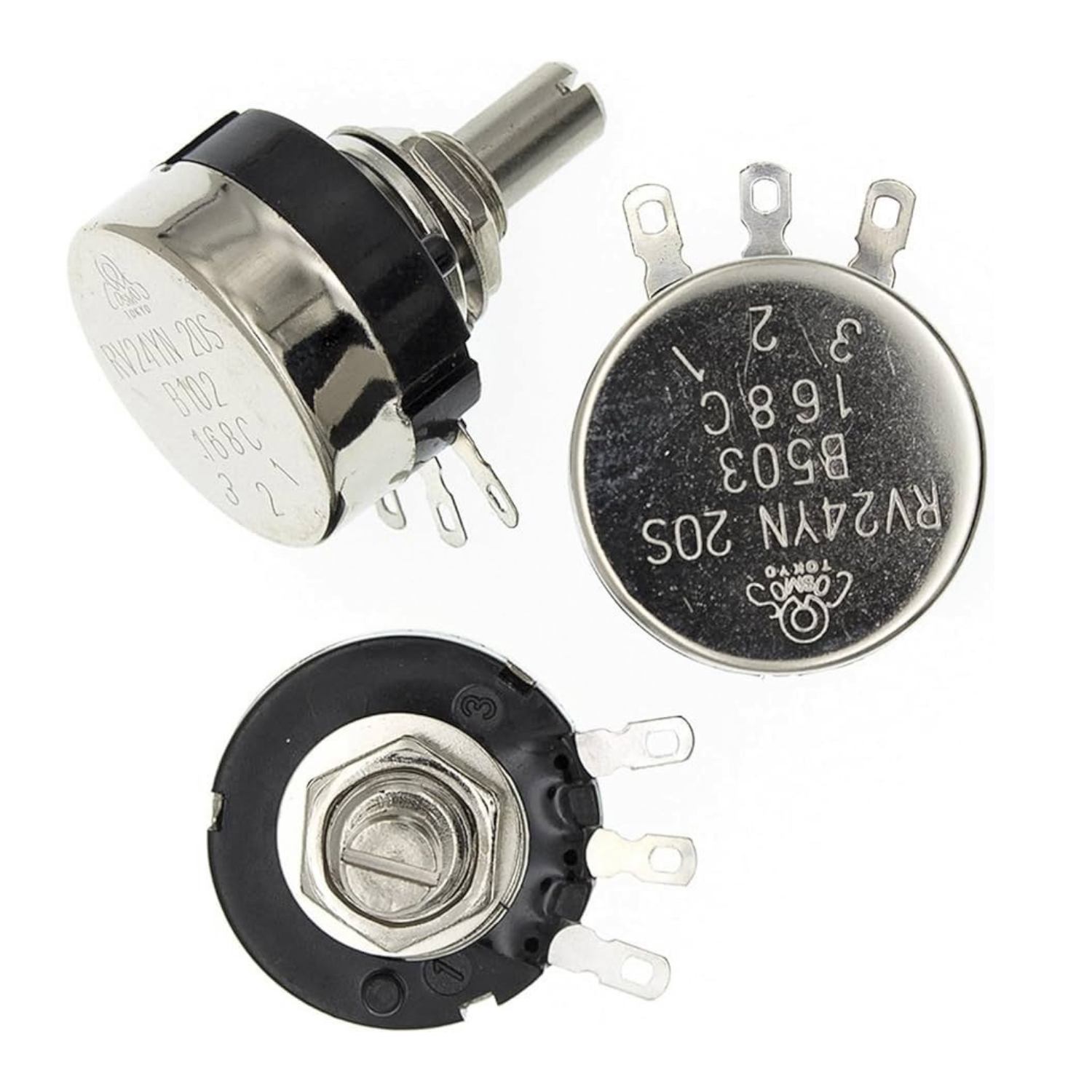

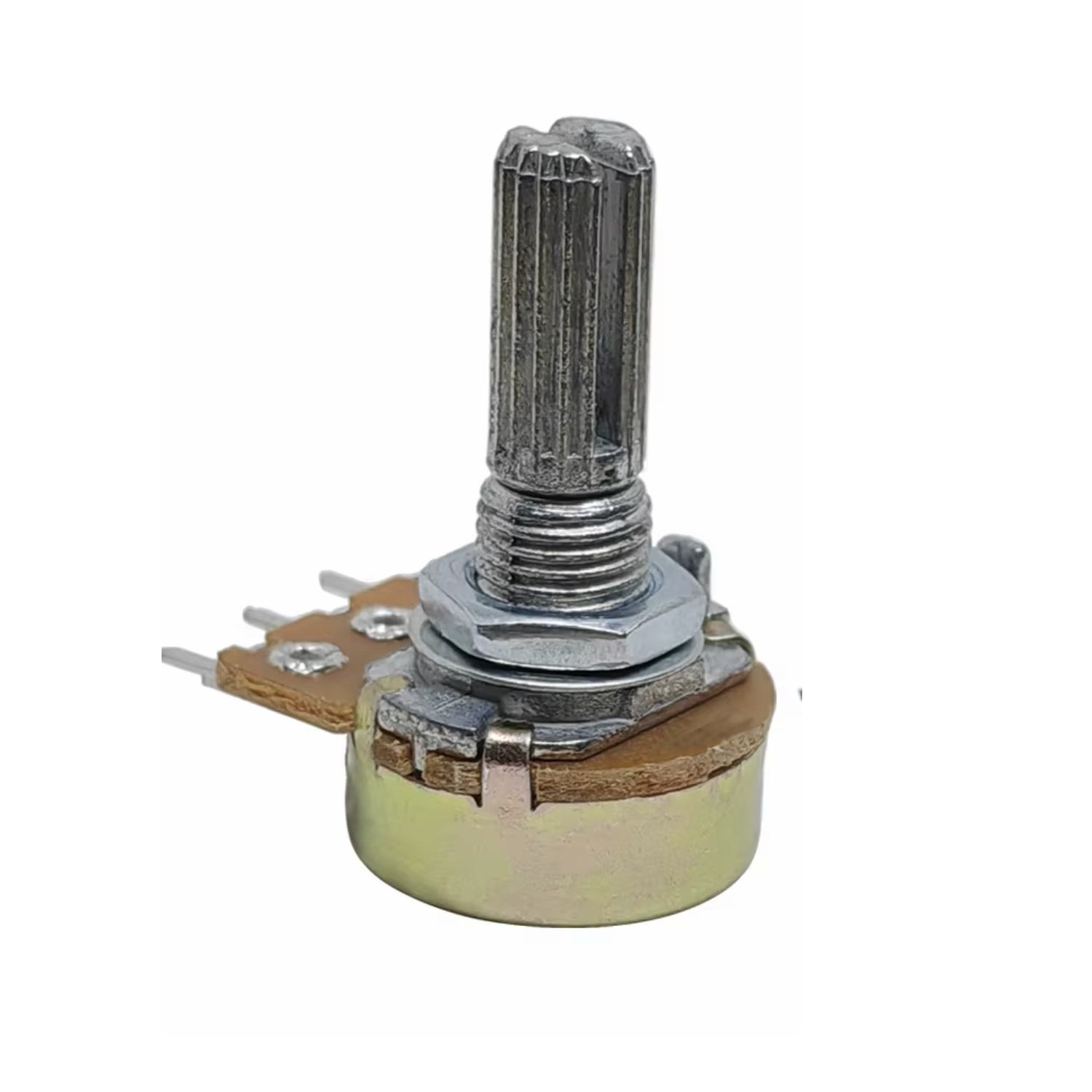

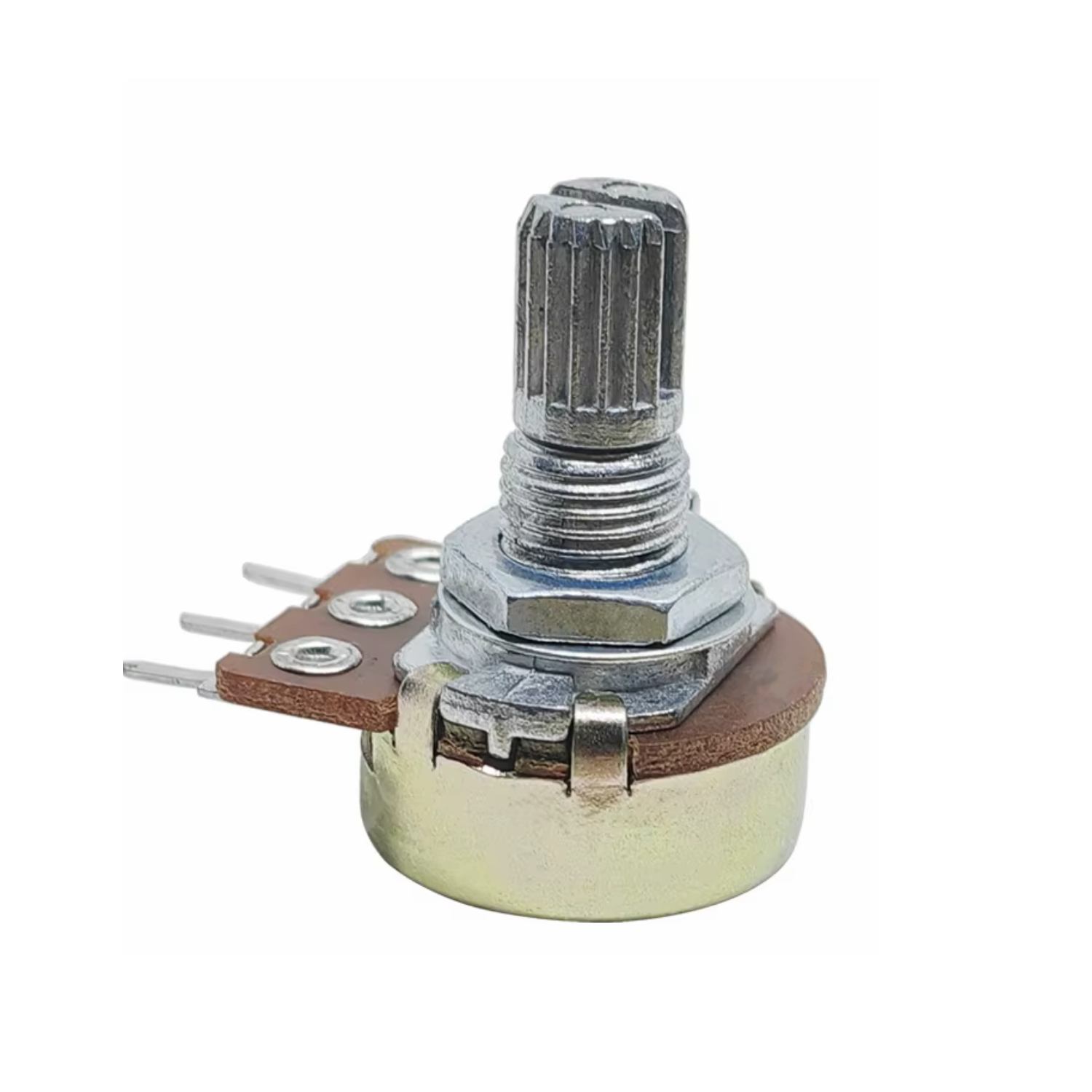

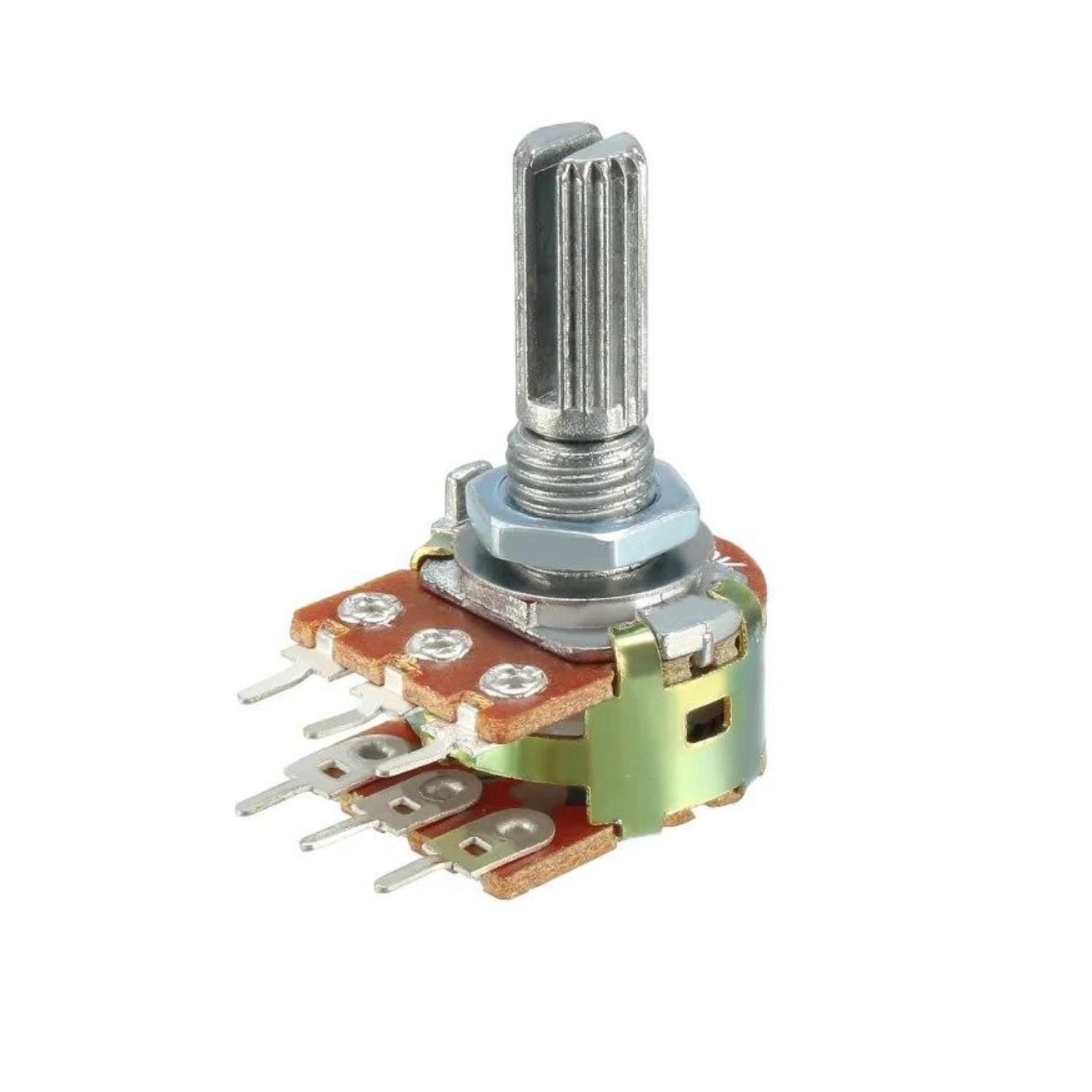

- Змінні резистори (потенціометри) — опір змінюється обертанням осі. Підходять для регулювання гучності, яскравості, чутливості, уставок і калібрувань.

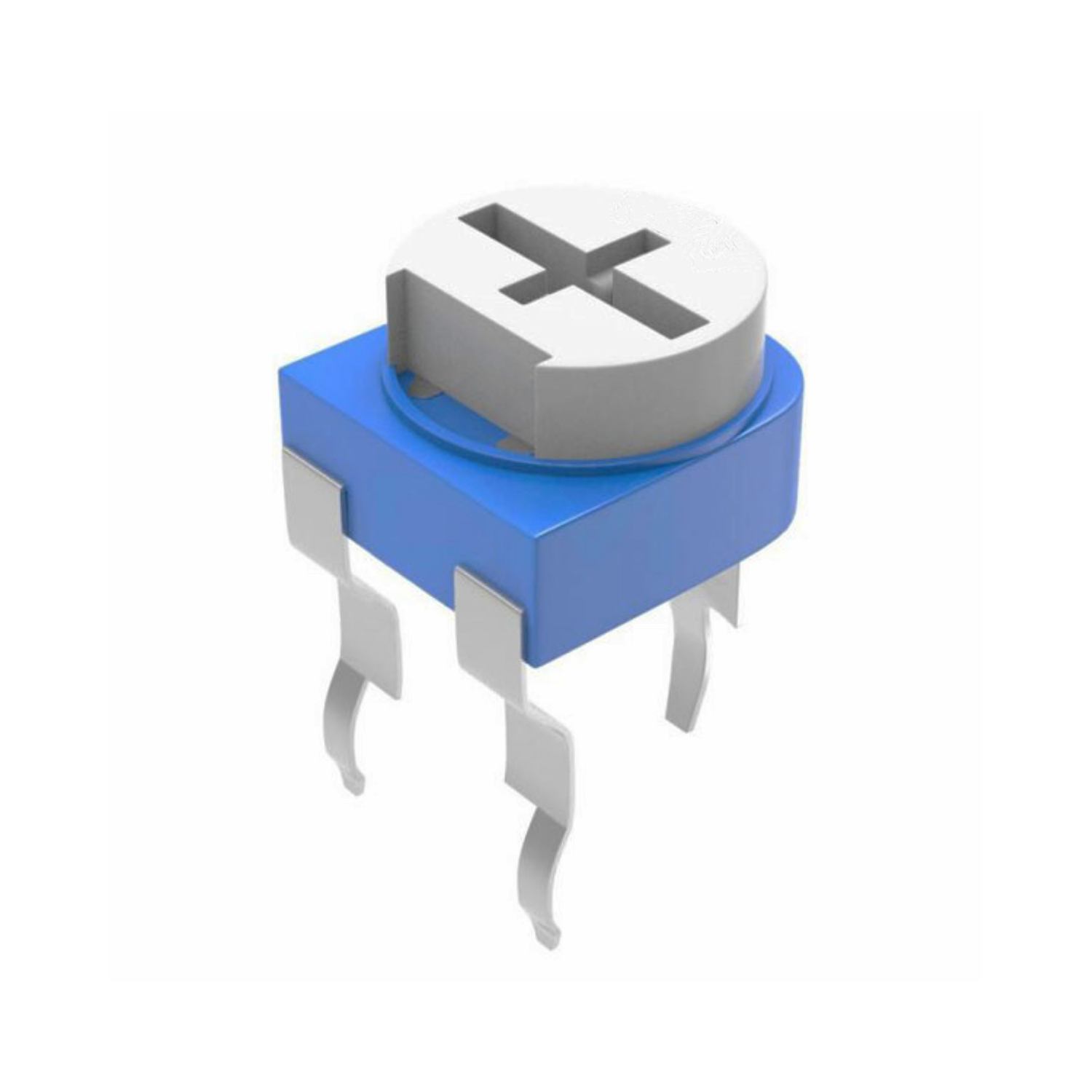

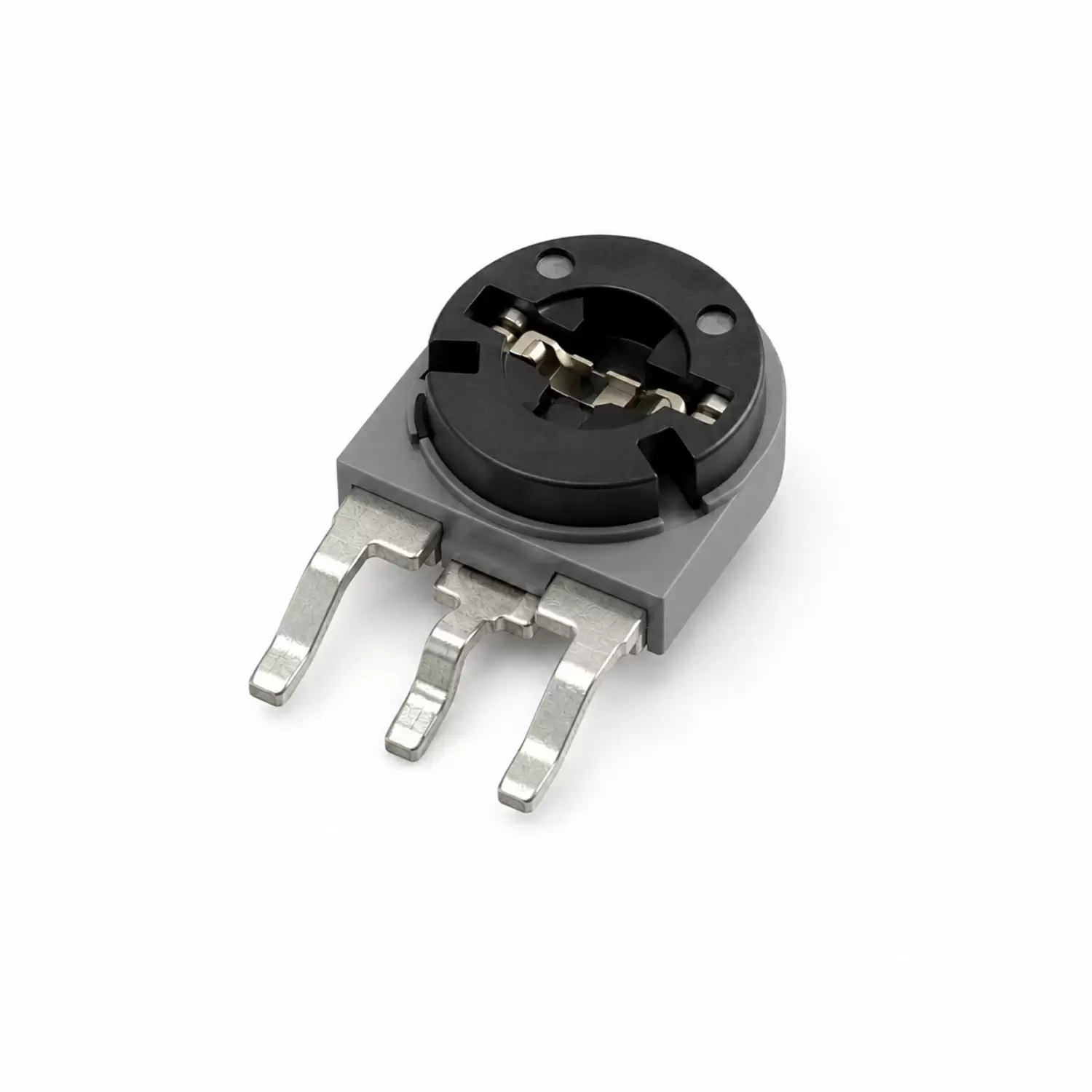

- Підлаштувальні резистори (тримери) — налаштування виконується рідко (наприклад, під час первинного калібрування плати). Часто застосовуються в датчиках, підсилювачах і джерелах живлення.
- Багатообертові потенціометри — точне налаштування (кілька обертів до кінця ходу). Зручні, коли важливе «тонке» регулювання без стрибків.
Як обрати резистор: 6 ключових параметрів
- Опір (Ω). Обирається за розрахунком схеми. Для типових задач часто використовують: 220–1kΩ для світлодіодів, 4.7–10kΩ для підтягувань, 100kΩ–1MΩ для вхідних ланцюгів і подільників.
- Потужність (Вт). Важлива для надійності. Оцініть розсіювану потужність: P = U² / R або P = I² · R. Рекомендується брати запас у 1.5–2 рази.
- Допуск (точність). Для звичайної електроніки достатньо 5% (E24), для точніших вузлів — 1% (E96) і менше.
- Форм-фактор. Вивідні — зручні для монтажу та прототипування, SMD — для компактних плат. Для SMD враховуйте типорозмір (наприклад, 0603/0805/1206) і допустиму потужність.
- Температурний коефіцієнт (TCR). Важливий у вимірювальних ланцюгах і прецизійних подільниках. Чим нижчий TCR, тим стабільніший опір при нагріванні.
- Призначення та умови. Для вібрацій/виробництва обирають надійніші серії, для частих регулювань — якісні потенціометри, для рідкісних налаштувань — підлаштувальні.
Швидкі підказки з підбору
Обмежити струм світлодіода
Розрахуйте опір за формулою R = (Uживл − Uled) / I. Потужність беріть із запасом. Для Arduino-проєктів часто використовують 220–330Ω.
Підтягування входу (pull-up/pull-down)
Стандартний діапазон — 4.7kΩ–10kΩ. Менше — більше споживання, більше — нижча завадостійкість.
Подільник напруги
Підбирайте співвідношення резисторів під потрібну напругу. Якщо подільник іде на АЦП, враховуйте вхідний опір і завади.
Регулювання параметра

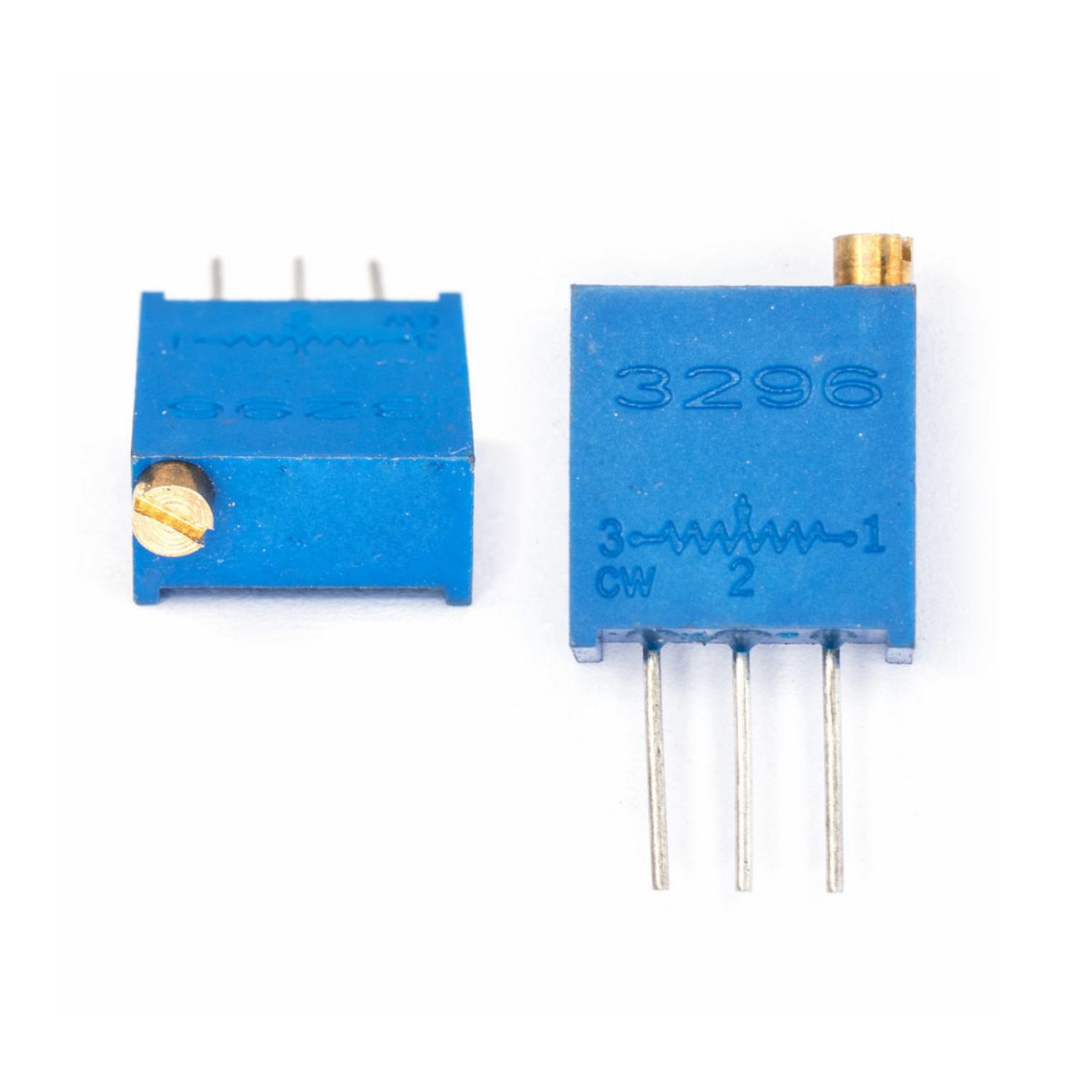

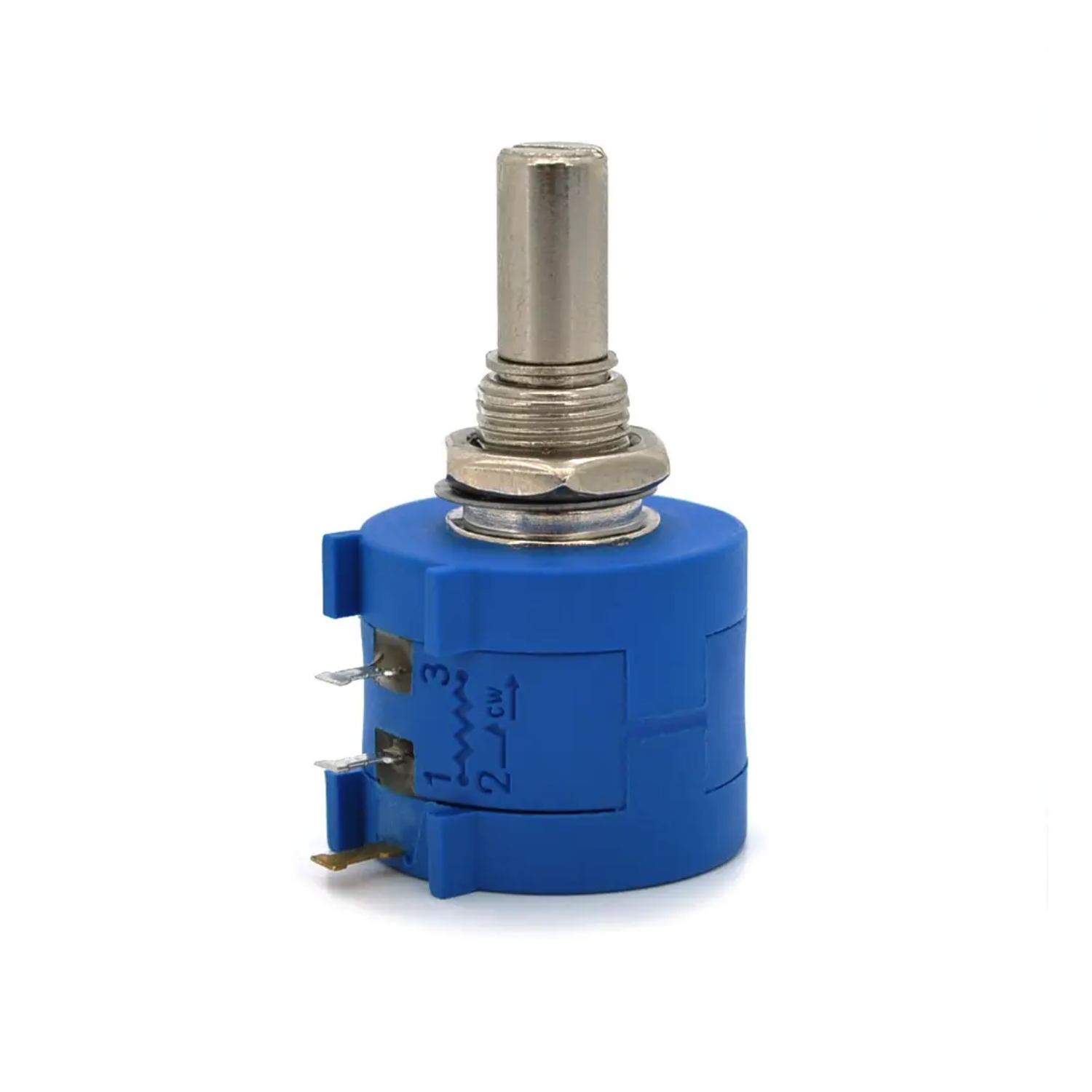

Для точного налаштування — багатообертові потенціометри (наприклад, 3590S-2), для компактних плат — підлаштувальні (наприклад, 3296W).
Таблиця: що обрати під задачу
| Задача | Рекомендований тип | На що звернути увагу |
|---|---|---|
| Ремонт і навісний монтаж | Вивідні постійні | Потужність (0.25/0.5/1 Вт), допуск 5% або 1% |
| Компактна плата | SMD-резистори | Типорозмір (0603/0805/1206), потужність, допуск |
| Рідкісне калібрування | Підлаштувальні | Тип регулювання, ресурс, зручність доступу на платі |
| Часте регулювання | Потенціометри | Якість доріжки, плавність ходу, кріплення, довжина осі |
| Точне налаштування | Багатообертові | Кількість обертів, стабільність, механічна надійність |
Чому вигідно купувати резистори на distancionka.com
- Підбір компонентів для різних проєктів: від ремонту до розробки.
- Зручні формати резисторів: вивідні, SMD, змінні та підлаштувальні.
- Можливість зібрати кошик «усе для паяння та складання» в одному місці.
Якщо ви сумніваєтеся в номіналі або потужності — обирайте резистор із запасом по потужності та точнішим допуском, або орієнтуйтеся на схему/даташит. Для проєктів з Arduino та подібними платформами зручно мати набір популярних номіналів (E24) і кілька потенціометрів для налаштування.
Запитання-відповіді
Для точних вимірювань та аудіоапаратури, де важливі стабільність, низький рівень шуму та мінімальні спотворення, рекомендується вибирати високоякісні металоплівкові резистори з малим допуском (наприклад, ±1% або ±0.1%). Дротяні резистори також можуть використовуватися в силових частинах аудіоапаратури завдяки їх здатності розсіювати потужність.
Потужність резистора визначається за формулою P = I²R (де P - потужність, I - струм через резистор, R - опір резистора) або P = V²/R (де V - напруга на резисторі). Важливо вибирати резистор із запасом потужності (зазвичай у 2-3 рази більшим за розрахункову), щоб він не перегрівався і мав довгий термін служби. Враховуйте також умови охолодження.
Різні типи резисторів мають свої особливості:
- Вуглецеві резистори: Найбільш дешеві, але мають низьку точність і стабільність. Добре підходять для загальних застосувань.
- Металоплівкові резистори: Відрізняються хорошою точністю, стабільністю та низьким рівнем шуму. Часто використовуються в прецизійних схемах.
- Дротяні резистори: Здатні розсіювати велику потужність, мають високу точність і стабільність. Застосовуються в силових схемах та навантажувальних резисторах.
При виборі резистора важливо враховувати наступні параметри:
- Номінальний опір (в Омах, Ом).
- Допустима потужність розсіювання (у Ватах, Вт).
- Точність (допуск), що позначає допустиме відхилення від номінального опору (наприклад, ±5%).
- Тип резистора (наприклад, вуглецевий, металоплівковий, дротяний), який впливає на його характеристики та застосування.
- Температурний коефіцієнт опору (ТКО).
Резистор - це пасивний електронний компонент, який чинить певний опір протіканню електричного струму. Він використовується для обмеження сили струму, створення дільників напруги, узгодження імпедансів та в багатьох інших цілях в електронних схемах.
