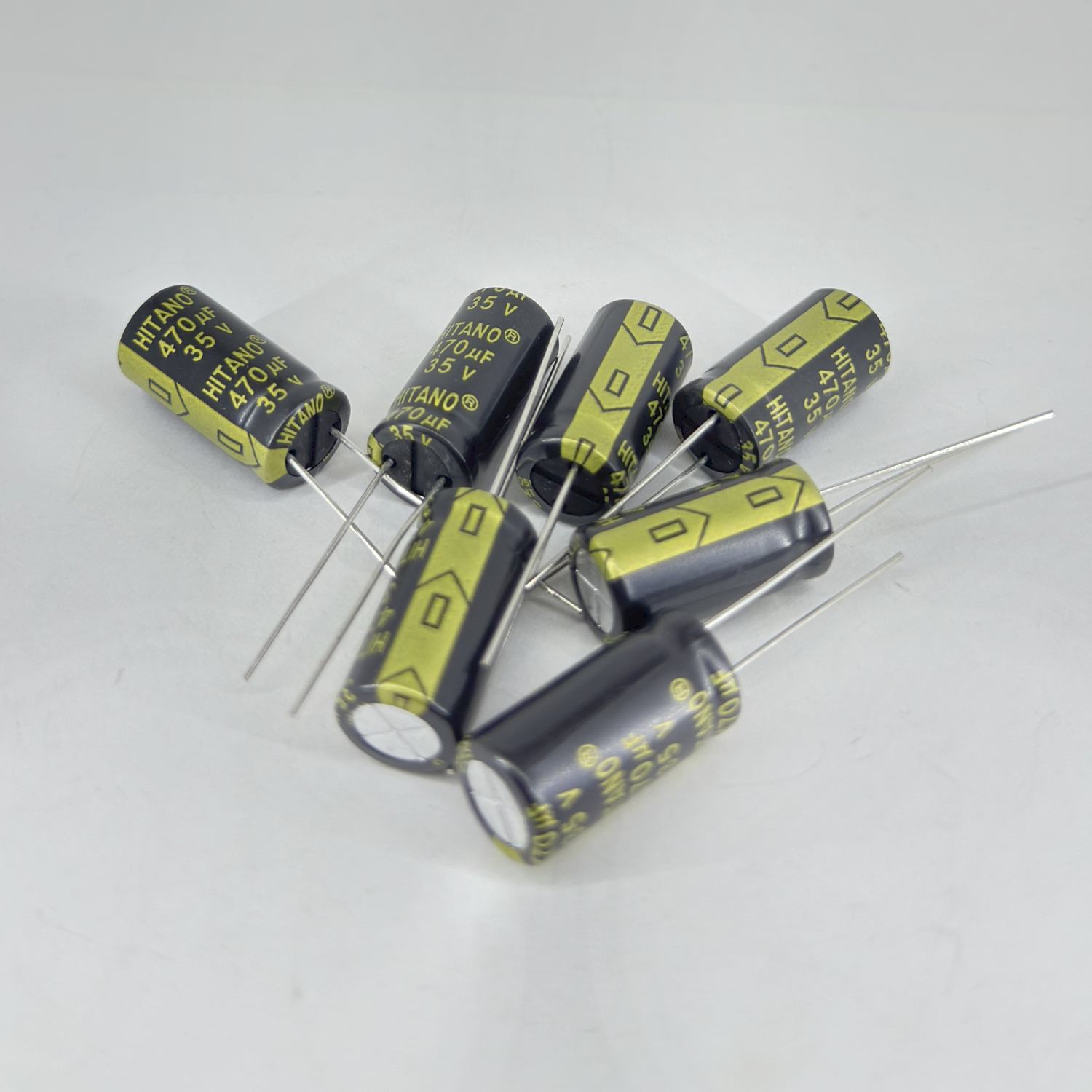

Електролітичний конденсатор — полярний алюмінієвий конденсатор великої ємності, який згладжує пульсації після випрямляча, накопичує енергію та фільтрує живлення мікросхем. Саме він найчастіше виходить з ладу першим: електроліт висихає, ємність падає, зростає ESR, а на корпусі з'являється здуття або сліди підтікань. Симптоми знайомі кожному майстру: пристрій не вмикається або стартує з другого разу, блок живлення свистить, LED-лампа мерехтить, телевізор довго «думає» під час запуску, підсилювач гуде на низьких частотах.
В інтернет-магазині Distancionka зібрано робочий набір електролітів для ремонту та збирання: Samwha, Hitano, ChongX, CapXon, Jamicon — низьковольтні для плат і високовольтні 400–450 В для мережевих фільтрів імпульсних блоків живлення. Більшість ходових номіналів є на складі в Києві, відправлення в день замовлення.
Де застосовуються електролітичні конденсатори
- Імпульсні блоки живлення та зарядні пристрої — вхідний фільтр 400–450 В (22–150 мкФ) і вихідні фільтри 10–50 В (470–4700 мкФ, LOW ESR).
- Телевізори та монітори — плати живлення й підсвічування, де ставлять серії 105 °C через нагрів.
- LED-лампи та драйвери світлодіодів — мініатюрні конденсатори 400 В на 2,2–10 мкФ і низьковольтні на виході драйвера.
- Автоелектроніка та сабвуфери — фільтри живлення підсилювачів, стабілізація бортової мережі, конденсатори 25–63 В великої ємності.
- Побутова техніка — плати керування котлів, насосів, холодильників, пральних і посудомийних машин.
- Аудіотехніка — міжкаскадні та фільтрувальні конденсатори підсилювачів, де важливі ємність і низький ESR.
Як підібрати електролітичний конденсатор для заміни
На корпусі конденсатора вказано ємність (мкФ або µF), робочу напругу (В або V), максимальну температуру (85 °C або 105 °C) і смугу зі знаком «−» біля від'ємного виводу. Звіряйте чотири параметри: ємність, напругу, температуру та габарити. Нижче — що можна змінювати під час підбору аналога, а що ні.
| Параметр | Що означає | Чи можна відхилятися при заміні |
|---|---|---|
| Ємність, мкФ | Скільки заряду накопичує конденсатор. Стандартний ряд: 1, 2,2, 4,7, 10, 22, 47, 100, 220, 470, 1000, 2200, 4700, 10 000 мкФ | Ставте таку саму. У фільтрах живлення допустимо на один щабель більше (470 → 680 мкФ), у таймерах і фільтрах сигналу — лише точне значення |
| Напруга, В | Максимальна постійна напруга, яку витримує конденсатор | Можна вищу (16 В → 25 В), не можна нижчу. Запас 20–30 % над реальною напругою в колі подовжує термін служби |
| Температура, °C | Максимальна робоча температура: 85 °C або 105 °C | 105 °C замість 85 °C — завжди можна, навпаки — небажано, особливо в блоках живлення та поруч із радіаторами |
| ESR (еквівалентний послідовний опір) | Внутрішні втрати; що нижчий, то менше конденсатор гріється на високих частотах | LOW ESR замість звичайного — можна й потрібно в імпульсних схемах; звичайний замість LOW ESR — швидко вийде з ладу |
| Розмір, мм (діаметр × висота) | Габарити корпусу та крок виводів (2,0 / 2,5 / 3,5 / 5,0 / 7,5 мм) | Має поміститися на плату; трохи менший діаметр за того самого кроку виводів підходить, більший — перевірте місце та сусідні деталі |
| Полярність | Смуга на корпусі — «мінус», довгий вивід — «плюс» | Переплутати не можна: конденсатор перегрівається та здувається за хвилини |
85 °C, 105 °C чи LOW ESR: який обрати
| Серія | Де ставити | Особливості |
|---|---|---|
| Стандартні 85 °C | Аудіо, плати керування, автоелектроніка без сильного нагріву, фільтри низької частоти | Найширший ряд номіналів, термін служби 2000 год за 85 °C — у реальних умовах за 45–55 °C це роки роботи |
| 105 °C | Блоки живлення, телевізори, LED-драйвери, усе, що стоїть поруч із радіаторами та трансформаторами | Кожні 10 °C нижче максимуму подвоюють ресурс: конденсатор 105 °C за 65 °C служить у 4 рази довше, ніж 85 °C у тих самих умовах |
| LOW ESR (105 °C) | Вихідні фільтри імпульсних БЖ, материнські плати, відеокарти, зарядні пристрої, інвертори | Низький опір на частотах 50–500 кГц, менший нагрів від пульсацій. У каталозі позначені «LOW ESR» у назві |
Популярні номінали в каталозі
Найходовіші поєднання напруги та ємності — за посиланнями відкриваються добірки з наявністю:

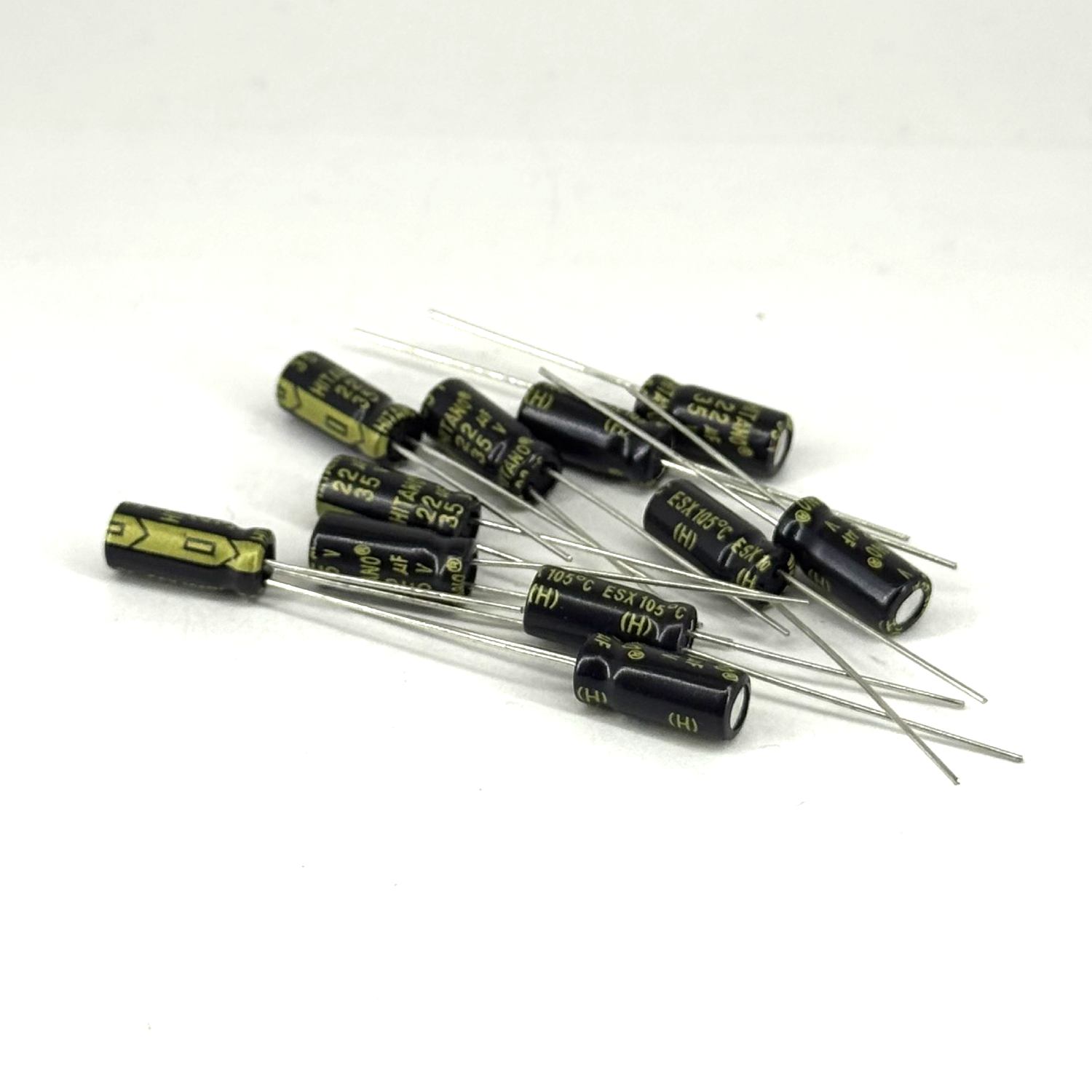

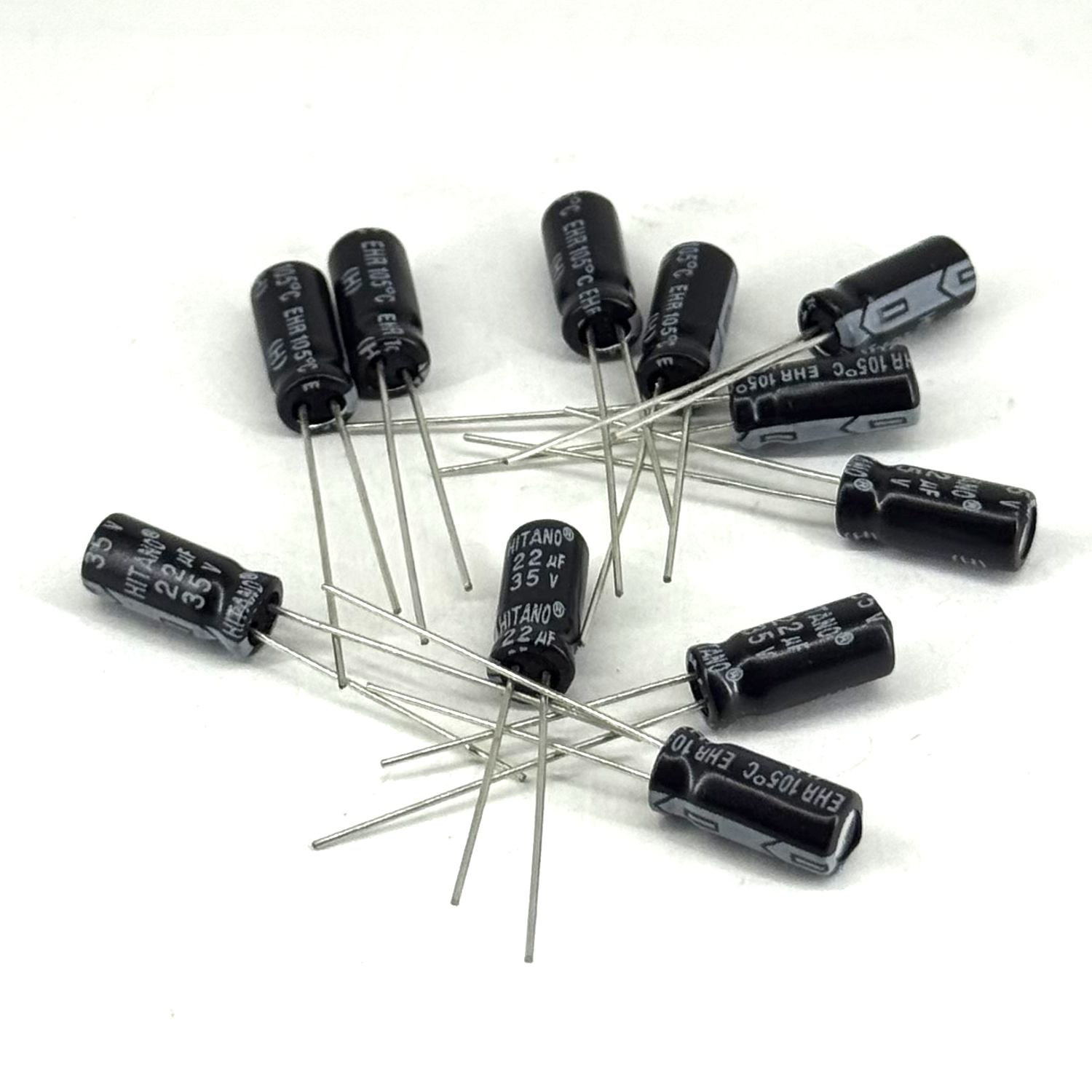

| Номінал | Типовий розмір | Де зазвичай стоїть |
|---|---|---|
| 100 мкФ × 16 В | 5 × 11 мм | Плати керування, Arduino, фільтри живлення мікросхем |

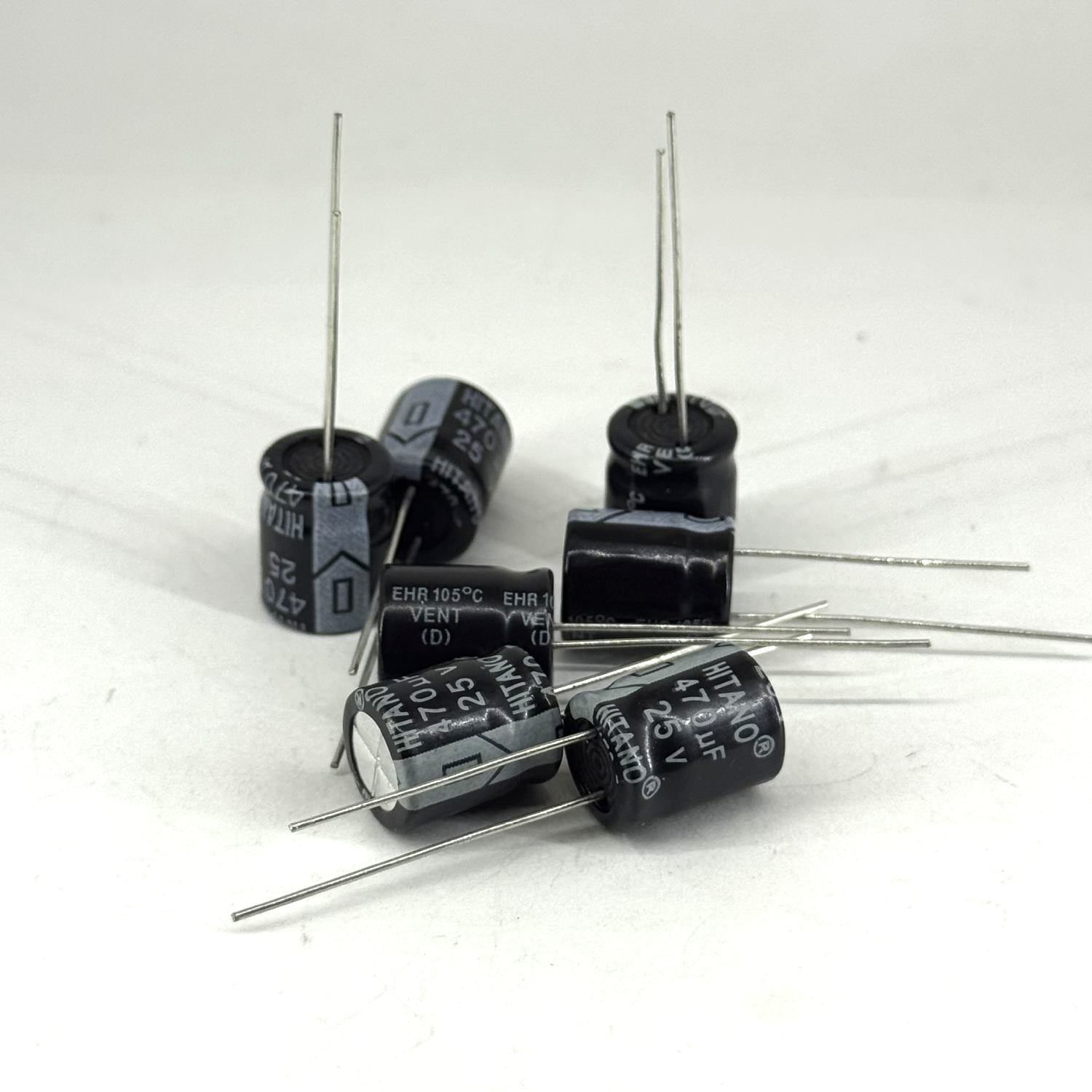

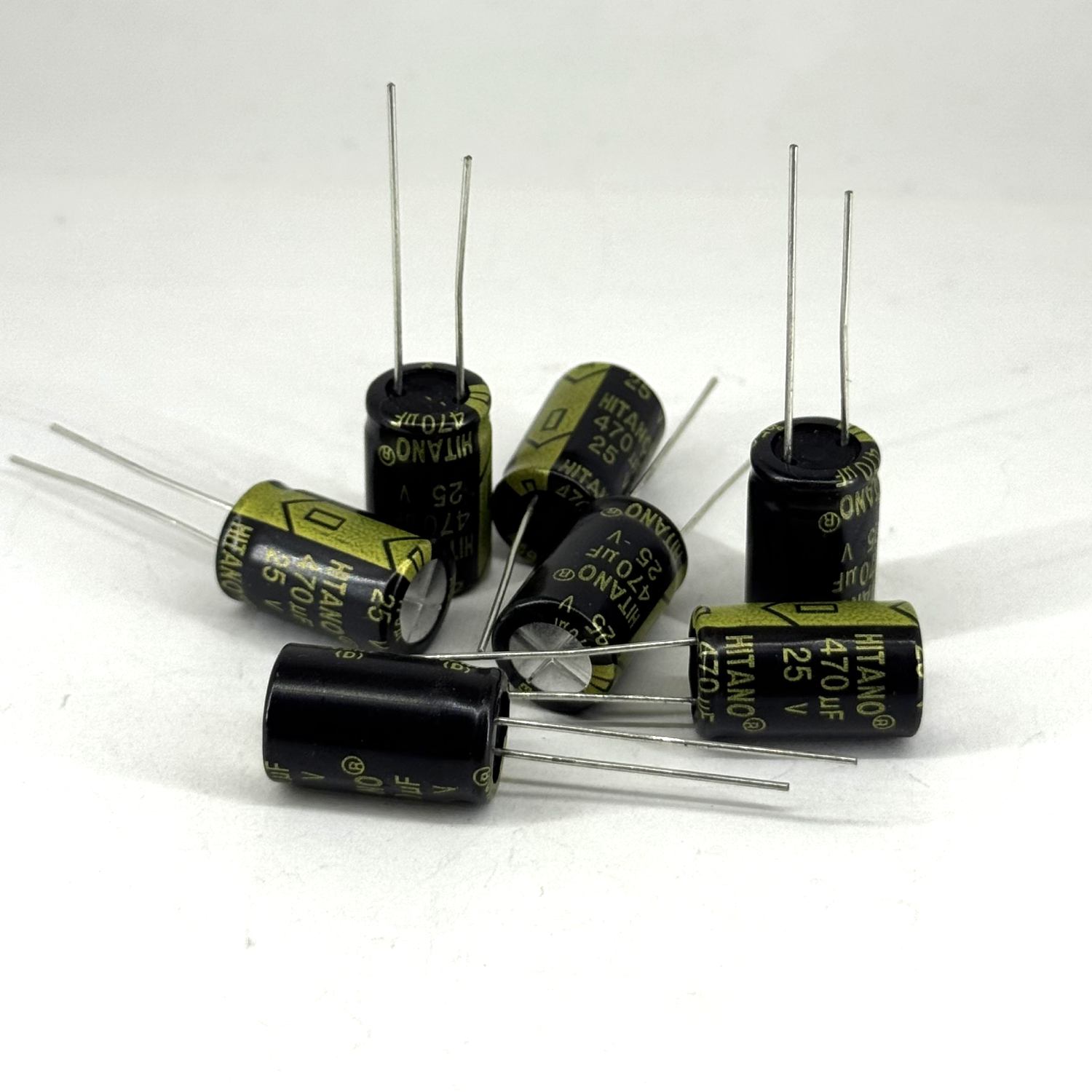

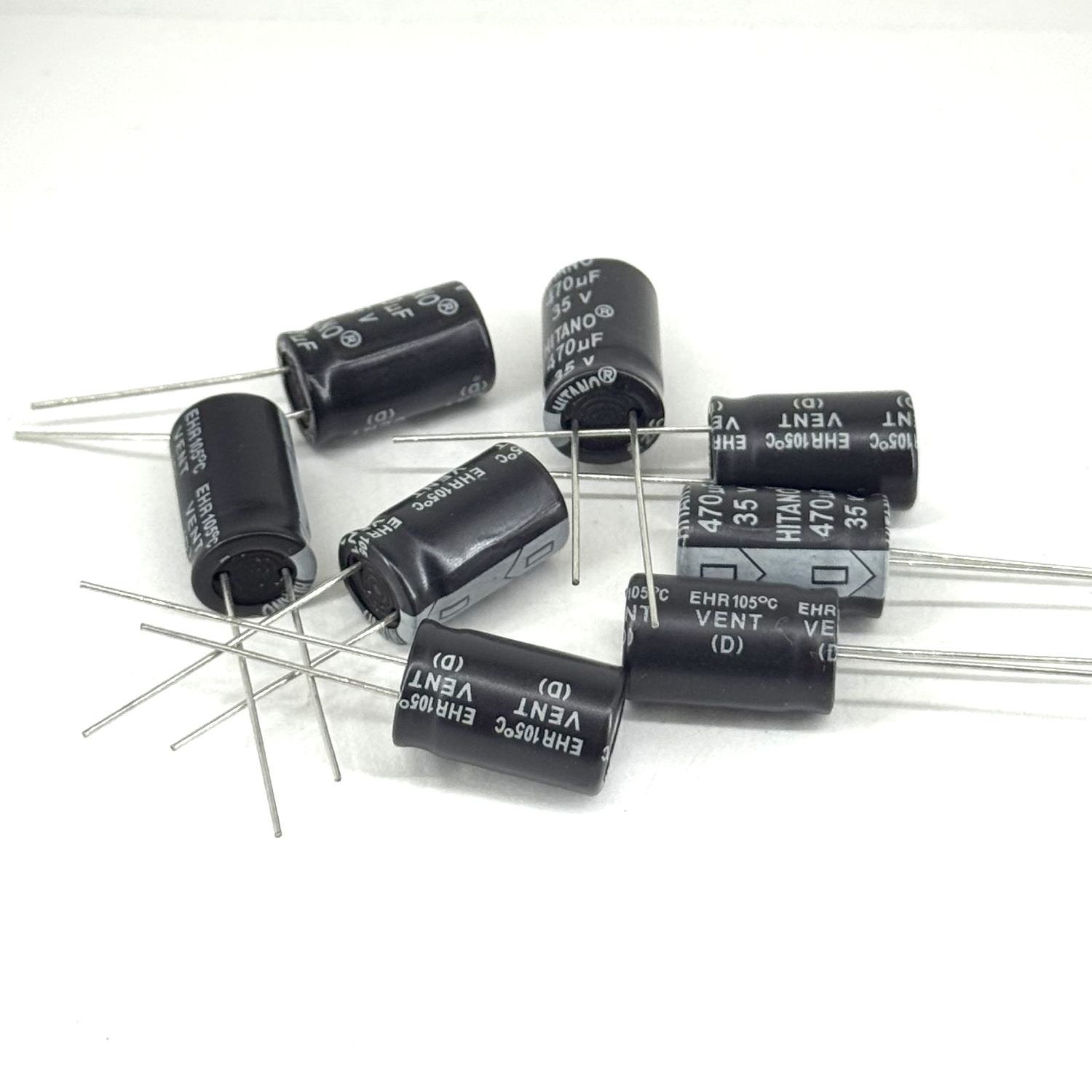

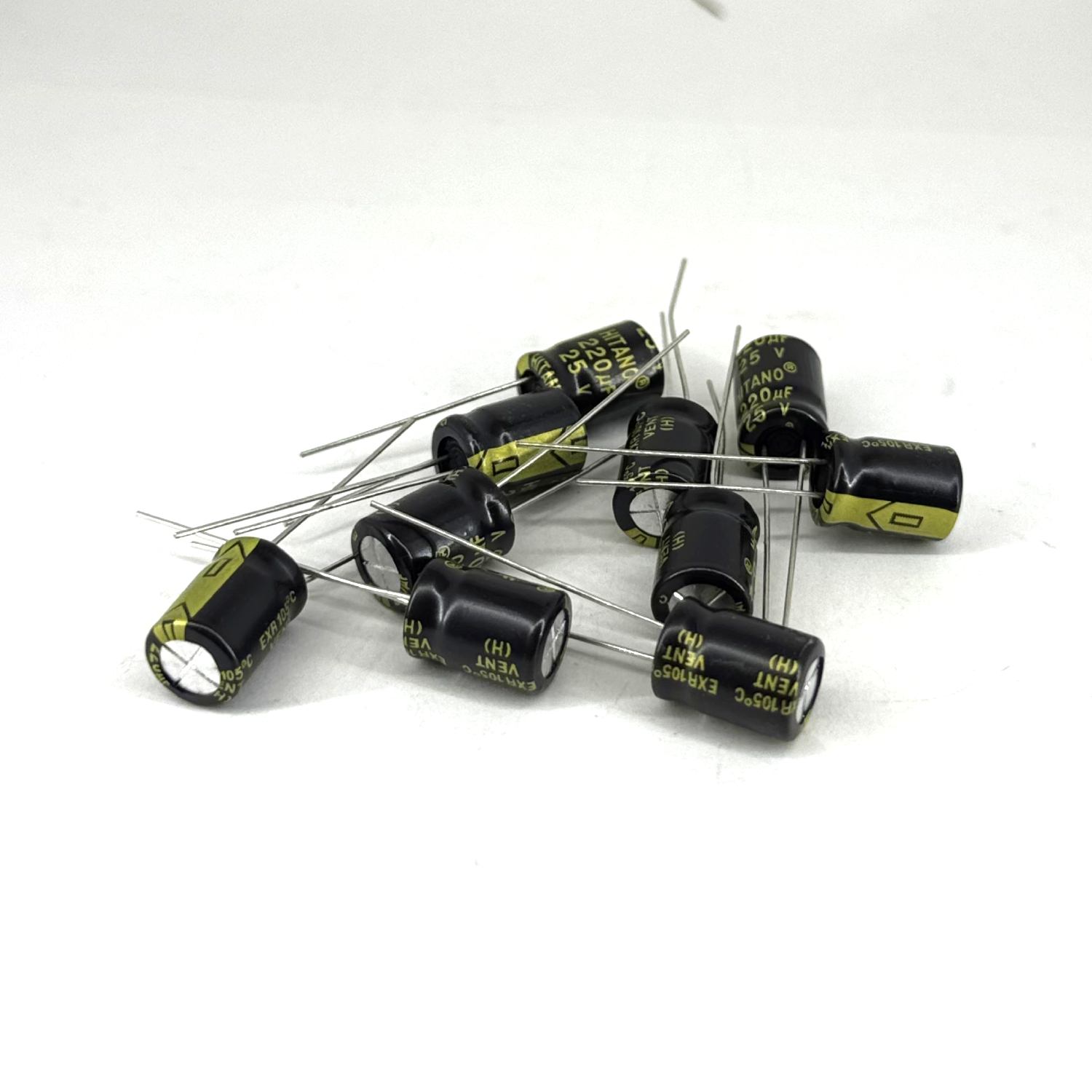

| 470 мкФ × 25 В | 8 × 12 мм | Вихідні фільтри адаптерів і зарядних |
| 1000 мкФ × 25 В | 10 × 17 мм | Блоки живлення 12 В, роутери, приставки, автоелектроніка |

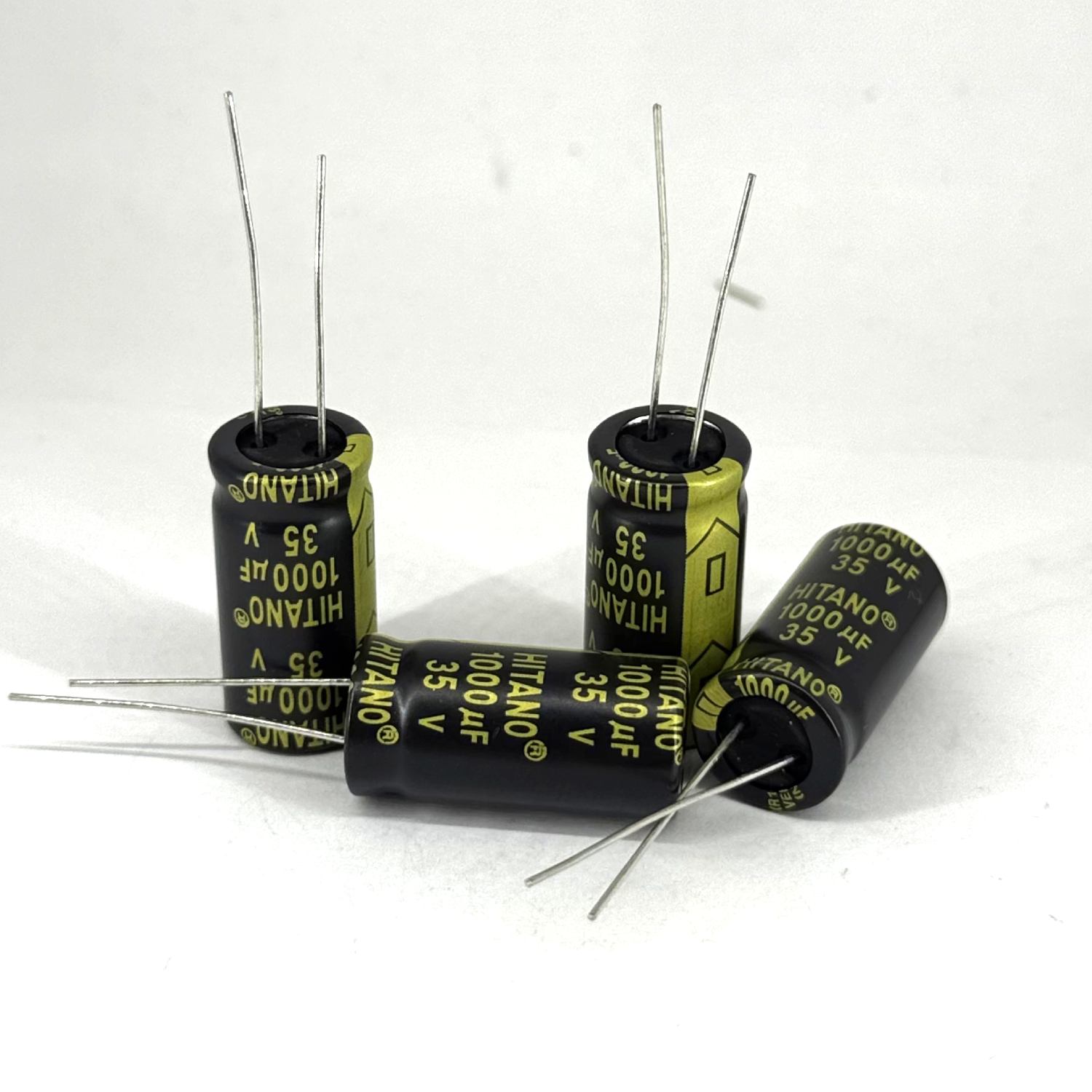

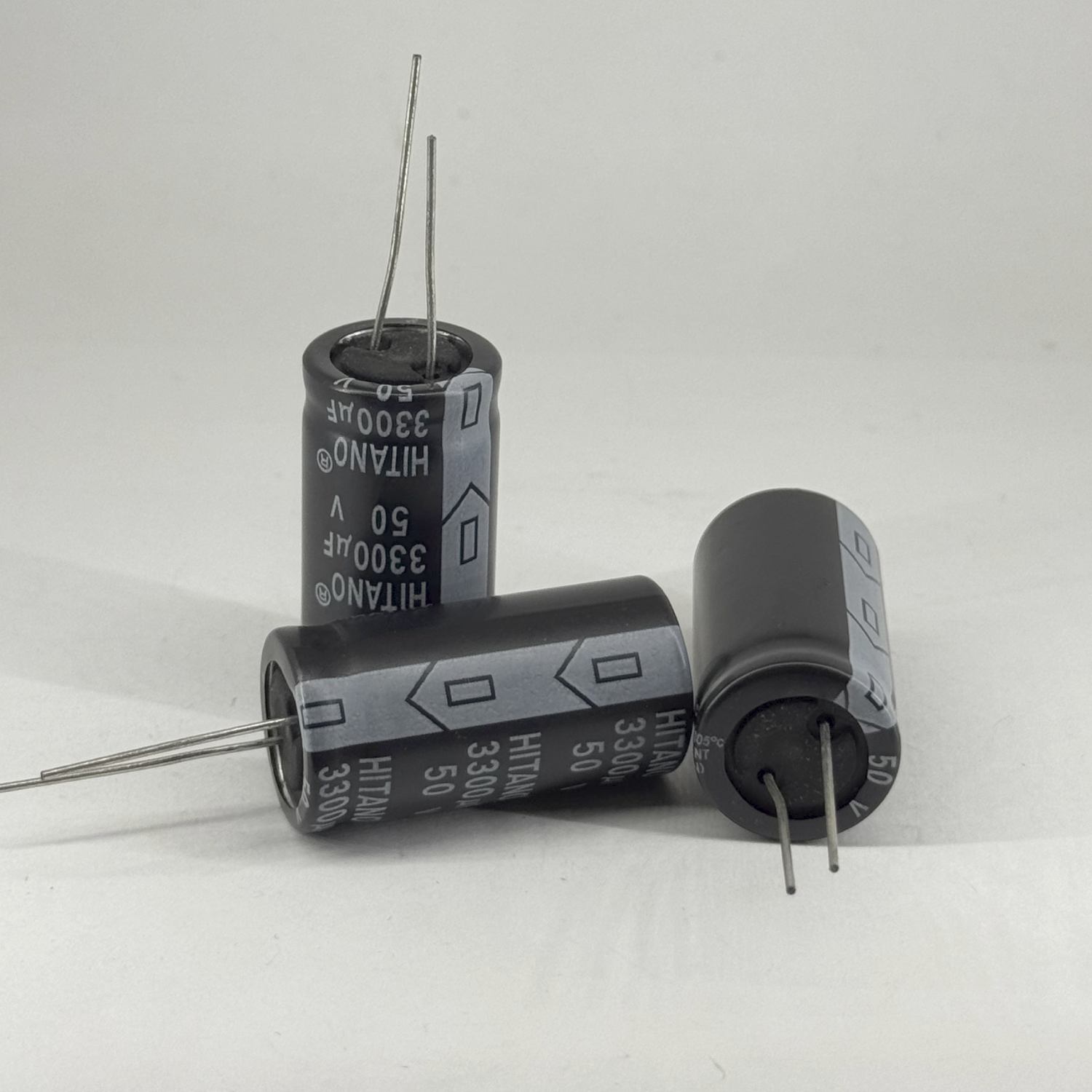

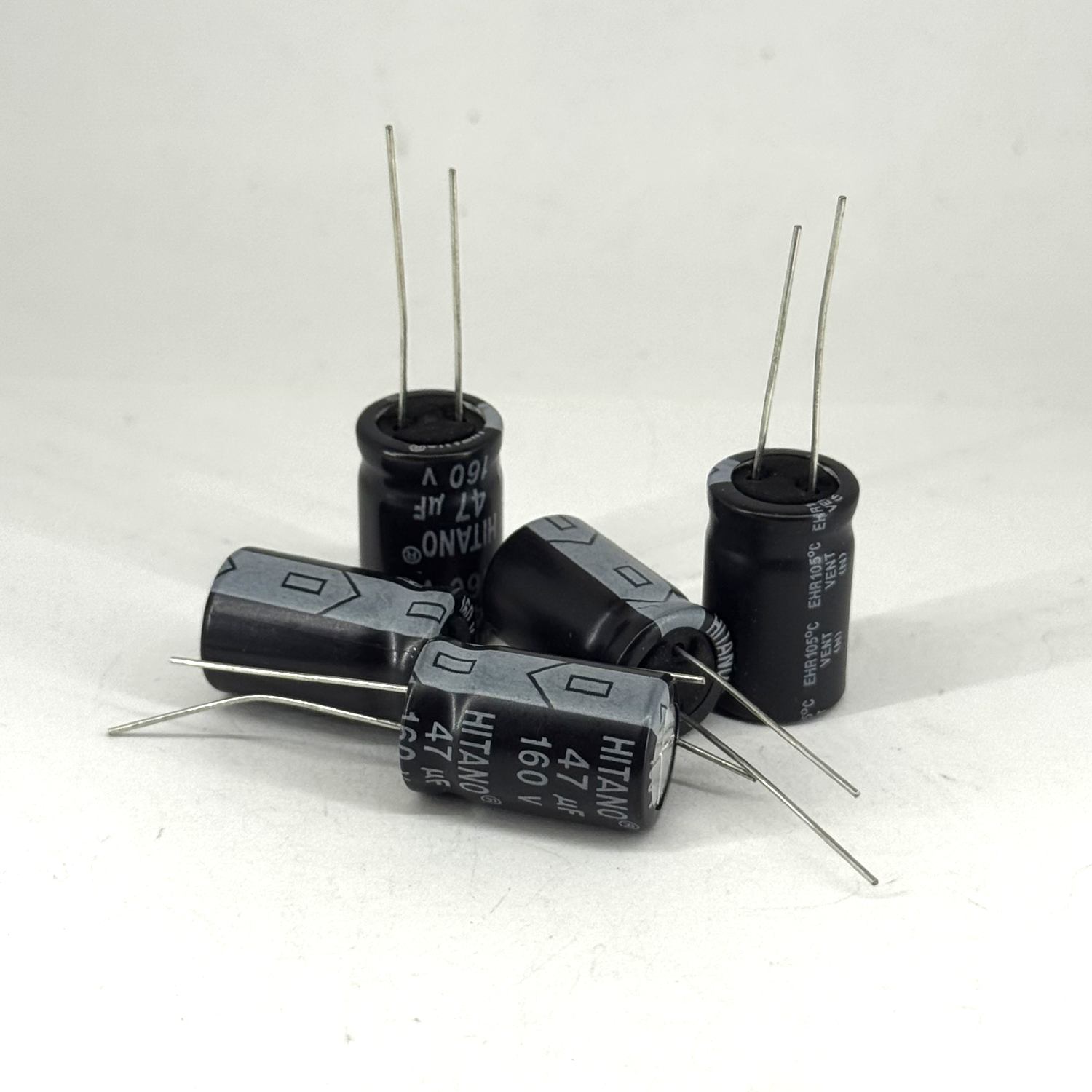

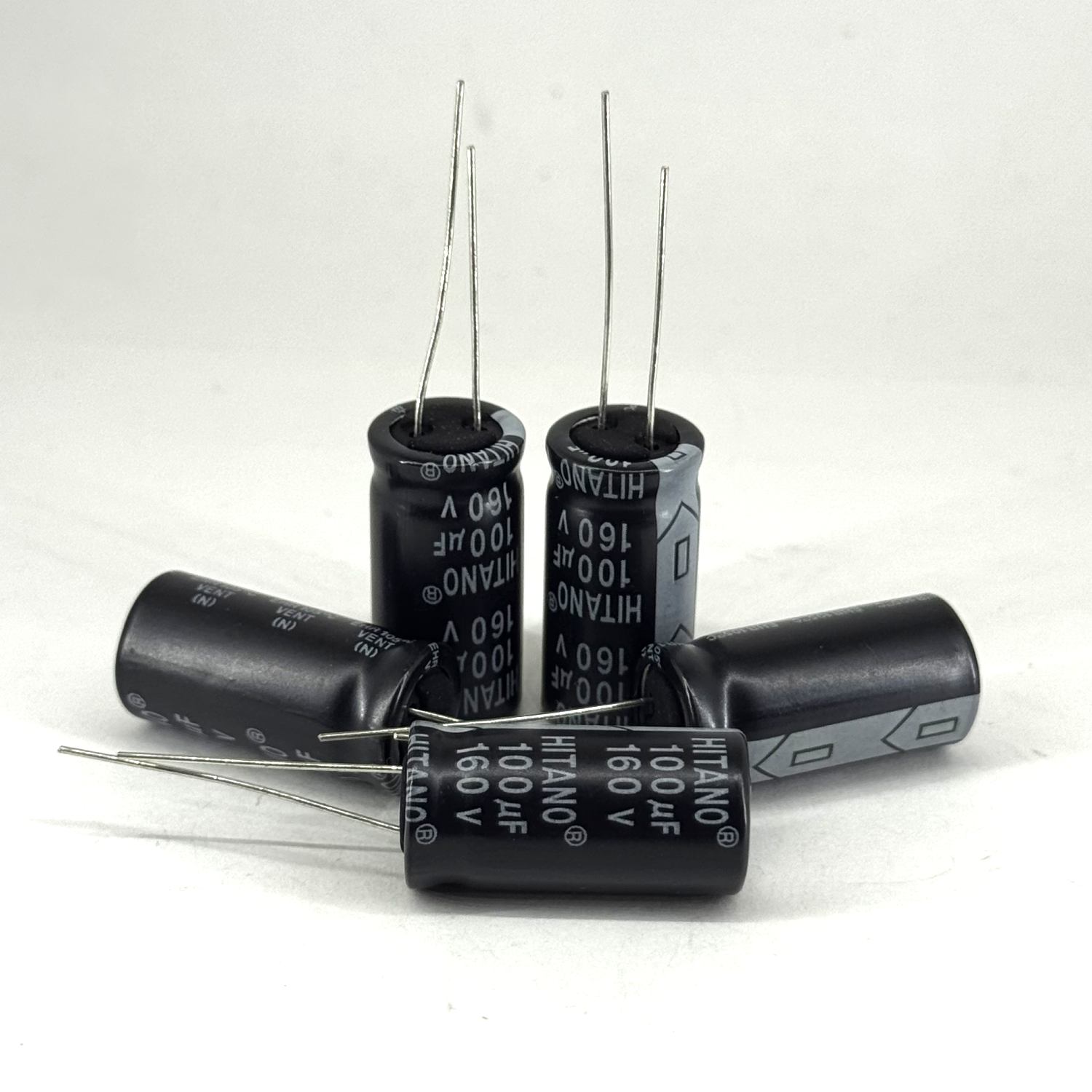

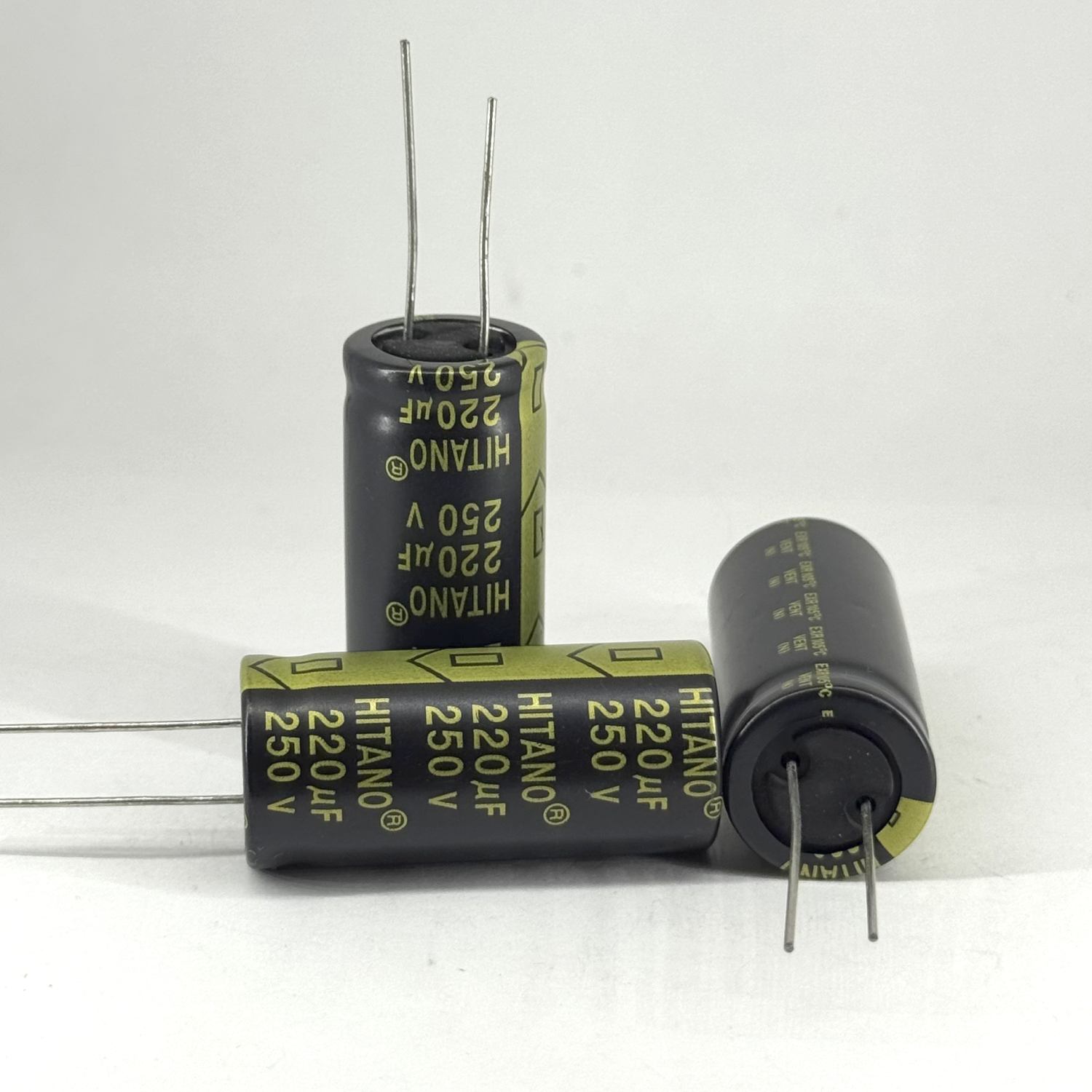

| 1000 мкФ × 35 В | 13 × 21 мм | Живлення підсилювачів, LED-драйвери, плати ТБ |
| 2200 мкФ × 25 В | 13 × 25 мм | Комп'ютерні та лабораторні БЖ, сабвуфери |
| 2200 мкФ × 50 В | 16 × 30 мм | Підсилювачі потужності, інвертори, автозвук |
| 4700 мкФ (16–50 В) | 16 × 36 мм | Фільтри потужних БЖ і підсилювачів |
| 47 мкФ × 400 В | 12,5 × 30 мм | Вхідний фільтр зарядних і адаптерів до 30 Вт |
| 100 мкФ × 400 В | 18 × 35 мм | Мережевий фільтр БЖ телевізорів, моніторів, ноутбуків |
| 22 мкФ × 450 В | 13 × 21 мм | LED-драйвери, зарядні, малі імпульсні БЖ |
| 1 мкФ × 250 В | 6,3 × 11 мм | Чергове живлення БЖ, плати ТБ, LED-лампи |
Повний ряд за напругою: 16 В, 25 В, 35 В, 50 В, 63 В, 400 В, 450 В; за ємністю: 100 мкФ, 470 мкФ, 1000 мкФ, 2200 мкФ.
Як зрозуміти, що конденсатор несправний
- Огляд. Здута або розкрита верхня кришка, підтікання електроліту біля основи, піднятий над платою корпус — конденсатор під заміну без вимірювань.
- ESR-метр. Найнадійніший спосіб, часто прямо в платі: для конденсаторів 100–1000 мкФ ESR має бути в межах десятих часток ома, зростання в кілька разів означає висихання.
- Мультиметр. У режимі вимірювання ємності показує падіння ємності, а в режимі опору — витік (опір не зростає до мегаом). Перед вимірюванням конденсатор випаюють і розряджають.
- Опосередковано. Якщо в блоці живлення здувся один конденсатор, міняють усю групу поруч — решта пережили той самий нагрів.
Чому електролітичні конденсатори купують у Distancionka
- Понад 230 номіналів від 1 до 22 000 мкФ і від 6,3 до 450 В, серії 85 °C, 105 °C і LOW ESR.
- Перевірені виробники: Samwha, Hitano, ChongX, CapXon, Jamicon.
- Підбір за фільтром: напруга, ємність, діаметр, висота, температура.
- Самовивіз у Києві, відправлення Новою Поштою по Україні в день замовлення, роздріб і опт для сервісних центрів.
- У сусідніх розділах — керамічні конденсатори, пуско-робочі конденсатори, діоди, транзистори та припій, щоб зібрати все для ремонту одним замовленням.
Оберіть напругу та ємність у фільтрі або введіть номінал у пошук — і купити електролітичний конденсатор потрібного розміру в Києві з доставкою по Україні можна за кілька хвилин.
Запитання-відповіді
На більшу напругу — так, завжди: конденсатор 25 В замість 16 В за тієї самої ємності працюватиме довше. З ємністю обережніше: у фільтрах живлення допустимо взяти на один щабель більше (наприклад, 470 замість 330 мкФ), але в колах таймерів, затримки запуску, фільтрах сигналу та зворотного зв'язку ємність має збігатися. Меншу напругу ставити не можна.
ESR — внутрішній опір конденсатора. У LOW ESR серій він у кілька разів нижчий, тому конденсатор менше гріється від пульсацій струму на частотах 50–500 кГц. Такі ставлять на виході імпульсних блоків живлення, у материнських платах, відеокартах, зарядних пристроях та інверторах. Звичайний конденсатор на цьому місці перегріється і здується за кілька місяців, а LOW ESR замість звичайного можна ставити в будь-яку схему.
На корпусі є вертикальна смуга зі знаком «−» — це від'ємний вивід. У нового конденсатора довгий вивід — «плюс», короткий — «мінус». На платі «плюс» зазвичай позначений знаком «+» або зафарбованою половиною кола поруч з отвором під «мінус». За зворотного ввімкнення конденсатор швидко перегрівається та здувається, тому перед паянням звірте обидва позначення.
Перевірте два моменти: діаметр корпусу та крок виводів. Трохи менший конденсатор із тим самим кроком виводів ставиться без переробок. Якщо він більший за діаметром або вищий, переконайтеся, що не заважає сусіднім деталям і кришці корпусу; за іншого кроку виводів їх можна акуратно відігнути на 1–2 мм. На платах блоків живлення також важливо, щоб конденсатор не торкався радіатора.
Основні причини — нагрів, пульсації струму вище допустимих, перевищення напруги та природне висихання електроліту. Термін служби подвоюється на кожні 10 °C нижче максимальної температури, тому в блоках живлення та поруч із радіаторами ставте серії на 105 °C, а у високочастотних колах — LOW ESR. Запас за напругою 20–30 % теж помітно подовжує ресурс.
Найточніше — ESR-метром: він вимірює внутрішній опір прямо в платі, і значення в кілька разів вище норми вказує на висохлий конденсатор. Мультиметр у режимі ємності працює лише на випаяному та розрядженому конденсаторі. Непрямі ознаки: здута кришка, підтікання біля основи, свист блока живлення, мерехтіння підсвічування, повторні спроби запуску.
