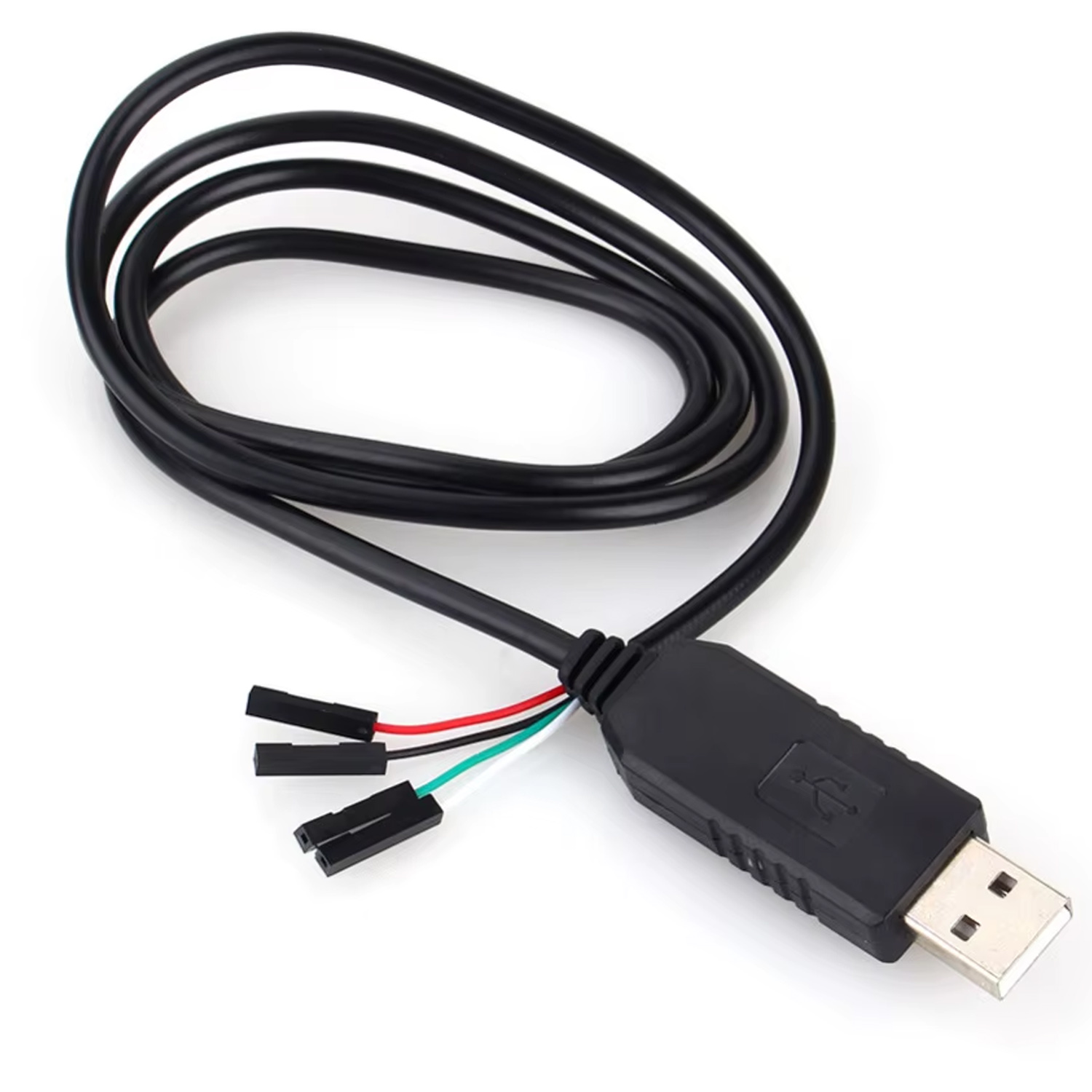

Кабель-переходник USB-TTL на PL2303HX
С этим товаром покупают
Преобразователь USB-TTL на PL2303HX разъем USB со шнуром - это конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 ... + 5). Практическое применение - прошивка различных устройств на микроконтроллерах.
Чтобы использовать, преобразователь USB-TTL на PL2303HX нужно подключить его к USB порту компьютера, после чего конвертер определится как USB to Serial COM Port. После этого компьютер начнет поиск и установку драйверов для конвертера. Если компьютер не смог установить драйвера, это нужно сделать самостоятельно, предварительно скачав их. Затем на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Затем подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Плата конвертера установлена в пластиковый корпус для защиты от статического электричества и загрязнения. Конвертор имеет провод длиной 0,9 м, что может позволить программировать устройства, которые находятся в труднодоступных местах.
Управление преобразователем осуществляется через USB порт компьютера с помощью специальных программ. Если разобрать пластиковый корпус конвертера можно увидеть, что на плате задействованы четыре вывода микросхемы PL-2303HX это TXD (передаваемые данные), RXD (приняты данные), GND (общий контакт), 5V (выходное напряжение 5 В). Но возможности микросхемы PL-2303HX не ограничены только этими сигналами, поэтому на плате конвертера есть контактные площадки для других сигналов, которые присущи для интерфейса RS-232: 3V3 (выходное напряжение 3,3 В), CTS (сигнал сброса / очистки для передачи), DCD (обнаружение несущих данных), DSR (готовность данных), RTS (сигнал запроса передачи), DTR (готовность выходных данных). Если вам потребуется расширить функциональность конвертера, то это можно будет сделать самостоятельно, припаяв проводники к контактным площадкам с дополнительными сигналами.
Преобразователь USB-TTL на PL2303HX имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:
1) для подключения устройства к компьютеру используется стандартный USB интерфейс
2) для подключения программируемых устройств используется 4-проводной интерфейс. Это 4 проводники с коннекторами типа гнездо на конце, под штыревые контакты с расстоянием между контактами 2,54 мм.
Обозначение контактов
- 5V - питание устройств с уровнем сигнала TTL 5В (красный проводник)
- RXD - прием данных (белый проводник)
- TXD - передача данных (зеленый проводник)
- GND - общий контакт (черный проводник)
- Питание преобразователя осуществляется от USB порта компьютера напряжением в 5 В.
Характеристики
- поддерживается операционными системами Win7 / Vista / XP / 2000 / ME / 98
- конвертер, собранный на микросхеме PL-2303HX
- Universal Asynchronous Receiver-Transmitter (UART) - универсальный асинхронный приемопередатчик
- напряжение питания 5В (от USB порта компьютера)
- интерфейс подключения к компьютеру USB 2.0
- поддержка уровней сигналов TTL 5В
- на плате конвертера являются контактные площадки для других сигналов, которые присущи для интерфейса RS-232
- длина кабеля с проводниками 0,9 м
- 4 проводники с коннекторами типа гнездо на конце, под штыревые контакты с расстоянием между контактами 2,54 мм
